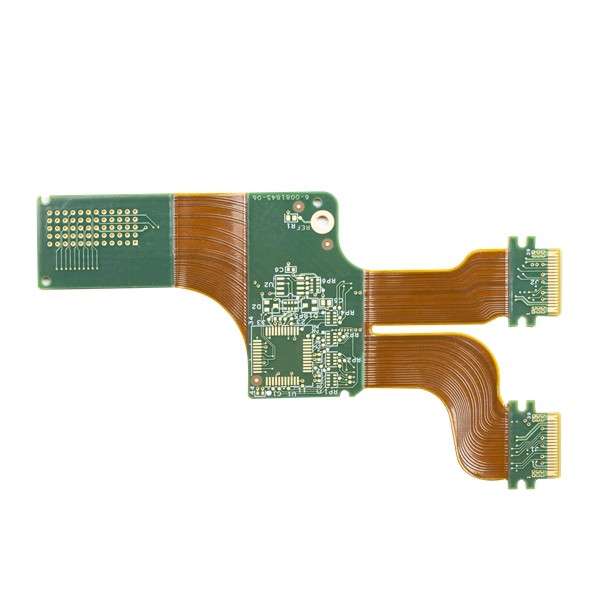

2L 3mil অনমনীয় ফ্লেক্স PCB ডাবল লেয়ার নিমজ্জন টিনের সারফেস সমাপ্ত

2L 3mil অনমনীয় ফ্লেক্স PCB ডাবল লেয়ার নিমজ্জন টিনের সারফেস সমাপ্ত

পিসিবি প্রকার: অনমনীয় ফ্লেক্স পিসিবি

PCB স্তর: 2L থেকে 10L

পিসিবি উপাদান: PI এবং FR4 ম্যাটেরেল

কপার বেধ: 1/3oz ~ 5oz

ন্যূনতম ড্রিলিং আকার: 0.15 মিমি

ক্ষুদ্রতম লাইন প্রস্থ: 0.075 মিমি/3মিল

ন্যূনতম লাইন ব্যবধান: 0.075 মিমি/3মিল

আকৃতি প্রক্রিয়াকরণ: ডাই স্ট্যাম্পিং, কাটিং, লেজার প্রোটোটাইপিং

সোল্ডার মাস্ক: পিআই সোল্ডার মাস্ক কভারলে ফিল্ম বা পিইটি সোল্ডার মাস্ক কভলে ফিল্ম ল্যামিনেশন (কালো, লাল, হলুদ এবং সবুজ, ইত্যাদি)

পৃষ্ঠ সমাপ্ত: OSP / নিমজ্জন টিন/LF-HASL/Au ধাতুপট্টাবৃত Ni/ENIG (বেশিরভাগই ENIG)

সুবিধা: ওজন হ্রাস, আরও মূল্যবান উপাদান সমাবেশ এবং তারের স্থান, লজিস্টিক জটিলতা হ্রাস, সমাবেশের সরলীকরণ, সমগ্র PCB সিস্টেমের যথেষ্ট উন্নত নির্ভরযোগ্যতা, কার্যকরী পরীক্ষাযোগ্যতার উল্লেখযোগ্য উন্নতি

অ্যাপ্লিকেশন: উচ্চ-কর্মক্ষমতা এবং উচ্চ-গতির অ্যাপ্লিকেশন, টেলিযোগাযোগ ডিভাইস, মহাকাশ সরঞ্জাম, স্বয়ংচালিত ডিভাইস, সামরিক সরঞ্জাম, ভোক্তা যন্ত্রপাতি, ইত্যাদি।

অনমনীয় নমনীয় পিসিবি হল অনমনীয় বোর্ড যা একটি পিসিবিতে নমনীয় বোর্ড এবং অনমনীয় বোর্ড প্রযুক্তিকে একত্রিত করে।এটি কঠোর এবং নমনীয় উভয় প্রযুক্তি ব্যবহার করে, যা এটি কঠোর বোর্ড এবং ফ্লেক্স বোর্ড উভয়ের সুবিধার মালিক করে তোলে।এটি একটি ছোট এবং কমপ্যাক্ট সার্কিট যা বড় সার্কিটের মতো কার্যকর হতে পারে,

এবং এটি উচ্চতর উপাদান ঘনত্ব এবং উন্নত মানের নিয়ন্ত্রণ প্রদান করে।

তারা অনেক তাপ শোষণ করতে পারে, এবং একটি ছোট এবং কমপ্যাক্ট সার্কিট তৈরি করতে পারে যা বড় সার্কিটের মতো কার্যকর হতে পারে।
