স্মার্ট পাওয়ার হাই ডেনসিটি Pcb সিরামিক সাবস্ট্রেট হাই TG 105um OSP

স্মার্ট পাওয়ার হাই ডেনসিটি Pcb সিরামিক সাবস্ট্রেট হাই TG 105um OSP

সিরামিক পিসিবি বোর্ড স্মার্ট পাওয়ার পিসিবি কেরামিক বেস এবং উচ্চ টিজি উপাদান উচ্চ ঘনত্ব স্থানান্তরকারী তাপ

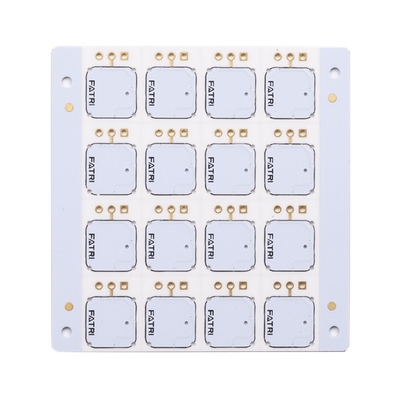

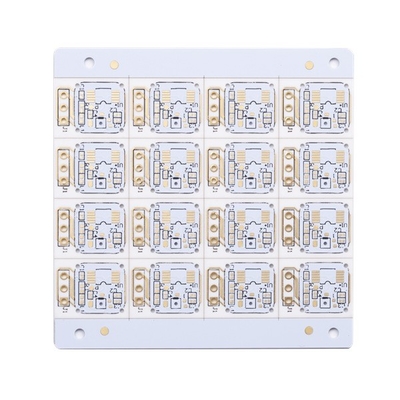

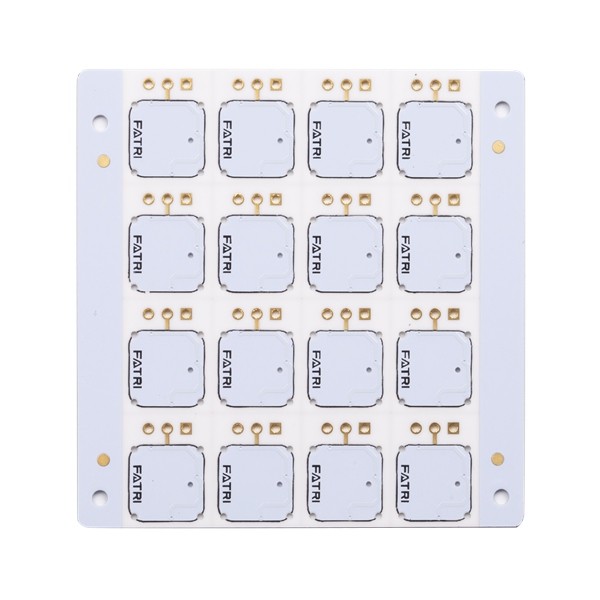

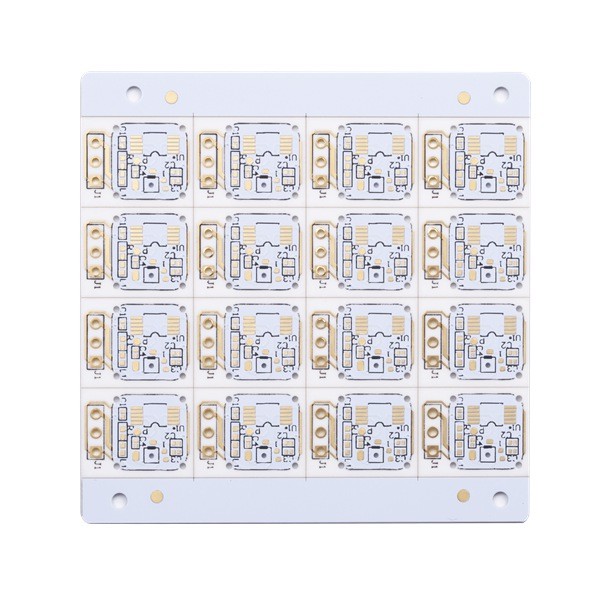

স্মার্ট পাওয়ার সিরামিক প্রিন্টেড সার্কিট বোর্ড

সিরামিক পিসিবি হল এক ধরনের তাপ পরিবাহী সিরামিক পাউডার এবং জৈব বাইন্ডার এবং তাপ পরিবাহী জৈব সিরামিক পিসিবি 9-20W/m এর তাপ পরিবাহিতাতে প্রস্তুত করা হয়।অন্য কথায়, সিরামিক পিসিবি হল সিরামিক বেস উপাদান সহ একটি মুদ্রিত সার্কিট বোর্ড, যা উচ্চ তাপ পরিবাহী পদার্থ যেমন অ্যালুমিনা, অ্যালুমিনিয়াম নাইট্রাইড, পাশাপাশি বেরিলিয়াম অক্সাইড, যা গরম দাগ থেকে দূরে তাপ স্থানান্তর করতে এবং অপসারণে দ্রুত প্রভাব ফেলতে পারে। এটি সমগ্র পৃষ্ঠের উপর।আরও কী, সিরামিক পিসিবি LAM প্রযুক্তি দিয়ে তৈরি করা হয়েছে, যা একটি লেজার দ্রুত সক্রিয়করণ মেটালাইজেশন প্রযুক্তি।তাই সিরামিক পিসিবি অত্যন্ত বহুমুখী যা উন্নত কর্মক্ষমতা সহ কম জটিল নির্মাণের সাথে সমগ্র ঐতিহ্যবাহী মুদ্রিত সার্কিট বোর্ডের জায়গা নিতে পারে।

সিরামিক প্রিন্টেড সার্কিট বোর্ডের অ্যাপ্লিকেশনের বিস্তৃত পরিসর রয়েছে এবং LED ক্ষেত্রে ব্যবহার করা যেতে পারে, সৌর প্যানেল উপাদান, উচ্চ-ক্ষমতা পাওয়ার সেমিকন্ডাক্টর মডিউল, সেমিকন্ডাক্টর রেফ্রিজারেটর, ইলেকট্রনিক হিটার, পাওয়ার কন্ট্রোল সার্কিট, পাওয়ার হাইব্রিড সার্কিট, স্মার্ট পাওয়ার উপাদান, উচ্চ-শক্তি। ফ্রিকোয়েন্সি সুইচিং পাওয়ার সাপ্লাই, সলিড স্টেট রিলে, স্বয়ংচালিত ইলেকট্রনিক্স, যোগাযোগ, মহাকাশ এবং সামরিক ইলেকট্রনিক উপাদান।

FAQ:
প্রশ্ন 1: আপনি কি পিসিবি সমাবেশ পরিষেবা এবং উপাদান সোর্সিং প্রদান করতে পারেন?
উত্তর: হ্যাঁ, অনুরোধ করলে আমরা কম্পোনেন্ট সোর্সিং এবং PCB অ্যাসেম্বলি পরিষেবার পাশাপাশি বক্স বিল্ডও দিতে পারি।

প্রশ্ন 2: আপনি কোন দেশের সাথে কাজ করেছেন?
উত্তর: মার্কিন যুক্তরাষ্ট্র, কানাডা, ইতালি, জার্মানি, যুক্তরাজ্য, স্পেন, ফ্রান্স, রাশিয়া, ইরান, তুরস্ক, চেক প্রজাতন্ত্র, অস্ট্রিয়া, অস্ট্রেলিয়া, ব্রাজিল, জাপান, ভারত ইত্যাদি।

প্রশ্ন 3: আমি যখন উত্পাদনের জন্য আপনার কাছে জমা দিই তখন আমার পিসিবি ফাইলগুলি কি নিরাপদ?
উত্তর: আমরা গ্রাহকের কপিরাইটকে সম্মান করি এবং আমরা আপনার পক্ষ থেকে লিখিত অনুমতি না পাওয়া পর্যন্ত আপনার ফাইলগুলি দিয়ে অন্য কারো জন্য PCB তৈরি করব না, অথবা আমরা এই ফাইলগুলি অন্য কোনও তৃতীয় পক্ষের সাথে শেয়ার করব না।এবং প্রয়োজনে আমরা ক্লায়েন্টের সাথে এনডিএ স্বাক্ষর করতে পারি।

প্রশ্ন 4: যদি আমাদের কোন PCB ফাইল/Gerber ফাইল না থাকে, শুধুমাত্র PCB নমুনা থাকে, আপনি কি আমার জন্য এটি তৈরি করতে পারেন?
উত্তর: হ্যাঁ, আমরা আপনাকে PCB ক্লোন করতে সাহায্য করতে পারি।শুধু আমাদের কাছে নমুনা পিসিবি পাঠান, আমরা পিসিবি ডিজাইন ক্লোন করে কাজ করতে পারি।

প্রশ্ন 5: PCB এর জন্য আপনার স্ট্যান্ডার্ড লিড টাইম কি?
উত্তর: নমুনা/প্রোটোটাইপ (3 বর্গমিটারের কম):
1-2 স্তর: 3 থেকে 5 কার্যদিবস (দ্রুত মোড় পরিষেবার জন্য দ্রুত 24 ঘন্টা)
4-8 স্তর: 7 ~ 12 কার্যদিবস (দ্রুত মোড় পরিষেবার জন্য দ্রুততম 48 ঘন্টা)
ব্যাপক উৎপাদন (200 বর্গমিটারের কম):
1-2 স্তর: 7 থেকে 12 কার্যদিবস
4-8 স্তর: 10 থেকে 15 কার্যদিবস
