উচ্চ ঘনত্ব সিরামিক PCB বোর্ড নিমজ্জন গোল্ড 4.0mm উচ্চ TG

বিনামূল্যে নমুনা এবং কুপন জন্য আমার সাথে যোগাযোগ করুন.
হোয়াটসঅ্যাপ:0086 18588475571
Wechat: 0086 18588475571
স্কাইপ: sales10@aixton.com
যদি আপনার কোন উদ্বেগ থাকে, আমরা 24-ঘন্টা অনলাইন সহায়তা প্রদান করি।
xপিসিবি নাম | সিরামিক কোর প্রিন্টেড সার্কিট বোর্ড | মার্টেরিয়াল | FR-4;High TG FR-4; FR-4; উচ্চ TG FR-4; Ceramic base material সিরামিক বেস উপা |
---|---|---|---|
সারফেস শেষ | নিমজ্জন স্বর্ণ, LF-HASL, OSP... | বোর্ডের বেধ | 0.4 মিমি-4.0 মিমি |
তামার বেধ | 18um-105um | ঝাল মাস্ক | সবুজ;নীল;কালো;লাল... |
লক্ষণীয় করা | LF HASL সিরামিক পিসিবি বোর্ড,4.0 মিমি ওএসপি সিরামিক পিসিবি বোর্ড,4.0 মিমি ওএসপি উচ্চ ঘনত্ব পিসিবি |

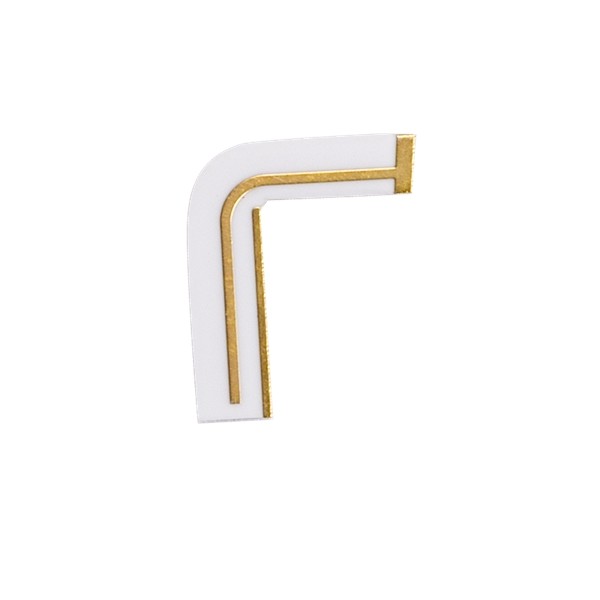

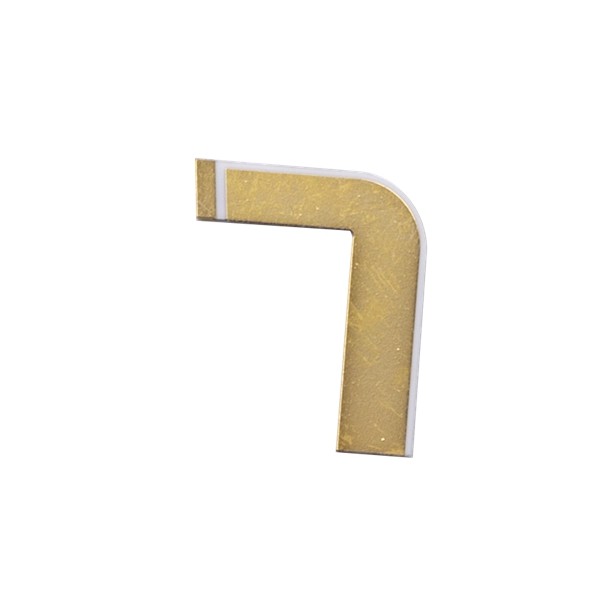

উচ্চ ঘনত্ব সিরামিক PCB বোর্ড নিমজ্জন গোল্ড 4.0mm উচ্চ TG
সিরামিক পিসিবি বোর্ড সিরামিক কোর প্রিন্টেড সার্কিট বোর্ড উচ্চ-ঘনত্ব সমাবেশ উচ্চ নির্ভরযোগ্যতা দীর্ঘ সেবা জীবন
সিরামিক কোর প্রিন্টেড সার্কিট বোর্ড
সিরামিকের উপর তৈরি সিরামিক পিসিবিকে এক ধরণের ধাতব কোর পিসিবি হিসাবে বিবেচনা করা হয়।অন্যান্য সার্কিট বোর্ড যেমন FR4 বা অ্যালুমিনিয়াম বৈদ্যুতিক সরঞ্জামের জন্য ব্যবহার করা যেতে পারে, সিরামিক সার্কিট বোর্ড অতিরিক্ত নিরাপত্তা প্রদান করে।এটি ইলেকট্রনিক সিরামিক দিয়ে তৈরি যা বিভিন্ন আকার এবং আকারে পরিবর্তন করা যেতে পারে।উচ্চ-তাপমাত্রা প্রতিরোধের এবং উচ্চ বৈদ্যুতিক নিরোধক কর্মক্ষমতা থাকার জন্য, এটি বিভিন্ন ক্ষেত্রে ব্যাপকভাবে ব্যবহৃত হয় যার জন্য আরও ভাল সার্কিট বোর্ড প্রয়োজন।
সিরামিক পিসিবি বোর্ডের সুবিধা
1) উচ্চতর তাপ পরিবাহিতা
2) আরও মিলিত তাপ সম্প্রসারণ সহগ
3) শক্তিশালী এবং নিম্ন প্রতিরোধের ধাতব ফিল্ম
4) সাবস্ট্রেটের সোল্ডারযোগ্যতা ভাল, এবং ব্যবহারের তাপমাত্রা বেশি
5) ভাল নিরোধক
6) কম উচ্চ ফ্রিকোয়েন্সি ক্ষতি
7) উচ্চ ঘনত্ব সমাবেশ সম্ভব
8) মহাকাশে উচ্চ নির্ভরযোগ্যতা এবং একটি দীর্ঘ সেবা জীবন আছে
টেমস | সাধারণ মান |
উপাদান | FR-4; উচ্চ TG FR-4;সিরামিক বেস উপাদান |
স্তর NO. | 1-20 |
বোর্ডের আকার | 50mm*50mm-560mm*640mm |
বোর্ডের বেধ | 0.4 মিমি-4.0 মিমি |
পুরুত্ব সহনশীলতা | ±10% |
মিন হোল সাইজ | 0.15 মিমি |
তামার পুরুত্ব | 18um-105um |
কপার প্লেটিং গর্ত | 18um-30um |
সর্বনিম্ন ট্রেস প্রস্থ | 0.1 মিমি |
ন্যূনতম স্থান প্রস্থ | 0.1 মিমি |
সোল্ডার মাস্ক রঙ | সবুজ;নীল;কালো;লাল... |
সারফে | নিমজ্জন স্বর্ণ, LF-HASL, OSP... |
রূপরেখা প্রোফাইল | সিএনসি;ভি-কাট;ঘুষি |
প্রতিবন্ধকতা নিয়ন্ত্রণ | ±10% |
সনদপত্র | ISO-9001 |
FAQ:
প্রশ্ন 1: আপনি একটি কারখানা বা ট্রেড কোম্পানি?
উত্তর: হ্যাঁ, আমরা কারখানা, আমাদের কাছে স্বাধীন দ্রুত টার্ন প্রোটোটাইপ পিসিবি উত্পাদন এবং বড় ভলিউম পিসিবি উত্পাদন লাইন রয়েছে।
প্রশ্ন 2: আপনি উত্পাদনের জন্য কি ধরনের PCB ফাইল বিন্যাস গ্রহণ করতে পারেন?
A: Gerber, PROTEL 99SE, PROTEL DXP, POWER PCB, CAM350, ODB+(.TGZ)
প্রশ্ন 3: আমি যখন উত্পাদনের জন্য আপনার কাছে জমা দিই তখন আমার পিসিবি ফাইলগুলি কি নিরাপদ?
উত্তর: আমরা গ্রাহকের কপিরাইটকে সম্মান করি এবং আমরা আপনার পক্ষ থেকে লিখিত অনুমতি না পাওয়া পর্যন্ত আপনার ফাইলগুলি দিয়ে অন্য কারো জন্য PCB তৈরি করব না, অথবা আমরা এই ফাইলগুলি অন্য কোনও তৃতীয় পক্ষের সাথে শেয়ার করব না।এবং প্রয়োজনে আমরা ক্লায়েন্টের সাথে এনডিএ স্বাক্ষর করতে পারি।
প্রশ্ন 4: যদি আমাদের কোন PCB ফাইল/Gerber ফাইল না থাকে, শুধুমাত্র PCB নমুনা থাকে, আপনি কি আমার জন্য এটি তৈরি করতে পারেন?
উত্তর: হ্যাঁ, আমরা আপনাকে PCB ক্লোন করতে সাহায্য করতে পারি।শুধু আমাদের কাছে নমুনা পিসিবি পাঠান, আমরা পিসিবি ডিজাইন ক্লোন করে কাজ করতে পারি।
প্রশ্ন 5: PCB এর জন্য আপনার স্ট্যান্ডার্ড লিড টাইম কি?
উত্তর: নমুনা/প্রোটোটাইপ (3 বর্গমিটারের কম):
1-2 স্তর: 3 থেকে 5 কার্যদিবস (দ্রুত মোড় পরিষেবার জন্য দ্রুত 24 ঘন্টা)
4-8 স্তর: 7 ~ 12 কার্যদিবস (দ্রুত মোড় পরিষেবার জন্য দ্রুততম 48 ঘন্টা)
ব্যাপক উৎপাদন (200 বর্গমিটারের কম):
1-2 স্তর: 7 থেকে 12 কার্যদিবস
4-8 স্তর: 10 থেকে 15 কার্যদিবস
প্রশ্ন 6: আপনি কোন পেমেন্ট গ্রহণ করেন?
উত্তর: ওয়্যার ট্রান্সফার (টি/টি) বা লেটার অফ ক্রেডিট (এল/সি) বা পেপ্যাল (শুধুমাত্র 500 ইউএসডির কম মূল্যের জন্য)
