উচ্চ TG সবুজ সিরামিক PCB বোর্ড OSP HASL সেমিকন্ডাক্টর মাইক্রোইলেক্ট্রনিক্স

বিনামূল্যে নমুনা এবং কুপন জন্য আমার সাথে যোগাযোগ করুন.
হোয়াটসঅ্যাপ:0086 18588475571
Wechat: 0086 18588475571
স্কাইপ: sales10@aixton.com
যদি আপনার কোন উদ্বেগ থাকে, আমরা 24-ঘন্টা অনলাইন সহায়তা প্রদান করি।
xপিসিবি নাম | সিরামিক পিসিবি বোর্ড | মার্টেরিয়াল | FR-4; উচ্চ TG FR-4 |
---|---|---|---|
সারফেস শেষ | LF-HASL, OSP... | বোর্ডের বেধ | 0.4 মিমি-4.0 মিমি |
তামার বেধ | 18um-105um | ঝাল মাস্ক | সবুজ |
লক্ষণীয় করা | ওএসপি সিরামিক পিসিবি বোর্ড,ওএসপি হ্যাসল সিরামিক পিসিবি বোর্ড,ওএসপি হ্যাসল সিরামিক মাল্টিলেয়ার পিসিবি |
উচ্চ TG সবুজ সিরামিক PCB বোর্ড OSP HASL সেমিকন্ডাক্টর মাইক্রোইলেক্ট্রনিক্স
সিরামিক PCB বোর্ড সবুজ সিরামিক PCB সিরামিক বেস উপাদান উচ্চ TG সেমিকন্ডাক্টর এবং মাইক্রোইলেক্ট্রনিক

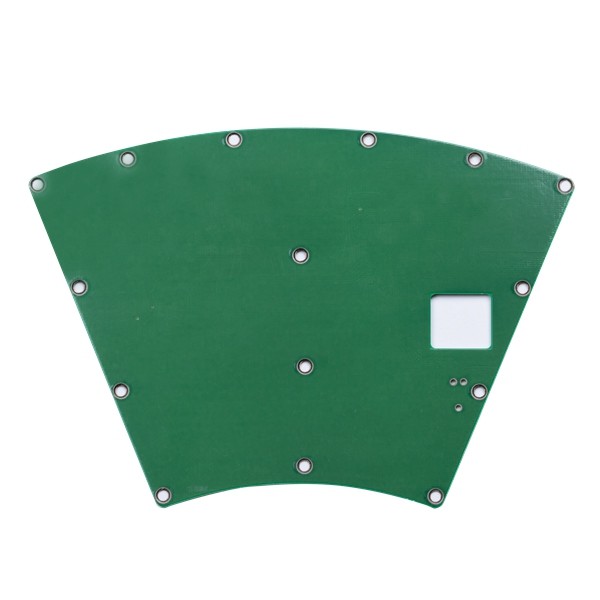

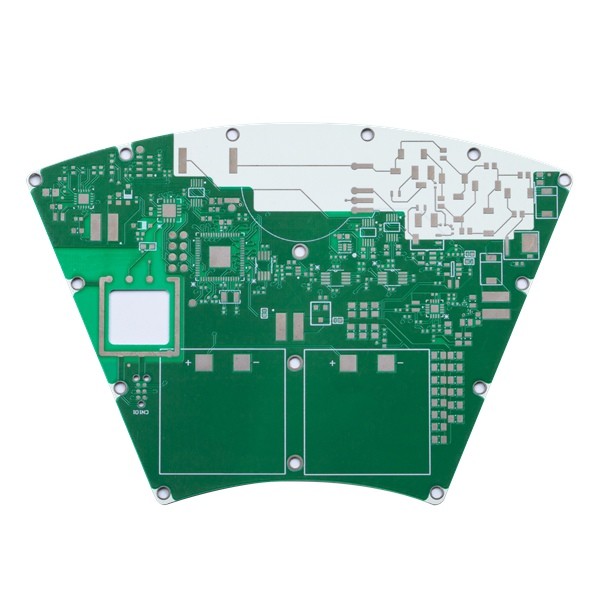

সবুজ সিরামিক পিসিবি বোর্ড
সিরামিক পিসিবি ভাল উচ্চ ফ্রিকোয়েন্সি এবং বৈদ্যুতিক কর্মক্ষমতা আছে, এবং উচ্চ তাপ পরিবাহিতা, চমৎকার রাসায়নিক এবং তাপ স্থিতিশীলতা আছে.চমৎকার জারা প্রতিরোধের, এটি সেমিকন্ডাক্টর এবং মাইক্রোইলেক্ট্রনিক সার্কিট প্যাকেজিং পিসিবি, উচ্চ-উজ্জ্বলতা LED চিপ ক্যারিয়ার বোর্ড, স্বয়ংচালিত ইলেকট্রনিক্স এবং আলোর উপাদান, উচ্চ-শক্তি ইলেকট্রনিক উপাদান তাপ অপচয় উপকরণ ইত্যাদিতে ব্যাপকভাবে ব্যবহৃত হয়।
সিরামিক পিসিবি দুটি কারণে, উচ্চ তাপ পরিবাহিতা এবং তাপ সম্প্রসারণের কম সহগ (CTE) কারণে মুদ্রিত সার্কিটের জন্য প্রতিক্রিয়া বিন্দুর সর্বোত্তম উৎস প্রদান করে।সিরামিক পিসিবি অত্যন্ত অনন্য এবং উপযোগী কারণ এটি প্রচলিত প্রিন্টেড সার্কিট বোর্ডগুলির একটি সম্পূর্ণ প্রতিস্থাপন যা সহজ গঠন এবং বর্ধিত কর্মক্ষমতা।
সিরামিক পিসিবি এর বৈশিষ্ট্য:
1. সিরামিক প্রিন্টেড সার্কিট বোর্ড চমৎকার তাপ পরিবাহী।
2. সিরামিক সার্কিট বোর্ড রাসায়নিক দ্বারা সহজে ক্ষয়প্রাপ্ত হয় না।
3. সিরামিক পিসিবি উচ্চ স্তরের যান্ত্রিক সামঞ্জস্য প্রদান করে।
4. সিরামিক বোর্ডগুলিতে উচ্চ-ঘনত্বের রূপরেখা সহজ।
5. তাদের CTA উপাদান সম্মতি চমৎকার.
আইটেম | সাধারণ মান |
উপাদান | FR-4; উচ্চ TG FR-4;সিরামিক বেস উপাদান |
স্তর NO. | 1-20 |
বোর্ডের আকার | 50mm*50mm-560mm*640mm |
বোর্ডের বেধ | 0.4 মিমি-4.0 মিমি |
পুরুত্ব সহনশীলতা | ±10% |
মিন হোল সাইজ | 0.15 মিমি |
তামার পুরুত্ব | 18um-105um |
কপার প্লেটিং গর্ত | 18um-30um |
ন্যূনতম ট্রেস প্রস্থ | 0.1 মিমি |
ন্যূনতম স্থান প্রস্থ | 0.1 মিমি |
সোল্ডার মাস্ক রঙ | সবুজ;নীল;কালো;লাল... |
সারফে | নিমজ্জন স্বর্ণ, LF-HASL, OSP... |
রূপরেখা প্রোফাইল | সিএনসি;ভি-কাট;ঘুষি |
প্রতিবন্ধকতা নিয়ন্ত্রণ | ±10% |
সনদপত্র | ISO-9001 |
FAQ:
প্রশ্ন 1: আপনি একটি কারখানা বা ট্রেড কোম্পানি?
উত্তর: হ্যাঁ, আমরা কারখানা, আমাদের কাছে স্বাধীন দ্রুত টার্ন প্রোটোটাইপ পিসিবি উত্পাদন এবং বড় ভলিউম পিসিবি উত্পাদন লাইন রয়েছে।
প্রশ্ন 2: আপনি উত্পাদনের জন্য কি ধরনের PCB ফাইল বিন্যাস গ্রহণ করতে পারেন?
A: Gerber, PROTEL 99SE, PROTEL DXP, POWER PCB, CAM350, ODB+(.TGZ)
প্রশ্ন 3: আমি যখন উত্পাদনের জন্য আপনার কাছে জমা দিই তখন আমার পিসিবি ফাইলগুলি কি নিরাপদ?
উত্তর: আমরা গ্রাহকের কপিরাইটকে সম্মান করি এবং আমরা আপনার পক্ষ থেকে লিখিত অনুমতি না পাওয়া পর্যন্ত আপনার ফাইলগুলি দিয়ে অন্য কারো জন্য PCB তৈরি করব না, অথবা আমরা এই ফাইলগুলি অন্য কোনও তৃতীয় পক্ষের সাথে শেয়ার করব না।এবং প্রয়োজনে আমরা ক্লায়েন্টের সাথে এনডিএ স্বাক্ষর করতে পারি।
প্রশ্ন 4: যদি আমাদের কোন PCB ফাইল/Gerber ফাইল না থাকে, শুধুমাত্র PCB নমুনা থাকে, আপনি কি আমার জন্য এটি তৈরি করতে পারেন?
উত্তর: হ্যাঁ, আমরা আপনাকে PCB ক্লোন করতে সাহায্য করতে পারি।শুধু আমাদের কাছে নমুনা পিসিবি পাঠান, আমরা পিসিবি ডিজাইন ক্লোন করে কাজ করতে পারি।
প্রশ্ন 5: PCB এর জন্য আপনার স্ট্যান্ডার্ড লিড টাইম কি?
উত্তর: নমুনা/প্রোটোটাইপ (3 বর্গমিটারের কম):
1-2 স্তর: 3 থেকে 5 কার্যদিবস (দ্রুত মোড় পরিষেবার জন্য দ্রুত 24 ঘন্টা)
4-8 স্তর: 7 ~ 12 কার্যদিবস (দ্রুত মোড় পরিষেবার জন্য দ্রুততম 48 ঘন্টা)
ব্যাপক উৎপাদন (200 বর্গমিটারের কম):
1-2 স্তর: 7 থেকে 12 কার্যদিবস
4-8 স্তর: 10 থেকে 15 কার্যদিবস
প্রশ্ন 6: আপনি কোন পেমেন্ট গ্রহণ করেন?
উত্তর: ওয়্যার ট্রান্সফার (টি/টি) বা লেটার অফ ক্রেডিট (এল/সি) বা পেপ্যাল (শুধুমাত্র 500 ইউএসডির কম মূল্যের জন্য)
