রজার্স FR4 4L উচ্চ ফ্রিকোয়েন্সি PCB কালো সোল্ডার ENIG সারফেস প্রতিরোধ করে

রজার্স FR4 4L উচ্চ ফ্রিকোয়েন্সি PCB কালো সোল্ডার ENIG সারফেস প্রতিরোধ করে

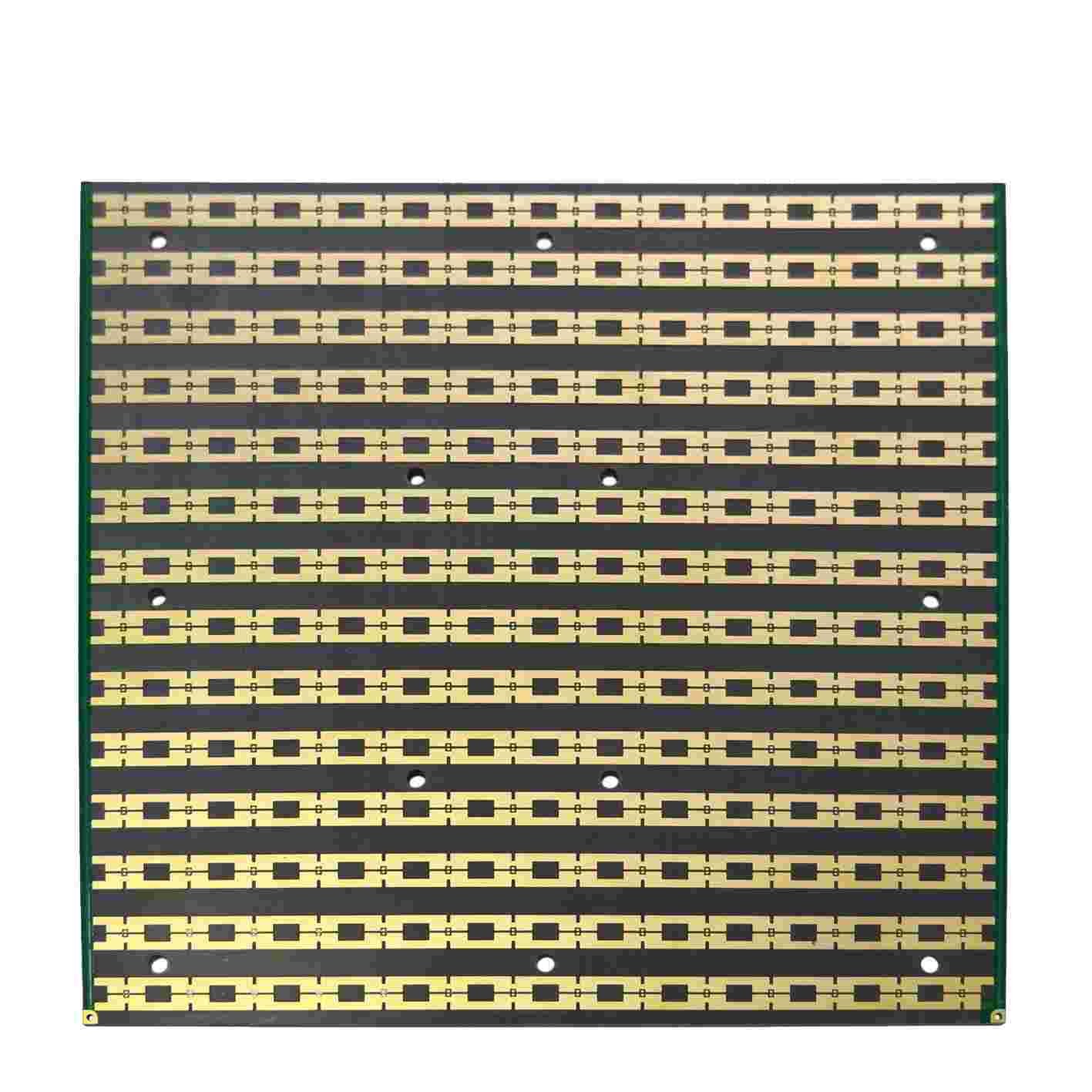

উচ্চ ফ্রিকোয়েন্সি PCB 4L উচ্চ ফ্রিকোয়েন্সি প্রিন্টেড সার্কিট বোর্ড কালো সোল্ডার প্রতিরোধ ENIG সারফেস চিকিত্সা

উচ্চ ফ্রিকোয়েন্সি মুদ্রিত সার্কিট বোর্ড

একটি উচ্চ ফ্রিকোয়েন্সি মুদ্রিত সার্কিট বোর্ড, তা অনমনীয় বা ফ্লেক্স যাই হোক না কেন, দ্রুত সংকেত প্রবাহের হার এবং 100 GHz পর্যন্ত ফ্রিকোয়েন্সি পরিসীমা প্রদান করে।এটি লক্ষ করা গুরুত্বপূর্ণ যে উচ্চ ফ্রিকোয়েন্সি স্তরে কাজ করার জন্য ডিজাইন করা অসংখ্য উপকরণ রয়েছে।এইচএফ পিসিবিগুলি নিম্ন অস্তরক ধ্রুবক (ডিকে), নিম্ন অপসারণ ফ্যাক্টর (ডিএফ), এবং নিম্ন স্তরের তাপীয় প্রসারণ দ্বারা সংজ্ঞায়িত করা হয়।এগুলি এইচডিআই প্রযুক্তির জন্য নিয়মিত ব্যবহার করা হয়।এগুলি উচ্চ গতির যোগাযোগ, টেলিযোগাযোগ এবং আরএফ মাইক্রোওয়েভ প্রযুক্তিতেও ব্যাপকভাবে ব্যবহৃত হয়।

পরামিতিগুলির উপর নির্ভর করে, এইচএফ সংকেত সার্কিট বোর্ডে প্রতিফলিত হয়, যার অর্থ হ'ল প্রতিবন্ধকতা (গতিশীল প্রতিরোধ) ট্রান্সমিটিং উপাদানের সাপেক্ষে পরিবর্তন হয়।এই ধরনের ক্যাপাসিটিভ প্রভাব এড়াতে, সমস্ত পরামিতি সঠিকভাবে নির্দিষ্ট করতে হবে এবং প্রক্রিয়া নিয়ন্ত্রণের সর্বোচ্চ স্তরের সাথে প্রয়োগ করতে হবে।

উচ্চ ফ্রিকোয়েন্সি মুদ্রিত সার্কিট বোর্ডগুলি বস্তুর মধ্যে বিশেষ সংকেত সংক্রমণের জন্য ব্যাপকভাবে ব্যবহৃত হয়।এটি 500MHz থেকে 2GHz পর্যন্ত কাজ করে এবং মোবাইল, মাইক্রোওয়েভ, RF এবং হাই-স্পিড ডিজাইন অ্যাপ্লিকেশনের জন্য সঠিক।ইলেকট্রনিক উপাদান এবং সুইচগুলির ক্রমবর্ধমান জটিলতার সাথে, দ্রুত সংকেত প্রবাহ এবং ভাল ট্রান্সমিশন ফ্রিকোয়েন্সি প্রয়োজন।উচ্চ ফ্রিকোয়েন্সি PCB একটি সত্যিই গুরুত্বপূর্ণ ভূমিকা পালন করতে পারে। ইলেকট্রনিক উপাদানগুলিতে নাড়ির স্বল্প বৃদ্ধির কারণে, এইচএফ প্রযুক্তিতে কন্ডাক্টরের প্রস্থকে একটি ইলেকট্রনিক উপাদান হিসাবে বিবেচনা করা প্রয়োজন।

FAQ:

প্রশ্ন 1: আপনি একটি কারখানা বা ট্রেড কোম্পানি?
উত্তর: হ্যাঁ, আমরা কারখানা, আমাদের কাছে স্বাধীন দ্রুত টার্ন প্রোটোটাইপ পিসিবি উত্পাদন এবং বড় ভলিউম পিসিবি উত্পাদন লাইন রয়েছে।

প্র2: আপনার পিসিবি কারখানার উৎপাদন ক্ষমতা কেমন?
উত্তর: আমাদের মাসিক উৎপাদন ক্ষমতা 50,000 বর্গ মিটার/মাস এবং 5000 প্রকার/মাস।

প্র3: যদি আমাদের কোন PCB ফাইল/Gerber ফাইল না থাকে, শুধুমাত্র PCB নমুনা থাকে, আপনি কি আমার জন্য এটি তৈরি করতে পারেন?
উত্তর: হ্যাঁ, আমরা আপনাকে PCB ক্লোন করতে সাহায্য করতে পারি।শুধু আমাদের কাছে নমুনা পিসিবি পাঠান, আমরা পিসিবি ডিজাইন ক্লোন করে কাজ করতে পারি।

প্র4: আপনি সাধারণত কিভাবে পিসিবি পাঠাবেন?
উত্তর: সাধারণত ছোট প্যাকেজগুলির জন্য, আমরা DHL, UPS, FedEx ডোর টু ডোর সার্ভিসের মাধ্যমে বোর্ডগুলি প্রেরণ করব, আমরা সংগ্রহ করতে আপনার শিপিং অ্যাকাউন্ট ব্যবহার করতে পারি বা DDU (আমদানি শুল্ক অবৈতনিক) ডেলিভারি মেয়াদে শিপ করার জন্য আমাদের অ্যাকাউন্ট ব্যবহার করতে পারি।
300 কেজির বেশি ভারী পণ্যের জন্য, আমরা মালবাহী খরচ বাঁচাতে জাহাজে বা আকাশপথে আপনার PCB বোর্ড পাঠাতে পারি।অবশ্যই, যদি আপনার নিজের ফরোয়ার্ডার থাকে, তাহলে আমরা আপনার চালানের সাথে ডিল করার জন্য তাদের সাথে যোগাযোগ করতে পারি।

প্রশ্ন 5: আপনার স্ট্যান্ডার্ড লিড টাইম কিসের জন্য?উৎপাদন?
উত্তর: নমুনা/প্রোটোটাইপ (3 বর্গমিটারের কম):
1-2 স্তর: 3 থেকে 5 কার্যদিবস (দ্রুত মোড় পরিষেবার জন্য দ্রুত 24 ঘন্টা)
4-8 স্তর: 7 ~ 12 কার্যদিবস (দ্রুত মোড় পরিষেবার জন্য দ্রুততম 48 ঘন্টা)
ব্যাপক উৎপাদন (200 বর্গমিটারের কম):
1-2 স্তর: 7 থেকে 12 কার্যদিবস
4-8 স্তর: 10 থেকে 15 কার্যদিবস
