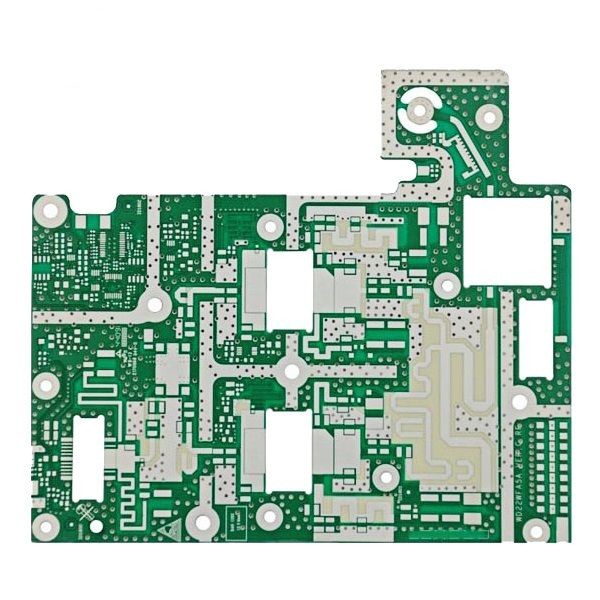

সবুজ সোল্ডার মাস্ক উচ্চ ফ্রিকোয়েন্সি সার্কিট বোর্ড আরলন এফআর 4 2.0 মিমি 2oz

সবুজ সোল্ডার মাস্ক উচ্চ ফ্রিকোয়েন্সি সার্কিট বোর্ড আরলন এফআর 4 2.0 মিমি 2oz

উচ্চ ফ্রিকোয়েন্সি পিসিবি ফোর লেয়ার হাই ফ্রিকোয়েন্সি প্রিন্ড সার্কিট বোর্ড গ্রিন সোল্ডার মাস্ক ফোর লেয়ার পিসিবি বোর্ড

চার স্তর উচ্চ ফ্রিকোয়েন্সি ছাপানো সার্কিট বোর্ড

উচ্চ-ফ্রিকোয়েন্সি PCB গুলি সাধারণত 500MHz থেকে 2 GHz পর্যন্ত ফ্রিকোয়েন্সি পরিসীমা প্রদান করে, যা উচ্চ-গতির PCB ডিজাইন, মাইক্রোওয়েভ, রেডিও ফ্রিকোয়েন্সি এবং মোবাইল অ্যাপ্লিকেশনগুলির চাহিদা মেটাতে পারে।ফ্রিকোয়েন্সি 1 গিগাহার্জের উপরে হলে, আমরা এটিকে উচ্চ ফ্রিকোয়েন্সি হিসাবে সংজ্ঞায়িত করতে পারি।
ইলেকট্রনিক উপাদান এবং সুইচগুলির জটিলতা আজকাল ক্রমাগত বৃদ্ধি পাচ্ছে এবং দ্রুত সংকেত প্রবাহের হার প্রয়োজন।সুতরাং, উচ্চতর ট্রান্সমিশন ফ্রিকোয়েন্সি প্রয়োজন।উচ্চ-ফ্রিকোয়েন্সি PCBগুলি ইলেকট্রনিক উপাদান এবং পণ্যগুলিতে উচ্চ দক্ষতা, এবং দ্রুত গতি, নিম্ন ক্ষয়, এবং ধ্রুবক অস্তরক বৈশিষ্ট্যগুলির মতো সুবিধা সহ বিশেষ সংকেত প্রয়োজনীয়তাগুলিকে একীভূত করার সময় অনেক সাহায্য করে।

উচ্চ ফ্রিকোয়েন্সি (HF) PCB মোবাইল, মাইক্রোওয়েভ, রেডিও ফ্রিকোয়েন্সি (RF) এবং উচ্চ-গতির ডিজাইন অ্যাপ্লিকেশন সহ বিভিন্ন অ্যাপ্লিকেশনে ন্যূনতম হারে GHz এর ফ্রিকোয়েন্সিতে ইলেক্ট্রোম্যাগনেটিক তরঙ্গ প্রেরণ করতে ব্যবহৃত হয়।তাই, কিছু নির্দিষ্ট বৈশিষ্ট্য সহ মুদ্রিত সার্কিট বোর্ডগুলি এই ইলেক্ট্রোম্যাগনেটিক তরঙ্গ প্রেরণ করতে ব্যবহৃত হয়।উচ্চ ফ্রিকোয়েন্সি অ্যাপ্লিকেশনের জন্য একটি PCB ডিজাইন করার সময় বেশ কয়েকটি পরামিতি বিবেচনা করা হয়।

একটি উচ্চ ফ্রিকোয়েন্সি PCB আপনার ইলেকট্রনিক ডিভাইস এবং পণ্যগুলিতে একটি বিশেষ সংকেত প্রয়োজনীয়তা অন্তর্ভুক্ত করার সময় আপনার চাহিদা মেটাতে পারে।এই উচ্চতর ট্রান্সমিশন ফ্রিকোয়েন্সিগুলি দ্রুত সংকেত প্রবাহের হারকে সমর্থন করতে সক্ষম যা আজকের ক্রমবর্ধমান জটিল ইলেকট্রনিক সুইচ এবং অন্যান্য উপাদানগুলির জন্য প্রয়োজনীয়।

FAQ:

প্রশ্ন 1: আপনি কি পিসিবি সমাবেশ পরিষেবা এবং উপাদান সোর্সিং প্রদান করতে পারেন?
উত্তর: হ্যাঁ, অনুরোধ করলে আমরা কম্পোনেন্ট সোর্সিং এবং PCB অ্যাসেম্বলি পরিষেবার পাশাপাশি বক্স বিল্ডও দিতে পারি।

প্রশ্ন 2: আপনি কোন দেশের সাথে কাজ করেছেন?
উত্তর: মার্কিন যুক্তরাষ্ট্র, কানাডা, ইতালি, জার্মানি, যুক্তরাজ্য, স্পেন, ফ্রান্স, রাশিয়া, ইরান, তুরস্ক, চেক প্রজাতন্ত্র, অস্ট্রিয়া, অস্ট্রেলিয়া, ব্রাজিল, জাপান, ভারত ইত্যাদি।

প্রশ্ন 3: আমি যখন উত্পাদনের জন্য আপনার কাছে জমা দিই তখন আমার পিসিবি ফাইলগুলি কি নিরাপদ?
উত্তর: আমরা গ্রাহকের কপিরাইটকে সম্মান করি এবং আমরা আপনার পক্ষ থেকে লিখিত অনুমতি না পাওয়া পর্যন্ত আপনার ফাইলগুলি দিয়ে অন্য কারো জন্য PCB তৈরি করব না, অথবা আমরা এই ফাইলগুলি অন্য কোনও তৃতীয় পক্ষের সাথে শেয়ার করব না।এবং প্রয়োজনে আমরা ক্লায়েন্টের সাথে এনডিএ স্বাক্ষর করতে পারি।

প্রশ্ন 4: যদি আমাদের কোন PCB ফাইল/Gerber ফাইল না থাকে, শুধুমাত্র PCB নমুনা থাকে, আপনি কি আমার জন্য এটি তৈরি করতে পারেন?
উত্তর: হ্যাঁ, আমরা আপনাকে PCB ক্লোন করতে সাহায্য করতে পারি।শুধু আমাদের কাছে নমুনা পিসিবি পাঠান, আমরা পিসিবি ডিজাইন ক্লোন করে কাজ করতে পারি।

প্রশ্ন 5: PCB এর জন্য আপনার স্ট্যান্ডার্ড লিড টাইম কি?
উত্তর: নমুনা/প্রোটোটাইপ (3 বর্গমিটারের কম):
1-2 স্তর: 3 থেকে 5 কার্যদিবস (দ্রুত মোড় পরিষেবার জন্য দ্রুত 24 ঘন্টা)
4-8 স্তর: 7 ~ 12 কার্যদিবস (দ্রুত মোড় পরিষেবার জন্য দ্রুততম 48 ঘন্টা)
ব্যাপক উৎপাদন (200 বর্গমিটারের কম):
1-2 স্তর: 7 থেকে 12 কার্যদিবস
4-8 স্তর: 10 থেকে 15 কার্যদিবস
