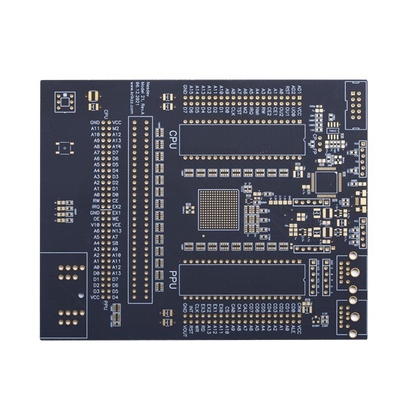

BGA ENIG কুইক টার্ন পিসিবি ফেব্রিকেশন 6 লেয়ার সার্কিট বোর্ড 1.6 মিমি

উৎপত্তি স্থল চীন
পরিচিতিমুলক নাম Huashengxin
সাক্ষ্যদান UL , ISO9001
মডেল নম্বার 135353
ন্যূনতম চাহিদার পরিমাণ 1 পিসি
প্যাকেজিং বিবরণ শূন্যস্থান
ডেলিভারি সময় 2L এবং 4L প্রোটোটাইপের জন্য দ্রুত 24 ঘন্টা, HDI বোর্ড উত্পাদনের জন্য 3 দিন
পরিশোধের শর্ত টি/টি

বিনামূল্যে নমুনা এবং কুপন জন্য আমার সাথে যোগাযোগ করুন.

হোয়াটসঅ্যাপ:0086 18588475571

Wechat: 0086 18588475571

স্কাইপ: sales10@aixton.com

যদি আপনার কোন উদ্বেগ থাকে, আমরা 24-ঘন্টা অনলাইন সহায়তা প্রদান করি।

x
পণ্যের বিবরণ
পিসিবি নাম 6 লেয়ার কুইক টার্ন ব্ল্যাক বোর্ড মার্টেরিয়াল FR4
সারফেস শেষ নিমজ্জন স্বর্ণ বোর্ডের বেধ 1.6 মিমি
তামার বেধ 1/1/1/1/1/1OZ Min. মিন. line distance/space লাইন দূরত্ব/স্থান 4/4মিল
ঝাল মাস্ক 2 পক্ষের জন্য কালো সোল্ডার মাস্ক ক্ষুদ্রতম যান্ত্রিক ড্রিলিং গর্ত 0.15 মিমি
বিশেষ চাহিদা min. মিনিট via hole size 0.15mm/impedance control/0.25mm BGA গর্ত আকার 0.15 অ্যাপ্লিকেশন যোগাযোগ পণ্য ডিজিটাল পণ্য
লক্ষণীয় করা

4মিল কুইক টার্ন পিসিবি ফ্যাব্রিকেশন

,

1.6 মিমি কুইক টার্ন পিসিবি ফেব্রিকেশন

,

1.6 মিমি 6 লেয়ার সার্কিট বোর্ড

একটি বার্তা রেখে যান
পণ্যের বর্ণনা

BGA ENIG কুইক টার্ন পিসিবি ফেব্রিকেশন 6 লেয়ার সার্কিট বোর্ড 1.6 মিমি



কুইক টার্ন পিসিবি বোর্ড ছোট ভায়া এবং বিজিএ এনআইজি বোর্ড কুইক টার্ন পিসিবিএ কুইক টার্ন পিসিবি অ্যাসেম্বলি



6 লেয়ার কুইক টার্ন ব্ল্যাক বোর্ড



HSX সার্কিট 10,000 বর্গ মিটারের মোট উৎপাদন এলাকা কভার করে, 350 জনেরও বেশি কর্মী নিয়োগ করে এবং প্রতি মাসে 5,000 টিরও বেশি PCB ধরনের উত্পাদন করে।আমাদের পণ্যগুলি অনেক শিল্প, যোগাযোগ, বিদ্যুৎ সরবরাহ, কম্পিউটার নেটওয়ার্ক, ডিজিটাল পণ্য, শিল্প নিয়ন্ত্রণ, বিজ্ঞান ও শিক্ষা, চিকিৎসা ডিভাইস এবং মহাকাশ ইত্যাদিতে ব্যাপকভাবে ব্যবহৃত হয়।



সর্বোচ্চ স্তরগুলি হল 32 স্তর (≥20 স্তর পর্যালোচনা করা প্রয়োজন)



সর্বোচ্চ ফিনিশ প্যানেলের আকার 740*500 MM, কিন্তু যদি প্যানেলের সাইড >600 MM হয়, তাহলে বোর্ড পর্যালোচনা করতে হবে



মিন ফিনিশ প্যানেলের আকার 5 * 5 মিমি


PCB উপাদান PI + FR4, FR4, Rogers, etch অন্তর্ভুক্ত


PCB পুরুত্বের ক্ষমতা 0.2~4.0mm (যখন <0.2 mm, বা >4 mm হলে পর্যালোচনা করা প্রয়োজন) (এবং বোর্ড বেধের সাথে HASL পৃষ্ঠ </=0.6mm করতে পারে না)



অভ্যন্তরীণ এবং বাইরের ভিত্তির তামার বেধের তামার ক্ষমতা: সর্বনিম্ন 0.3/0.5oz, সর্বোচ্চ 3oz, অগ্রিম 4-6oz



নম এবং মোচড় সহনশীলতা: 0.075%



মিন.গর্তের আকার: 0.15 মিমি (0.15 মিমি থেকে ছোট হলে বোর্ড পর্যালোচনা করতে হবে)



HDI মিন ড্রিল হোল ক্ষমতা: 0.08-0.10MM


PCB ট্র্যাক/গ্যাপ ক্ষমতা: 3mil(0.075mm)


পিসিবি আউটলাইন পদ্ধতি: রাউটিং/ভি-কাট/পাঞ্চিং



সোল্ডার মাস্ক বেধ ক্ষমতা: মান 15-20um;উন্নত: 35um



ন্যূনতম সোল্ডার মাস্ক ব্রিজ প্রস্থ ক্ষমতা: সবুজ 4মিল, অন্য রঙ 4.8মিল



সোল্ডার মাস্ক ভর্তি গর্ত ক্ষমতা: 0.1-0.5 মিমি



সোল্ডার মাস্কের রঙ সবুজ, ম্যাট সবুজ, নীল, ম্যাট ব্লু, কালো, ম্যাট কালো, হলুদ, লাল, সাদা, ইত্যাদি কভার করে


PCB সিল্কস্ক্রিন সাদা, কালো এবং আপনার অনুরোধ হিসাবে অন্তর্ভুক্ত



পিলযোগ্য মাস্ক বেধ ক্ষমতা: 500-1000um


OSP ক্ষমতার অক্সিডেশন ফিল্ম: 0.2-0.5um



এইচএসএক্স সার্কিটের সুবিধা:

1) 10 বছরের জন্য পেশাদার উত্পাদন পিসিবি

2) উচ্চ-শেষ অবস্থান, পেশাদার উত্পাদন লাইন

3) স্থিতিশীল এবং পরিপক্ক উত্পাদন প্রযুক্তি

4) উচ্চ নির্ভরযোগ্যতা মানের নিশ্চয়তা

5) ব্যাপক বাজার পরিষেবা ব্যবস্থা

6) দ্রুত প্রতিক্রিয়া, দ্রুত ডেলিভারি



সার্কিট বোর্ড স্তর গণনা: 6 এল সার্কিট বোর্ড স্তরিত: FR4
কপার পুরু স্তর: 1/1/1/1/1/1OZ বোর্ড বেধ: 1.6 মিমি
ক্ষুদ্রতম গর্ত আকার: 0.15 মিমি ক্ষুদ্রতম পিসিবি ট্র্যাক/ব্যবধান: 4/4মিল
সোল্ডার মাস্ক রঙ: কালো সিল্ক পর্দার রঙ: সাদা
PCB পৃষ্ঠ সমাপ্ত: নিমজ্জন স্বর্ণ বোর্ড প্রোফাইল: রাউটিং
পিসিবি বোর্ডের আবেদন: ডিজিটাল পণ্য
বিশেষ প্রয়োজনীয়তা অনুরোধ: মিনিটগর্ত আকার 0.15mm/প্রতিবন্ধক নিয়ন্ত্রণ/0.25mm BGA মাধ্যমে

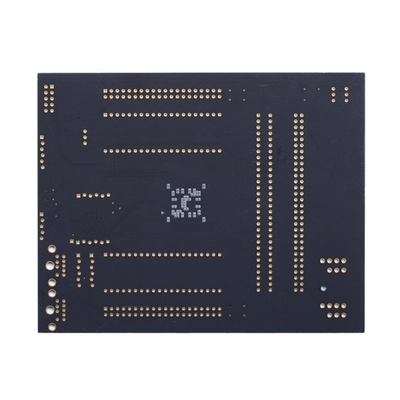

BGA ENIG কুইক টার্ন পিসিবি ফেব্রিকেশন 6 লেয়ার সার্কিট বোর্ড 1.6 মিমি 0



FAQ:

প্রশ্ন 1: আপনি একটি কারখানা বা ট্রেড কোম্পানি?
উত্তর: হ্যাঁ, আমরা কারখানা, আমাদের কাছে স্বাধীন দ্রুত টার্ন প্রোটোটাইপ পিসিবি উত্পাদন এবং বড় ভলিউম পিসিবি উত্পাদন লাইন রয়েছে।



প্রশ্ন 2: আপনার পিসিবি কারখানার উত্পাদন ক্ষমতা কেমন?
উত্তর: আমাদের মাসিক উৎপাদন ক্ষমতা 50,000 বর্গ মিটার/মাস এবং 5000 প্রকার/মাস।



প্রশ্ন 3: যদি আমাদের কোন PCB ফাইল/Gerber ফাইল না থাকে, শুধুমাত্র PCB নমুনা থাকে, আপনি কি আমার জন্য এটি তৈরি করতে পারেন?
উত্তর: হ্যাঁ, আমরা আপনাকে PCB ক্লোন করতে সাহায্য করতে পারি।শুধু আমাদের কাছে নমুনা পিসিবি পাঠান, আমরা পিসিবি ডিজাইন ক্লোন করে কাজ করতে পারি।



প্রশ্ন 4: আপনি কীভাবে সাধারণত পিসিবি পাঠাবেন?
উত্তর: সাধারণত ছোট প্যাকেজগুলির জন্য, আমরা DHL, UPS, FedEx ডোর টু ডোর সার্ভিসের মাধ্যমে বোর্ডগুলি প্রেরণ করব, আমরা সংগ্রহ করতে আপনার শিপিং অ্যাকাউন্ট ব্যবহার করতে পারি বা DDU (আমদানি শুল্ক অবৈতনিক) ডেলিভারি মেয়াদে শিপ করার জন্য আমাদের অ্যাকাউন্ট ব্যবহার করতে পারি।
300 কেজির বেশি ভারী পণ্যের জন্য, আমরা মালবাহী খরচ বাঁচাতে জাহাজে বা আকাশপথে আপনার PCB বোর্ড পাঠাতে পারি।অবশ্যই, যদি আপনার নিজের ফরোয়ার্ডার থাকে, তাহলে আমরা আপনার চালানের সাথে ডিল করার জন্য তাদের সাথে যোগাযোগ করতে পারি।



প্রশ্ন 5: উত্পাদনের জন্য আপনার স্ট্যান্ডার্ড লিড টাইম কী?
উত্তর: নমুনা/প্রোটোটাইপ (3 বর্গমিটারের কম):
1-2 স্তর: 3 থেকে 5 কার্যদিবস (দ্রুত মোড় পরিষেবার জন্য দ্রুত 24 ঘন্টা)
4-8 স্তর: 7 ~ 12 কার্যদিবস (দ্রুত মোড় পরিষেবার জন্য দ্রুততম 48 ঘন্টা)
ব্যাপক উৎপাদন (200 বর্গমিটারের কম):
1-2 স্তর: 7 থেকে 12 কার্যদিবস
4-8 স্তর: 10 থেকে 15 কার্যদিবস
