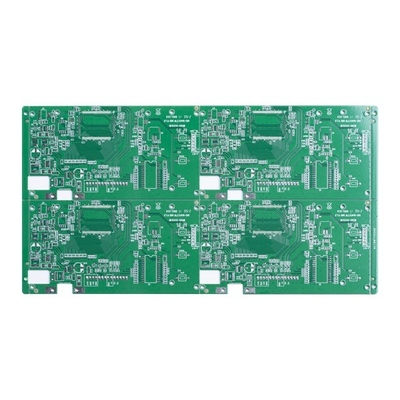

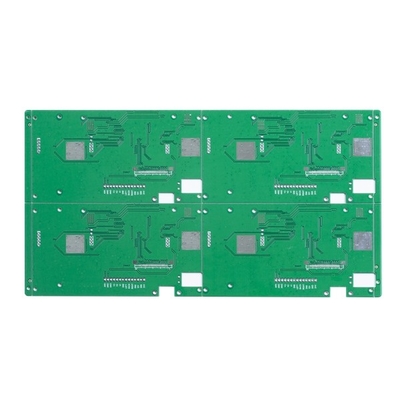

কুইক টার্ন ডাবল সাইডেড পিসিবি বোর্ড প্রোটোটাইপ HASL লিড ফ্রি 6mil FR4

কুইক টার্ন ডাবল সাইডেড পিসিবি বোর্ড প্রোটোটাইপ HASL লিড ফ্রি 6mil FR4

কুইক টার্ন পিসিবি বোর্ড ইম্পিডেন্স কন্ট্রোল পাওয়ার সাপ্লাইড টু সাইডেড পিসিবি ফাস্ট পিসিবি প্রোটোটাইপ পিসিবি ফেব্রিকেশন অ্যাসেম্বলি

দুই লেয়ার কুইক টার্ন ম্যাসিভ পিসিবি

2010 সালে প্রতিষ্ঠিত, Shenzhen Huashengxin সার্কিট মুদ্রিত সার্কিট বোর্ডের জন্য একটি পেশাদার প্রস্তুতকারক।Huashengxin পণ্য 1~32L FR-4 PCB, IMS PCB, HDI বোর্ড, উচ্চ ফ্রিকোয়েন্সি PTFE বোর্ড এবং অনমনীয়-ফ্লেক্স বোর্ড ইত্যাদি কভার করে। আমরা নমনীয় দ্রুত টার্ন প্রোডাকশন পরিষেবা প্রদান করি (12 ঘন্টা থেকে 72 ঘন্টা), সেইসাথে ছোট ভলিউম থেকে বড় ভলিউম পিসিবি উত্পাদন।এবং আমাদের পণ্যগুলি যোগাযোগ শিল্প, পাওয়ার সাপ্লাই ডিভাইস, কম্পিউটার নেটওয়ার্ক থেকে মহাকাশ শিল্পে ব্যাপকভাবে প্রয়োগ করা হয়।

সর্বোচ্চ স্তরগুলি হল 32 স্তর (≥20 স্তর পর্যালোচনা করা প্রয়োজন)

সর্বোচ্চ ফিনিশ প্যানেলের আকার 740*500 MM, কিন্তু যদি প্যানেলের সাইড >600 MM হয়, তাহলে বোর্ড পর্যালোচনা করতে হবে

মিন ফিনিশ প্যানেলের আকার 5 * 5 মিমি
PCB উপাদান PI + FR4, FR4, Rogers, etch অন্তর্ভুক্ত
PCB পুরুত্বের ক্ষমতা 0.2~4.0mm (যখন <0.2 mm, বা >4 mm হলে পর্যালোচনা করা প্রয়োজন) (এবং বোর্ড বেধের সাথে HASL পৃষ্ঠ </=0.6mm করতে পারে না)

অভ্যন্তরীণ এবং বাইরের ভিত্তির তামার বেধের তামার ক্ষমতা: সর্বনিম্ন 0.3/0.5oz, সর্বোচ্চ 3oz, অগ্রিম 4-6oz

নম এবং মোচড় সহনশীলতা: 0.075%

মিন.গর্তের আকার: 0.15 মিমি (0.15 মিমি থেকে ছোট হলে বোর্ড পর্যালোচনা করতে হবে)

HDI মিন ড্রিল হোল ক্ষমতা: 0.08-0.10MM
PCB ট্র্যাক/গ্যাপ ক্ষমতা: 3mil(0.075mm)
পিসিবি আউটলাইন পদ্ধতি: রাউটিং/ভি-কাট/পাঞ্চিং

সোল্ডার মাস্ক বেধ ক্ষমতা: মান 15-20um;উন্নত: 35um

মিন সোল্ডার মাস্ক ব্রিজ প্রস্থ ক্ষমতা: সবুজ 4মিল, অন্য রঙ 4.8মিল

সোল্ডার মাস্ক ভর্তি গর্ত ক্ষমতা: 0.1-0.5 মিমি

সোল্ডার মাস্কের রঙ সবুজ, ম্যাট সবুজ, নীল, ম্যাট ব্লু, কালো, ম্যাট কালো, হলুদ, লাল, সাদা, ইত্যাদি কভার করে
PCB সিল্কস্ক্রিন সাদা, কালো এবং আপনার অনুরোধ হিসাবে অন্তর্ভুক্ত

পিলযোগ্য মাস্ক বেধ ক্ষমতা: 500-1000um
OSP ক্ষমতার অক্সিডেশন ফিল্ম: 0.2-0.5um

FAQ:

প্রশ্ন 1: আপনি একটি কারখানা বা ট্রেড কোম্পানি?
উত্তর: হ্যাঁ, আমরা কারখানা, আমাদের কাছে স্বাধীন দ্রুত টার্ন প্রোটোটাইপ পিসিবি উত্পাদন এবং বড় ভলিউম পিসিবি উত্পাদন লাইন রয়েছে।

প্রশ্ন 2: আপনার পিসিবি কারখানার উত্পাদন ক্ষমতা কেমন?
উত্তর: আমাদের মাসিক উৎপাদন ক্ষমতা 50,000 বর্গ মিটার/মাস এবং 5000 প্রকার/মাস।

প্রশ্ন 3: যদি আমাদের কোন PCB ফাইল/Gerber ফাইল না থাকে, শুধুমাত্র PCB নমুনা থাকে, আপনি কি আমার জন্য এটি তৈরি করতে পারেন?
উত্তর: হ্যাঁ, আমরা আপনাকে PCB ক্লোন করতে সাহায্য করতে পারি।শুধু আমাদের কাছে নমুনা পিসিবি পাঠান, আমরা পিসিবি ডিজাইন ক্লোন করে কাজ করতে পারি।

প্রশ্ন 4: আপনি কীভাবে সাধারণত পিসিবি পাঠাবেন?
উত্তর: সাধারণত ছোট প্যাকেজগুলির জন্য, আমরা DHL, UPS, FedEx ডোর টু ডোর সার্ভিসের মাধ্যমে বোর্ডগুলি প্রেরণ করব, আমরা সংগ্রহ করতে আপনার শিপিং অ্যাকাউন্ট ব্যবহার করতে পারি বা DDU (আমদানি শুল্ক অবৈতনিক) ডেলিভারি মেয়াদে শিপ করার জন্য আমাদের অ্যাকাউন্ট ব্যবহার করতে পারি।
300 কেজির বেশি ভারী পণ্যের জন্য, আমরা মালবাহী খরচ বাঁচাতে জাহাজে বা আকাশপথে আপনার PCB বোর্ড পাঠাতে পারি।অবশ্যই, যদি আপনার নিজের ফরোয়ার্ডার থাকে, তাহলে আমরা আপনার চালানের সাথে ডিল করার জন্য তাদের সাথে যোগাযোগ করতে পারি।

প্রশ্ন 5: উত্পাদনের জন্য আপনার স্ট্যান্ডার্ড লিড টাইম কী?
উত্তর: নমুনা/প্রোটোটাইপ (3 বর্গমিটারের কম):
1-2 স্তর: 3 থেকে 5 কার্যদিবস (দ্রুত মোড় পরিষেবার জন্য দ্রুত 24 ঘন্টা)
4-8 স্তর: 7 ~ 12 কার্যদিবস (দ্রুত মোড় পরিষেবার জন্য দ্রুততম 48 ঘন্টা)
ব্যাপক উৎপাদন (200 বর্গমিটারের কম):
1-2 স্তর: 7 থেকে 12 কার্যদিবস
4-8 স্তর: 10 থেকে 15 কার্যদিবস
