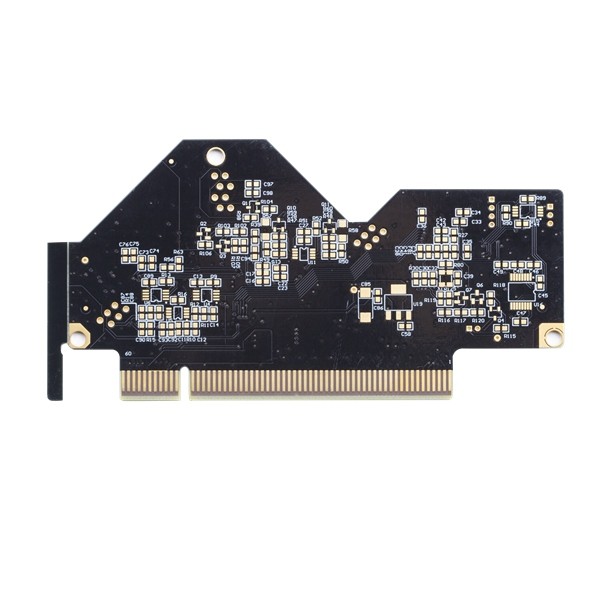

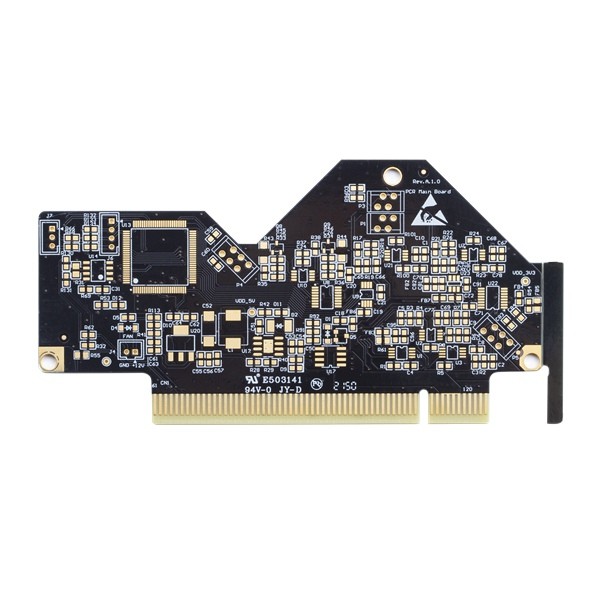

5mil র‌্যাপিড ব্ল্যাক কুইক টার্ন প্রিন্টেড সার্কিট বোর্ড গোল্ড ফিঙ্গার প্লেটিং FR4 TG150

5mil র‌্যাপিড ব্ল্যাক কুইক টার্ন প্রিন্টেড সার্কিট বোর্ড গোল্ড ফিঙ্গার প্লেটিং FR4 TG150

কুইক টার্ন পিসিবি বোর্ড গোল্ড ফিঙ্গার পিসিবি প্লেটিং গোল্ড পিসিবি র‍্যাপিড ব্ল্যাক পিসিবি পিসিবি ডিজাইন এবং অ্যাসেম্বলি

4L ফাস্ট মাল্টিলেয়ার গোল্ড ফিঙ্গার PCB

HSX সার্কিট 10,000 বর্গ মিটারের মোট উৎপাদন এলাকা কভার করে, 350 জনেরও বেশি কর্মী নিয়োগ করে এবং প্রতি মাসে 5,000 টিরও বেশি PCB ধরনের উত্পাদন করে।আমাদের পণ্যগুলি অনেক শিল্প, যোগাযোগ, বিদ্যুৎ সরবরাহ, কম্পিউটার নেটওয়ার্ক, ডিজিটাল পণ্য, শিল্প নিয়ন্ত্রণ, বিজ্ঞান ও শিক্ষা, চিকিৎসা ডিভাইস এবং মহাকাশ ইত্যাদিতে ব্যাপকভাবে ব্যবহৃত হয়।

সর্বোচ্চ স্তরগুলি হল 32 স্তর (≥20 স্তর পর্যালোচনা করা প্রয়োজন)

সর্বোচ্চ ফিনিশ প্যানেলের আকার 740*500 MM, কিন্তু যদি প্যানেলের সাইড >600 MM হয়, তাহলে বোর্ড পর্যালোচনা করতে হবে

মিন ফিনিশ প্যানেলের আকার 5 * 5 মিমি

PCB উপাদান PI + FR4, FR4, Rogers, etch অন্তর্ভুক্ত

PCB পুরুত্বের ক্ষমতা 0.2~4.0mm (যখন <0.2 mm, বা >4 mm হলে পর্যালোচনা করা প্রয়োজন) (এবং বোর্ড বেধের সাথে HASL পৃষ্ঠ </=0.6mm করতে পারে না)

অভ্যন্তরীণ এবং বাইরের ভিত্তির তামার বেধের তামার ক্ষমতা: সর্বনিম্ন 0.3/0.5oz, সর্বোচ্চ 3oz, অগ্রিম 4-6oz

নম এবং মোচড় সহনশীলতা: 0.075%

মিন.গর্তের আকার: 0.15 মিমি (0.15 মিমি থেকে ছোট হলে বোর্ড পর্যালোচনা করতে হবে)

HDI মিন ড্রিল হোল ক্ষমতা: 0.08-0.10MM

PCB ট্র্যাক/গ্যাপ ক্ষমতা: 3mil(0.075mm)

পিসিবি আউটলাইন পদ্ধতি: রাউটিং/ভি-কাট/পাঞ্চিং

সোল্ডার মাস্ক বেধ ক্ষমতা: মান 15-20um;উন্নত: 35um

ন্যূনতম সোল্ডার মাস্ক ব্রিজ প্রস্থ ক্ষমতা: সবুজ 4মিল, অন্য রঙ 4.8মিল

সোল্ডার মাস্ক ভর্তি গর্ত ক্ষমতা: 0.1-0.5 মিমি

সোল্ডার মাস্কের রঙ সবুজ, ম্যাট সবুজ, নীল, ম্যাট ব্লু, কালো, ম্যাট কালো, হলুদ, লাল, সাদা, ইত্যাদি কভার করে

PCB সিল্কস্ক্রিন সাদা, কালো এবং আপনার অনুরোধ হিসাবে অন্তর্ভুক্ত

পিলযোগ্য মাস্ক বেধ ক্ষমতা: 500-1000um

OSP ক্ষমতার অক্সিডেশন ফিল্ম: 0.2-0.5um

এইচএসএক্স সার্কিটের সুবিধা:

1) 10 বছরের জন্য পেশাদার উত্পাদন পিসিবি

2) উচ্চ-শেষ অবস্থান, পেশাদার উত্পাদন লাইন

3) স্থিতিশীল এবং পরিপক্ক উত্পাদন প্রযুক্তি

4) উচ্চ নির্ভরযোগ্যতা মানের নিশ্চয়তা

5) ব্যাপক বাজার পরিষেবা ব্যবস্থা

6) দ্রুত প্রতিক্রিয়া, দ্রুত ডেলিভারি

FAQ:
প্রশ্ন 1: আপনি একটি কারখানা বা ট্রেড কোম্পানি?
উত্তর: হ্যাঁ, আমরা কারখানা, আমাদের কাছে স্বাধীন দ্রুত টার্ন প্রোটোটাইপ পিসিবি উত্পাদন এবং বড় ভলিউম পিসিবি উত্পাদন লাইন রয়েছে।

প্রশ্ন 2: আপনি উত্পাদনের জন্য কি ধরনের PCB ফাইল বিন্যাস গ্রহণ করতে পারেন?
A: Gerber, PROTEL 99SE, PROTEL DXP, POWER PCB, CAM350, ODB+(.TGZ)

প্রশ্ন 3: আমাদের PCB ফাইলগুলি পরীক্ষা করা হবে?
উঃ হ্যাঁ।আপনার ডেটা আমাদের ইঞ্জিনিয়ার টিম দ্বারা পরীক্ষা করা হবে।যদি আমরা কোন প্রযুক্তিগত সমস্যা খুঁজে পাই বা কোন অনুসন্ধান থাকে, আমরা আপনার সাথে যোগাযোগ করব এবং একসাথে সমস্যার সমাধান করব।

প্রশ্ন 4: চালানের আগে আমাদের পণ্য পরীক্ষা করা হবে?
উঃ হ্যাঁ।আপনি যদি আমাদের পরীক্ষার পদ্ধতিগুলি প্রদান করেন তবে আমরা ফাংশন সার্কিট টেস্টিং প্রদান করতে পারি।

প্রশ্ন 5: আপনি কি PCB সমাবেশ পরিষেবাগুলিও প্রদান করেন?
300 কেজির বেশি ভারী পণ্যের জন্য, আমরা মালবাহী খরচ বাঁচাতে জাহাজে বা আকাশপথে আপনার PCB বোর্ড পাঠাতে পারি।অবশ্যই, যদি আপনার নিজের ফরোয়ার্ডার থাকে, তাহলে আমরা আপনার চালানের সাথে ডিল করার জন্য তাদের সাথে যোগাযোগ করতে পারি।
