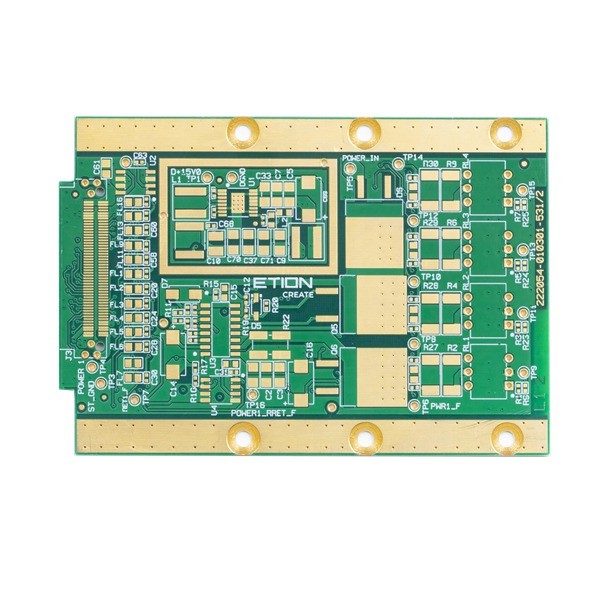

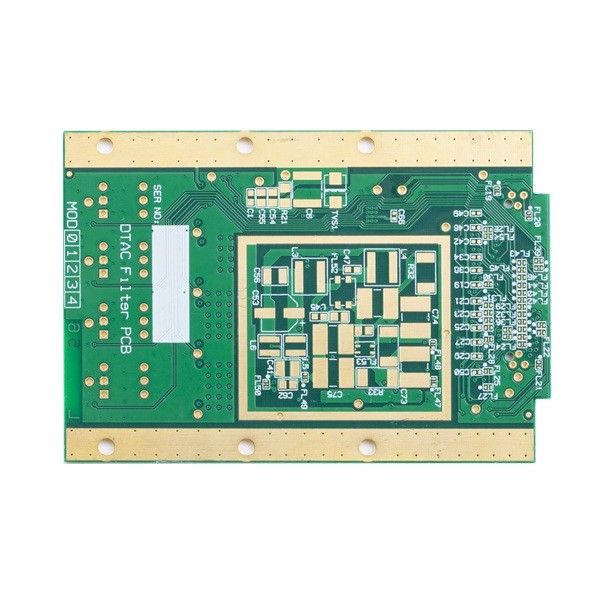

FR4 TG170 কুইক টার্ন PCB বোর্ড কাউন্টারসিঙ্ক হোল ইম্পিডেন্স কন্ট্রোল

 FR4 TG170 কুইক টার্ন PCB বোর্ড কাউন্টারসিঙ্ক হোল ইম্পিডেন্স কন্ট্রোল

কুইক টার্ন পিসিবি বোর্ড লার্জ এউ এরিয়া কাউন্টারসিঙ্ক হোল ইম্পিডেন্স কন্ট্রোল পিসিবি ফাস্ট পিসিবি দ্রুত নমুনা

6L র‍্যাপিড টার্ন বিগ এউ এরিয়া পিসিবি

অভ্যন্তরীণ এবং বাইরের ভিত্তির তামার বেধের তামার ক্ষমতা: সর্বনিম্ন 0.3/0.5oz, সর্বোচ্চ 3oz, অগ্রিম 4-6oz

নম এবং মোচড় সহনশীলতা: 0.075%

মিন.গর্তের আকার: 0.15 মিমি (0.15 মিমি থেকে ছোট হলে বোর্ড পর্যালোচনা করতে হবে)

HDI মিন ড্রিল হোল ক্ষমতা: 0.08-0.10MM

PCB ট্র্যাক/গ্যাপ ক্ষমতা: 3mil(0.075mm)

পিসিবি আউটলাইন পদ্ধতি: রাউটিং/ভি-কাট/পাঞ্চিং

সোল্ডার মাস্ক বেধ ক্ষমতা: মান 15-20um;উন্নত: 35um

মিন সোল্ডার মাস্ক ব্রিজ প্রস্থ ক্ষমতা: সবুজ 4মিল, অন্য রঙ 4.8মিল

সোল্ডার মাস্ক ভর্তি গর্ত ক্ষমতা: 0.1-0.5 মিমি

সোল্ডার মাস্কের রঙ সবুজ, ম্যাট সবুজ, নীল, ম্যাট ব্লু, কালো, ম্যাট কালো, হলুদ, লাল, সাদা, ইত্যাদি কভার করে

PCB সিল্কস্ক্রিন সাদা, কালো এবং আপনার অনুরোধ হিসাবে অন্তর্ভুক্ত

পিলযোগ্য মাস্ক বেধ ক্ষমতা: 500-1000um

OSP ক্ষমতার অক্সিডেশন ফিল্ম: 0.2-0.5um

এইচএসএক্স সার্কিটের সুবিধা:

1) 10 বছরের জন্য পেশাদার উত্পাদন পিসিবি

2) উচ্চ-শেষ অবস্থান, পেশাদার উত্পাদন লাইন

3) স্থিতিশীল এবং পরিপক্ক উত্পাদন প্রযুক্তি

4) উচ্চ নির্ভরযোগ্যতা মানের নিশ্চয়তা

5) ব্যাপক বাজার পরিষেবা ব্যবস্থা

6) দ্রুত প্রতিক্রিয়া, দ্রুত ডেলিভারি

FAQ:

প্রশ্ন 1: আপনি একটি কারখানা বা ট্রেড কোম্পানি?
উত্তর: হ্যাঁ, আমরা কারখানা, আমাদের কাছে স্বাধীন দ্রুত টার্ন প্রোটোটাইপ পিসিবি উত্পাদন এবং বড় ভলিউম পিসিবি উত্পাদন লাইন রয়েছে।

প্রশ্ন 2: আপনি উত্পাদনের জন্য কি ধরনের PCB ফাইল বিন্যাস গ্রহণ করতে পারেন?
A: Gerber, PROTEL 99SE, PROTEL DXP, POWER PCB, CAM350, ODB+(.TGZ)

প্রশ্ন 3: আমি যখন উত্পাদনের জন্য আপনার কাছে জমা দিই তখন আমার পিসিবি ফাইলগুলি কি নিরাপদ?
উত্তর: আমরা গ্রাহকের কপিরাইটকে সম্মান করি এবং আমরা আপনার পক্ষ থেকে লিখিত অনুমতি না পাওয়া পর্যন্ত আপনার ফাইলগুলি দিয়ে অন্য কারো জন্য PCB তৈরি করব না, অথবা আমরা এই ফাইলগুলি অন্য কোনও তৃতীয় পক্ষের সাথে শেয়ার করব না।এবং প্রয়োজনে আমরা ক্লায়েন্টের সাথে এনডিএ স্বাক্ষর করতে পারি।

প্রশ্ন 4: যদি আমাদের কোন PCB ফাইল/Gerber ফাইল না থাকে, শুধুমাত্র PCB নমুনা থাকে, আপনি কি আমার জন্য এটি তৈরি করতে পারেন?
উত্তর: হ্যাঁ, আমরা আপনাকে PCB ক্লোন করতে সাহায্য করতে পারি।শুধু আমাদের কাছে নমুনা পিসিবি পাঠান, আমরা পিসিবি ডিজাইন ক্লোন করে কাজ করতে পারি।

প্রশ্ন 5: PCB এর জন্য আপনার স্ট্যান্ডার্ড লিড টাইম কি?
উত্তর: নমুনা/প্রোটোটাইপ (3 বর্গমিটারের কম):
1-2 স্তর: 3 থেকে 5 কার্যদিবস (দ্রুত মোড় পরিষেবার জন্য দ্রুত 24 ঘন্টা)
4-8 স্তর: 7 ~ 12 কার্যদিবস (দ্রুত মোড় পরিষেবার জন্য দ্রুততম 48 ঘন্টা)
ব্যাপক উৎপাদন (200 বর্গমিটারের কম):
1-2 স্তর: 7 থেকে 12 কার্যদিবস
4-8 স্তর: 10 থেকে 15 কার্যদিবস

প্রশ্ন 6: আপনি কোন পেমেন্ট গ্রহণ করেন?
উত্তর: ওয়্যার ট্রান্সফার (টি/টি) বা লেটার অফ ক্রেডিট (এল/সি) বা পেপ্যাল ​​(শুধুমাত্র 500 ইউএসডির কম মূল্যের জন্য)
