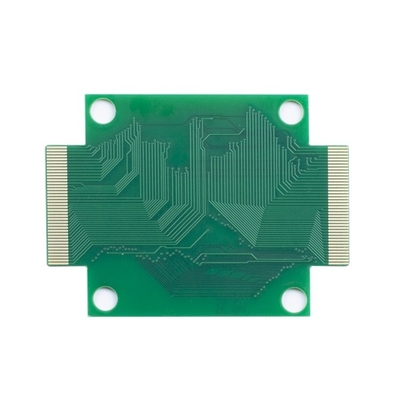

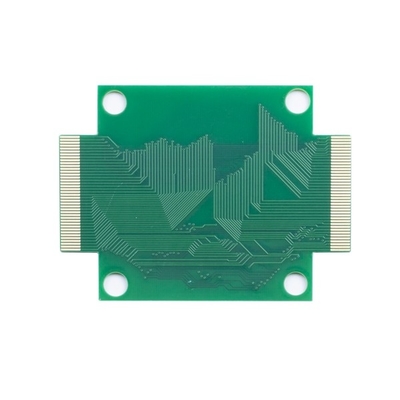

গোল্ড ফিঙ্গার প্লেটিং কুইক টার্ন পিসিবি বোর্ড প্রোটোটাইপ দুই সাইড 1.6 মিমি 1OZ

 গোল্ড ফিঙ্গার প্লেটিং কুইক টার্ন পিসিবি বোর্ড প্রোটোটাইপ দুই সাইড 1.6 মিমি 1OZ

কুইক টার্ন পিসিবি বোর্ড গোল্ড ফিঙ্গার প্লেটিং হার্ড গোল্ড ফাস্ট টার্ন পিসিবি কুইক প্রোটোটাইপ নমুনা অর্ডার এবং বিশাল আয়তন

4L ফাস্ট গোল্ড ফিঙ্গার প্রিন্টেড সার্কিট বোর্ড

HSX সার্কিট 10,000 বর্গ মিটারের মোট উৎপাদন এলাকা কভার করে, 350 জনেরও বেশি কর্মী নিয়োগ করে এবং প্রতি মাসে 5,000 টিরও বেশি PCB ধরনের উত্পাদন করে।আমাদের পণ্যগুলি অনেক শিল্প, যোগাযোগ, বিদ্যুৎ সরবরাহ, কম্পিউটার নেটওয়ার্ক, ডিজিটাল পণ্য, শিল্প নিয়ন্ত্রণ, বিজ্ঞান ও শিক্ষা, চিকিৎসা ডিভাইস এবং মহাকাশ ইত্যাদিতে ব্যাপকভাবে ব্যবহৃত হয়।

সর্বোচ্চ স্তরগুলি হল 32 স্তর (≥20 স্তর পর্যালোচনা করা প্রয়োজন)

সর্বোচ্চ ফিনিশ প্যানেলের আকার 740*500 MM, কিন্তু যদি প্যানেলের সাইড >600 MM হয়, তাহলে বোর্ড পর্যালোচনা করতে হবে

মিন ফিনিশ প্যানেলের আকার 5 * 5 মিমি

PCB উপাদান PI + FR4, FR4, Rogers, etch অন্তর্ভুক্ত

PCB পুরুত্বের ক্ষমতা 0.2~4.0mm (যখন <0.2 mm, বা >4 mm হলে পর্যালোচনা করা প্রয়োজন) (এবং বোর্ড বেধের সাথে HASL পৃষ্ঠ </=0.6mm করতে পারে না)

অভ্যন্তরীণ এবং বাইরের ভিত্তির তামার বেধের তামার ক্ষমতা: সর্বনিম্ন 0.3/0.5oz, সর্বোচ্চ 3oz, অগ্রিম 4-6oz

নম এবং মোচড় সহনশীলতা: 0.075%

সোল্ডার মাস্ক বেধ ক্ষমতা: মান 15-20um;উন্নত: 35um

মিন সোল্ডার মাস্ক ব্রিজ প্রস্থ ক্ষমতা: সবুজ 4মিল, অন্য রঙ 4.8মিল

সোল্ডার মাস্ক ভর্তি গর্ত ক্ষমতা: 0.1-0.5 মিমি

সোল্ডার মাস্কের রঙ সবুজ, ম্যাট সবুজ, নীল, ম্যাট ব্লু, কালো, ম্যাট কালো, হলুদ, লাল, সাদা, ইত্যাদি কভার করে

PCB সিল্কস্ক্রিন সাদা, কালো এবং আপনার অনুরোধ হিসাবে অন্তর্ভুক্ত

পিলযোগ্য মাস্ক বেধ ক্ষমতা: 500-1000um

OSP ক্ষমতার অক্সিডেশন ফিল্ম: 0.2-0.5um

প্রশ্ন 1: আপনি একটি কারখানা বা ট্রেড কোম্পানি?
উত্তর: হ্যাঁ, আমরা কারখানা, আমাদের কাছে স্বাধীন দ্রুত টার্ন প্রোটোটাইপ পিসিবি উত্পাদন এবং বড় ভলিউম পিসিবি উত্পাদন লাইন রয়েছে।

প্রশ্ন 2: আপনি উত্পাদনের জন্য কি ধরনের PCB ফাইল বিন্যাস গ্রহণ করতে পারেন?
A: Gerber, PROTEL 99SE, PROTEL DXP, POWER PCB, CAM350, ODB+(.TGZ)

প্রশ্ন 3: আমি যখন উত্পাদনের জন্য আপনার কাছে জমা দিই তখন আমার পিসিবি ফাইলগুলি কি নিরাপদ?
উত্তর: আমরা গ্রাহকের কপিরাইটকে সম্মান করি এবং আমরা আপনার পক্ষ থেকে লিখিত অনুমতি না পাওয়া পর্যন্ত আপনার ফাইলগুলি দিয়ে অন্য কারো জন্য PCB তৈরি করব না, অথবা আমরা এই ফাইলগুলি অন্য কোনও তৃতীয় পক্ষের সাথে শেয়ার করব না।এবং প্রয়োজনে আমরা ক্লায়েন্টের সাথে এনডিএ স্বাক্ষর করতে পারি।

প্রশ্ন 4: যদি আমাদের কোন PCB ফাইল/Gerber ফাইল না থাকে, শুধুমাত্র PCB নমুনা থাকে, আপনি কি আমার জন্য এটি তৈরি করতে পারেন?
উত্তর: হ্যাঁ, আমরা আপনাকে PCB ক্লোন করতে সাহায্য করতে পারি।শুধু আমাদের কাছে নমুনা পিসিবি পাঠান, আমরা পিসিবি ডিজাইন ক্লোন করে কাজ করতে পারি।

প্রশ্ন 5: PCB এর জন্য আপনার স্ট্যান্ডার্ড লিড টাইম কি?
উত্তর: নমুনা/প্রোটোটাইপ (3 বর্গমিটারের কম):
1-2 স্তর: 3 থেকে 5 কার্যদিবস (দ্রুত মোড় পরিষেবার জন্য দ্রুত 24 ঘন্টা)
4-8 স্তর: 7 ~ 12 কার্যদিবস (দ্রুত মোড় পরিষেবার জন্য দ্রুততম 48 ঘন্টা)
ব্যাপক উৎপাদন (200 বর্গমিটারের কম):
1-2 স্তর: 7 থেকে 12 কার্যদিবস
4-8 স্তর: 10 থেকে 15 কার্যদিবস
