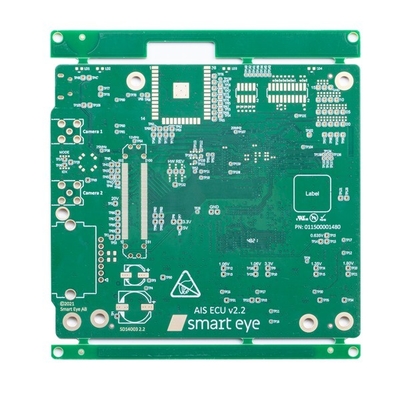

ছোট গর্ত BGA কুইক টার্ন PCB বোর্ড প্রোটোটাইপ 8 লেয়ার PCB FR4 TG170

ছোট গর্ত BGA কুইক টার্ন PCB বোর্ড প্রোটোটাইপ 8 লেয়ার PCB FR4 TG170

কুইক টার্ন পিসিবি বোর্ড ছোট গর্ত সাইজ ইম্পিডেন্স কন্ট্রোল ছোট বিজিএ কুইক পিসিবি প্রোটোটাইপ কুইক টার্ন প্রিন্টেড সার্কিট বোর্ড

ছোট বিজিএ সহ 8 লেয়ার কুইক টার্ন পিসিবি

2010 সালে প্রতিষ্ঠিত, Shenzhen Huashengxin সার্কিট মুদ্রিত সার্কিট বোর্ডের জন্য একটি পেশাদার প্রস্তুতকারক।Huashengxin পণ্য 1~32L FR-4 PCB, IMS PCB, HDI বোর্ড, উচ্চ ফ্রিকোয়েন্সি PTFE বোর্ড এবং অনমনীয়-ফ্লেক্স বোর্ড ইত্যাদি কভার করে। আমরা নমনীয় দ্রুত টার্ন প্রোডাকশন পরিষেবা প্রদান করি (12 ঘন্টা থেকে 72 ঘন্টা), সেইসাথে ছোট ভলিউম থেকে বড় ভলিউম পিসিবি উত্পাদন।এবং আমাদের পণ্যগুলি যোগাযোগ শিল্প, পাওয়ার সাপ্লাই ডিভাইস, কম্পিউটার নেটওয়ার্ক থেকে মহাকাশ শিল্পে ব্যাপকভাবে প্রয়োগ করা হয়।

স্তরগুলি:1-32স্তর, যদি স্তরটি 20L হয় বা 20L-এর চেয়ে মেরে হয় তবে বোর্ডটি পর্যালোচনা করতে হবে৷

সর্বাধিক ফিনিশ প্যানেলের আকার হল 740*500 MM, কিন্তু যদি প্যানেলের সাইড >600 MM হয়, তাহলে এটি পর্যালোচনা করতে হবে।

ন্যূনতম প্যানেলের আকার 5 * 5 মিমি।

প্রিন্টেড সার্কিট বোর্ডের কাঁচামালের মধ্যে রয়েছে FR4, রজার্স, হ্যালোজেন-মুক্ত, উচ্চ TG উপকরণ...

অন্ধ এবং চাপা গর্ত ল্যামিনেশন প্রেসের সময়: একই কোর দিয়ে চাপুন ≤3 বার (>3 বার পর্যালোচনা করতে হবে)

পিসিবি বেধের ক্ষমতা 0.2 ~ 4.0 মিমি থেকে, যদি বেধ 0.2 মিমি বা 4 মিমি-এর বেশি হয় তবে প্রথমে এটি পর্যালোচনা করতে হবে।

PCB তামার বেধের ক্ষমতা: ভিতরের স্তর≤ 6 OZ (কিন্তু তামার বেধ ≥5 OZ 4L এর জন্য, ≥4OZ 6L এর জন্য, ≥3OZ এর জন্য 8L এবং তার উপরে পর্যালোচনা করা হবে)
বাইরের স্তর তামা: ≤ 10 OZ (≥5 OZ পর্যালোচনা করতে হবে)

নম এবং টুইস্ট সহনশীলতা 0.075%।

সারফেস সমাপ্ত: HASL, LF-HASL, ENIG, Immersion Sn, OSP, নির্বাচনী ENIG + OSP, ইমারসন সিলভার, ENEPIG, প্লেটিং হার্ড গোল্ড, ইত্যাদি।

FAQ:

প্রশ্ন 1: আপনি একটি কারখানা বা ট্রেড কোম্পানি?
উত্তর: হ্যাঁ, আমরা কারখানা, আমাদের কাছে স্বাধীন দ্রুত টার্ন প্রোটোটাইপ পিসিবি উত্পাদন এবং বড় ভলিউম পিসিবি উত্পাদন লাইন রয়েছে।

প্র2: আপনার পিসিবি কারখানার উৎপাদন ক্ষমতা কেমন?
উত্তর: আমাদের মাসিক উৎপাদন ক্ষমতা 50,000 বর্গ মিটার/মাস এবং 5000 প্রকার/মাস।

প্র3: যদি আমাদের কোন PCB ফাইল/Gerber ফাইল না থাকে, শুধুমাত্র PCB নমুনা থাকে, আপনি কি আমার জন্য এটি তৈরি করতে পারেন?
উত্তর: হ্যাঁ, আমরা আপনাকে PCB ক্লোন করতে সাহায্য করতে পারি।শুধু আমাদের কাছে নমুনা পিসিবি পাঠান, আমরা পিসিবি ডিজাইন ক্লোন করে কাজ করতে পারি।

প্র4: আপনি সাধারণত কিভাবে পিসিবি পাঠাবেন?
উত্তর: সাধারণত ছোট প্যাকেজগুলির জন্য, আমরা DHL, UPS, FedEx ডোর টু ডোর সার্ভিসের মাধ্যমে বোর্ডগুলি প্রেরণ করব, আমরা সংগ্রহ করতে আপনার শিপিং অ্যাকাউন্ট ব্যবহার করতে পারি বা DDU (আমদানি শুল্ক অবৈতনিক) ডেলিভারি মেয়াদে শিপ করার জন্য আমাদের অ্যাকাউন্ট ব্যবহার করতে পারি।
300 কেজির বেশি ভারী পণ্যের জন্য, আমরা মালবাহী খরচ বাঁচাতে জাহাজে বা আকাশপথে আপনার PCB বোর্ড পাঠাতে পারি।অবশ্যই, যদি আপনার নিজের ফরোয়ার্ডার থাকে, তাহলে আমরা আপনার চালানের সাথে ডিল করার জন্য তাদের সাথে যোগাযোগ করতে পারি।

প্রশ্ন 5: আপনার স্ট্যান্ডার্ড লিড টাইম কিসের জন্য? উৎপাদন?
উত্তর: নমুনা/প্রোটোটাইপ (3 বর্গমিটারের কম):
1-2 স্তর: 3 থেকে 5 কার্যদিবস (দ্রুত মোড় পরিষেবার জন্য দ্রুত 24 ঘন্টা)
4-8 স্তর: 7 ~ 12 কার্যদিবস (দ্রুত মোড় পরিষেবার জন্য দ্রুততম 48 ঘন্টা)
ব্যাপক উৎপাদন (200 বর্গমিটারের কম):
1-2 স্তর: 7 থেকে 12 কার্যদিবস
4-8 স্তর: 10 থেকে 15 কার্যদিবস
