ইম্পিডেন্স কন্ট্রোল কুইক টার্ন পিসিবি বোর্ড 3.0 মিমি 8মিল 4 লেয়ার সমাপ্ত

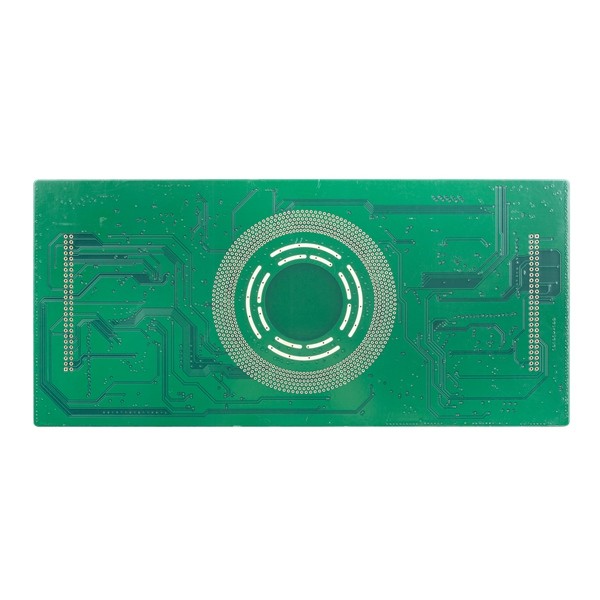

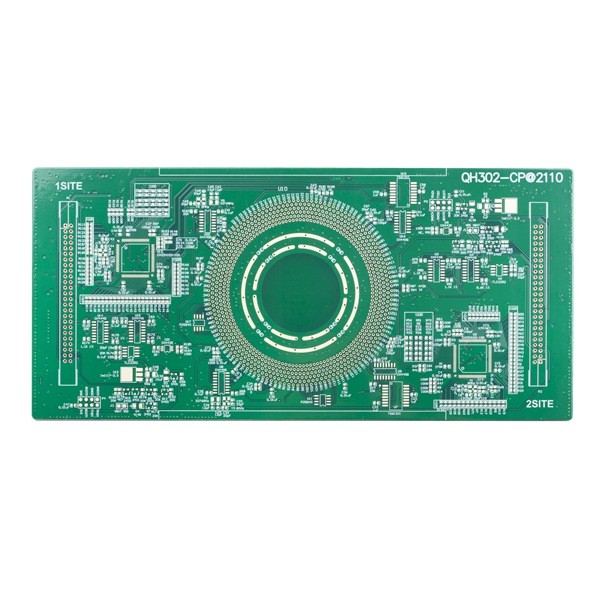

ইম্পিডেন্স কন্ট্রোল কুইক টার্ন PCB বোর্ড 3.0mm 8mil 4 লেয়ার HASL সমাপ্ত

কুইক টার্ন পিসিবি বোর্ড সবুজ পিসিবি প্রতিবন্ধকতা নিয়ন্ত্রণ PCBA প্রোটোটাইপ ফাস্ট টার্ন প্রোটোটাইপ PCB

4 লেয়ার কুইক টার্ন থিক প্রিন্টেড সার্কিট বোর্ড

2010 সালে প্রতিষ্ঠিত, Shenzhen Huashengxin সার্কিট মুদ্রিত সার্কিট বোর্ডের জন্য একটি পেশাদার প্রস্তুতকারক।Huashengxin পণ্য 1~32L FR-4 PCB, IMS PCB, HDI বোর্ড, উচ্চ ফ্রিকোয়েন্সি PTFE বোর্ড এবং অনমনীয়-ফ্লেক্স বোর্ড ইত্যাদি কভার করে। আমরা নমনীয় দ্রুত টার্ন প্রোডাকশন পরিষেবা প্রদান করি (12 ঘন্টা থেকে 72 ঘন্টা), সেইসাথে ছোট ভলিউম থেকে বড় ভলিউম পিসিবি উত্পাদন।এবং আমাদের পণ্যগুলি যোগাযোগ শিল্প, পাওয়ার সাপ্লাই ডিভাইস, কম্পিউটার নেটওয়ার্ক থেকে মহাকাশ শিল্পে ব্যাপকভাবে প্রয়োগ করা হয়।

স্তরগুলি:1-32স্তর, যদি স্তরটি 20L হয় বা 20L-এর চেয়ে মেরে হয় তবে বোর্ডটি পর্যালোচনা করতে হবে৷

সর্বাধিক ফিনিশ প্যানেলের আকার হল 740*500 MM, কিন্তু যদি প্যানেলের সাইড >600 MM হয়, তাহলে এটি পর্যালোচনা করতে হবে।

ন্যূনতম প্যানেলের আকার 5 * 5 মিমি।

প্রিন্টেড সার্কিট বোর্ডের কাঁচামালের মধ্যে রয়েছে FR4, রজার্স, হ্যালোজেন-মুক্ত, উচ্চ TG উপকরণ...

অন্ধ এবং চাপা গর্ত ল্যামিনেশন প্রেসের সময়: একই কোর দিয়ে চাপুন ≤3 বার (>3 বার পর্যালোচনা করতে হবে)

পিসিবি বেধের ক্ষমতা 0.2 ~ 4.0 মিমি থেকে, যদি বেধ 0.2 মিমি বা 4 মিমি-এর বেশি হয় তবে প্রথমে এটি পর্যালোচনা করতে হবে।

PCB তামার বেধের ক্ষমতা: ভিতরের স্তর≤ 6 OZ (কিন্তু তামার বেধ ≥5 OZ 4L এর জন্য, ≥4OZ 6L এর জন্য, ≥3OZ এর জন্য 8L এবং তার উপরে পর্যালোচনা করা হবে)
বাইরের স্তর তামা: ≤ 10 OZ (≥5 OZ পর্যালোচনা করতে হবে)

নম এবং টুইস্ট সহনশীলতা 0.075%।

ন্যূনতম গর্ত আকার: 1) যদি বোর্ড বেধ ≤2.0mm, ন্যূনতম গর্ত আকার 0.20mm.যদি বোর্ডের বেধ> 2.0 মিমি, ন্যূনতম গর্তের আকার: আকৃতির অনুপাত≤10 (ড্রিল বিটের জন্য)
2) যদি বোর্ড বেধ≤0.8 মিমি, মিন গর্ত আকার 0.10 মিমি।যদি বোর্ড বেধ≤1.2 মিমি, ন্যূনতম গর্ত আকার 0.15 মিমি

সোল্ডার মাস্ক রঙ: সবুজ, ম্যাট সবুজ, নীল, ম্যাট নীল, কালো, ম্যাট কালো, হলুদ, লাল, সাদা এবং আপনার অনুরোধ হিসাবে।

সিল্কস্ক্রিন রঙ: সাদা, কালো এবং আপনার অনুরোধ হিসাবে

সারফেস সমাপ্ত: , LF-HASL, ENIG, Immersion Sn, OSP, সিলেক্টিভ ENIG + OSP, ইমারসন সিলভার, ENEPIG, প্লেটিং হার্ড গোল্ড, ইত্যাদি।

FAQ:
প্রশ্ন 1: আপনি কি পিসিবি সমাবেশ পরিষেবা এবং উপাদান সোর্সিং প্রদান করতে পারেন?
উত্তর: হ্যাঁ, অনুরোধ করলে আমরা কম্পোনেন্ট সোর্সিং এবং PCB অ্যাসেম্বলি পরিষেবার পাশাপাশি বক্স বিল্ডও দিতে পারি।

প্রশ্ন 2: আপনি কোন দেশের সাথে কাজ করেছেন?
উত্তর: মার্কিন যুক্তরাষ্ট্র, কানাডা, ইতালি, জার্মানি, যুক্তরাজ্য, স্পেন, ফ্রান্স, রাশিয়া, ইরান, তুরস্ক, চেক প্রজাতন্ত্র, অস্ট্রিয়া, অস্ট্রেলিয়া, ব্রাজিল, জাপান, ভারত ইত্যাদি।

প্রশ্ন 3: আমি যখন উত্পাদনের জন্য আপনার কাছে জমা দিই তখন আমার পিসিবি ফাইলগুলি কি নিরাপদ?
উত্তর: আমরা গ্রাহকের কপিরাইটকে সম্মান করি এবং আমরা আপনার পক্ষ থেকে লিখিত অনুমতি না পাওয়া পর্যন্ত আপনার ফাইলগুলি দিয়ে অন্য কারো জন্য PCB তৈরি করব না, অথবা আমরা এই ফাইলগুলি অন্য কোনও তৃতীয় পক্ষের সাথে শেয়ার করব না।এবং প্রয়োজনে আমরা ক্লায়েন্টের সাথে এনডিএ স্বাক্ষর করতে পারি।

প্রশ্ন 4: যদি আমাদের কোন PCB ফাইল/Gerber ফাইল না থাকে, শুধুমাত্র PCB নমুনা থাকে, আপনি কি আমার জন্য এটি তৈরি করতে পারেন?
উত্তর: হ্যাঁ, আমরা আপনাকে PCB ক্লোন করতে সাহায্য করতে পারি।শুধু আমাদের কাছে নমুনা পিসিবি পাঠান, আমরা পিসিবি ডিজাইন ক্লোন করে কাজ করতে পারি।

প্রশ্ন 5: PCB এর জন্য আপনার স্ট্যান্ডার্ড লিড টাইম কি?
উত্তর: নমুনা/প্রোটোটাইপ (3 বর্গমিটারের কম):
1-2 স্তর: 3 থেকে 5 কার্যদিবস (দ্রুত মোড় পরিষেবার জন্য দ্রুত 24 ঘন্টা)
4-8 স্তর: 7 ~ 12 কার্যদিবস (দ্রুত মোড় পরিষেবার জন্য দ্রুততম 48 ঘন্টা)
ব্যাপক উৎপাদন (200 বর্গমিটারের কম):
1-2 স্তর: 7 থেকে 12 কার্যদিবস
4-8 স্তর: 10 থেকে 15 কার্যদিবস
