1OZ দ্রুত টার্ন রিজিড ফ্লেক্স Pcb গোল্ড ফিঙ্গার ফিনিশড FR4 TG170 সমাপ্ত

1OZ দ্রুত টার্ন রিজিড ফ্লেক্স Pcb গোল্ড ফিঙ্গার ফিনিশড FR4 TG170 সমাপ্ত

কুইক টার্ন পিসিবি বোর্ড রজন প্লাগড হোল ইম্পিডেন্স কন্ট্রোল গোল্ড ফিঙ্গার স্মল লাইন স্পেস এবং গ্যাপ

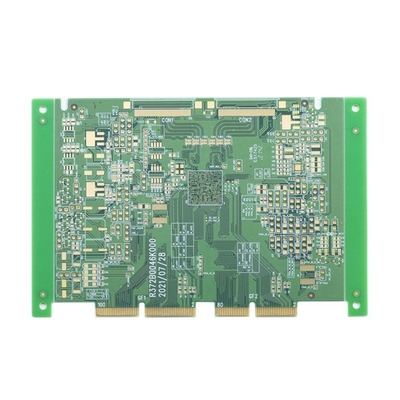

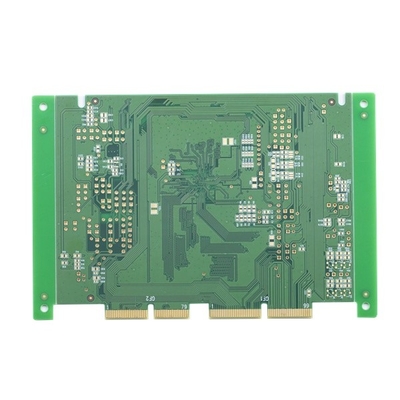

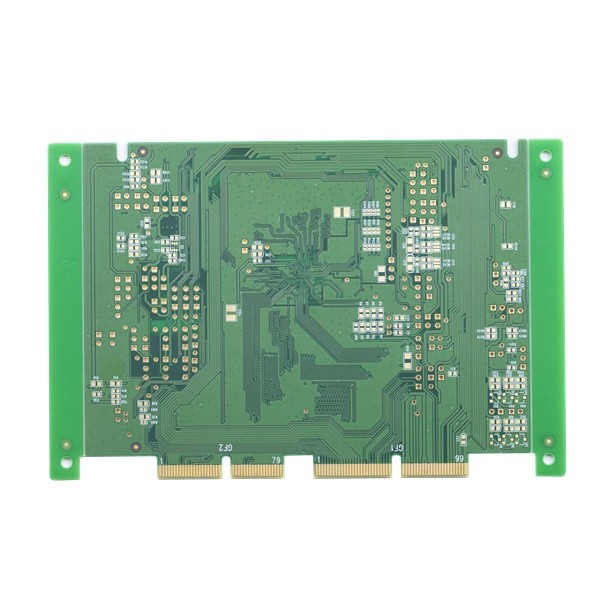

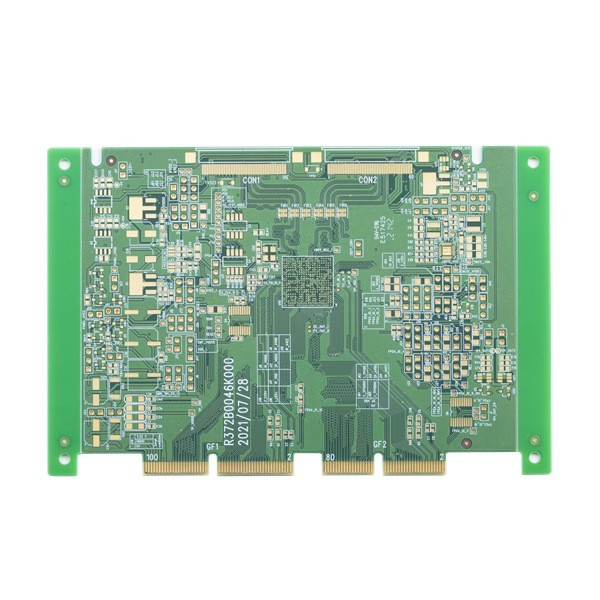

সোনার আঙুল দিয়ে 6 লেয়ার কুইক টার্ন পিসিবি

স্তরগুলি:1-32স্তর, যদি স্তরটি 20L হয় বা 20L-এর চেয়ে মেরে হয় তবে বোর্ডটি পর্যালোচনা করতে হবে।

সর্বাধিক ফিনিশ প্যানেলের আকার 740*500 MM, কিন্তু যদি প্যানেলের সাইড >600 MM হয়, তাহলে এটি পর্যালোচনা করতে হবে।

ন্যূনতম প্যানেলের আকার 5 * 5 মিমি।কুইক টার্ন রিজিড ফ্লেক্স পিসিবি

প্রিন্টেড সার্কিট বোর্ডের কাঁচামালের মধ্যে রয়েছে FR4, রজার্স, হ্যালোজেন-মুক্ত, উচ্চ TG উপকরণ...

অন্ধ এবং চাপা গর্ত ল্যামিনেশন প্রেসের সময়: একই কোর দিয়ে চাপুন ≤3 বার (>3 বার পর্যালোচনা করতে হবে)

পিসিবি বেধের ক্ষমতা 0.2 ~ 4.0 মিমি থেকে, যদি বেধ 0.2 মিমি বা 4 মিমি-এর বেশি হয় তবে প্রথমে এটি পর্যালোচনা করতে হবে।

PCB তামার বেধের ক্ষমতা: ভিতরের স্তর≤ 6 OZ (কিন্তু তামার বেধ ≥5 OZ 4L এর জন্য, ≥4OZ 6L এর জন্য, ≥3OZ এর জন্য 8L এবং তার উপরে পর্যালোচনা করা হবে)
বাইরের স্তর তামা: ≤ 10 OZ (≥5 OZ পর্যালোচনা করতে হবে)

নম এবং টুইস্ট সহনশীলতা 0.075%।

ন্যূনতম গর্ত আকার: 1) যদি বোর্ড বেধ ≤2.0mm, ন্যূনতম গর্ত আকার 0.20mm.যদি বোর্ডের বেধ>2.0 মিমি, ন্যূনতম গর্তের আকার: আকৃতির অনুপাত≤10 (ড্রিল বিটের জন্য)
2) যদি বোর্ড বেধ≤0.8 মিমি, মিন গর্ত আকার 0.10 মিমি।যদি বোর্ড বেধ≤1.2 মিমি, ন্যূনতম গর্ত আকার 0.15 মিমি

সোল্ডার মাস্ক রঙ: সবুজ, ম্যাট সবুজ, নীল, ম্যাট নীল, কালো, ম্যাট কালো, হলুদ, লাল, সাদা এবং আপনার অনুরোধ হিসাবে।

সিল্কস্ক্রিন রঙ: সাদা, কালো এবং আপনার অনুরোধ হিসাবে

সারফেস সমাপ্ত: HASL, LF-HASL, ENIG, Immersion Sn, OSP, নির্বাচনী ENIG + OSP, ইমারসন সিলভার, ENEPIG, প্লেটিং হার্ড গোল্ড, ইত্যাদি।

FAQ:

প্রশ্ন 1: আপনি একটি কারখানা বা ট্রেড কোম্পানি?
উত্তর: হ্যাঁ, আমরা কারখানা, আমাদের কাছে স্বাধীন দ্রুত টার্ন প্রোটোটাইপ পিসিবি উত্পাদন এবং বড় ভলিউম পিসিবি উত্পাদন লাইন রয়েছে।

প্রশ্ন 2: আপনি উত্পাদনের জন্য কি ধরনের PCB ফাইল বিন্যাস গ্রহণ করতে পারেন?
A: Gerber, PROTEL 99SE, PROTEL DXP, POWER PCB, CAM350, ODB+(.TGZ)

প্রশ্ন 3: আমি যখন উত্পাদনের জন্য আপনার কাছে জমা দিই তখন আমার পিসিবি ফাইলগুলি কি নিরাপদ?
উত্তর: আমরা গ্রাহকের কপিরাইটকে সম্মান করি এবং আমরা আপনার পক্ষ থেকে লিখিত অনুমতি না পাওয়া পর্যন্ত আপনার ফাইলগুলি দিয়ে অন্য কারো জন্য PCB তৈরি করব না, অথবা আমরা এই ফাইলগুলি অন্য কোনও তৃতীয় পক্ষের সাথে শেয়ার করব না।এবং প্রয়োজনে আমরা ক্লায়েন্টের সাথে এনডিএ স্বাক্ষর করতে পারি।

প্রশ্ন 4: যদি আমাদের কোন PCB ফাইল/Gerber ফাইল না থাকে, শুধুমাত্র PCB নমুনা থাকে, আপনি কি আমার জন্য এটি তৈরি করতে পারেন?
উত্তর: হ্যাঁ, আমরা আপনাকে PCB ক্লোন করতে সাহায্য করতে পারি।শুধু আমাদের কাছে নমুনা পিসিবি পাঠান, আমরা পিসিবি ডিজাইন ক্লোন করে কাজ করতে পারি।

প্রশ্ন 5: PCB এর জন্য আপনার স্ট্যান্ডার্ড লিড টাইম কি?
উত্তর: নমুনা/প্রোটোটাইপ (3 বর্গমিটারের কম):
1-2 স্তর: 3 থেকে 5 কার্যদিবস (দ্রুত মোড় পরিষেবার জন্য দ্রুত 24 ঘন্টা)
4-8 স্তর: 7 ~ 12 কার্যদিবস (দ্রুত মোড় পরিষেবার জন্য দ্রুততম 48 ঘন্টা)
ব্যাপক উৎপাদন (200 বর্গমিটারের কম):
1-2 স্তর: 7 থেকে 12 কার্যদিবস
4-8 স্তর: 10 থেকে 15 কার্যদিবস

প্রশ্ন 6: আপনি কোন পেমেন্ট গ্রহণ করেন?
উত্তর: ওয়্যার ট্রান্সফার (টি/টি) বা লেটার অফ ক্রেডিট (এল/সি) বা পেপ্যাল ​​(শুধুমাত্র 500 ইউএসডির কম মূল্যের জন্য)
