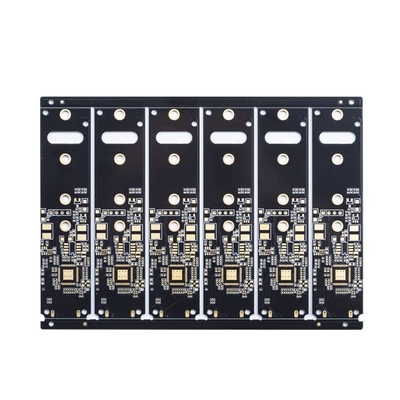

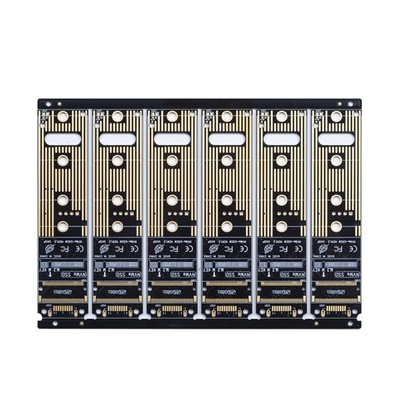

কুইক টার্ন Fr4 সার্কিট বোর্ড নিমজ্জন গোল্ড Pcb প্রোটোটাইপ বোর্ড 4mil

বিনামূল্যে নমুনা এবং কুপন জন্য আমার সাথে যোগাযোগ করুন.
হোয়াটসঅ্যাপ:0086 18588475571
Wechat: 0086 18588475571
স্কাইপ: sales10@aixton.com
যদি আপনার কোন উদ্বেগ থাকে, আমরা 24-ঘন্টা অনলাইন সহায়তা প্রদান করি।
xপিসিবি নাম | 4L মাল্টিলেয়ার কুইক কালো PCB চালু করুন | মার্টেরিয়াল | FR4 TG135 |
---|---|---|---|
সারফেস শেষ | নিমজ্জন স্বর্ণ | বোর্ডের বেধ | 1.0MM |
তামার বেধ | 1/1/1/1OZ | Min. মিন. line distance/space লাইন দূরত্ব/স্থান | 4/4মিল |
ঝাল মাস্ক | কালো রঙ KSM | ক্ষুদ্রতম যান্ত্রিক ড্রিলিং গর্ত | 0.2 মিমি |
বিশেষ চাহিদা | প্রতিবন্ধকতা নিয়ন্ত্রণ | অ্যাপ্লিকেশন যোগাযোগ পণ্য | শিল্প নিয়ন্ত্রণ |
লক্ষণীয় করা | TG135 Fr4 সার্কিট বোর্ড,4mil Fr4 সার্কিট বোর্ড,4mil Pcb প্রোটোটাইপ বোর্ড |
কুইক টার্ন Fr4 সার্কিট বোর্ড নিমজ্জন গোল্ড Pcb প্রোটোটাইপ বোর্ড 4mil
কুইক টার্ন পিসিবি বোর্ড ব্ল্যাক সোল্ডার মাস্ক ইম্পিডেন্স কন্ট্রোল FR4 ম্যাটেরিয়াল কুইক টার্ন পিসিবি ম্যানুফ্যাকচারার
4L মাল্টিলেয়ার কুইক কালো পিসিবি চালু করুন
PCB উপাদান: PI +FR4, FR4, রজার্স
PCB বেধ: 0.2~4.0mm(<0.2 mm,>4 mm পর্যালোচনা করতে হবে) (বোর্ড বেধ ≤ 0.6mm, HASL পৃষ্ঠের জন্য প্রযোজ্য হবে না)
ভিতরের এবং বাইরের বেস কপারের তামার বেধ: ন্যূনতম 0.3/0.5oz, সর্বোচ্চ 3oz, অগ্রিম 4-6oz
নম এবং মোচড়: 0.075%
মিন.গর্তের আকার: 0.15 মিমি (<0.15 মিমি পর্যালোচনা করতে হবে)
HDI মিন ড্রিল হোল: 0.08-0.10MM
PCB ট্র্যাক/ব্যবধান: 3mil(0.075mm)
পিসিবি রূপরেখা: রাউটিং/ভি-কাট/পাঞ্চিং
সোল্ডার মাস্ক বেধ: স্ট্যান্ডার্ড 15-20um;উন্নত: 35um
সর্বনিম্ন সোল্ডার মাস্ক ব্রিজ প্রস্থ: সবুজ 4মিল, অন্য রঙ 4.8মিল
সোল্ডার মাস্ক ফিলিং হোল: 0.1-0.5 মিমি
সোল্ডার মাস্কের রঙ: সবুজ, ম্যাট সবুজ, নীল, ম্যাট নীল, কালো, ম্যাট কালো, হলুদ, লাল, সাদা, ইত্যাদি
পিসিবি সিল্কস্ক্রিন: সাদা, কালো এবং আপনার অনুরোধ হিসাবে
পিলযোগ্য মুখোশের বেধ: 500-1000um
OSP এর অক্সিডেশন ফিল্ম: 0.2-0.5um
|
FAQ:
প্রশ্ন 1: আপনি কি PCB সমাবেশ পরিষেবা এবং উপাদান সোর্সিং প্রদান করতে পারেন?
উত্তর: হ্যাঁ, অনুরোধ করলে আমরা কম্পোনেন্ট সোর্সিং এবং PCB অ্যাসেম্বলি পরিষেবার পাশাপাশি বক্স বিল্ডও দিতে পারি।
প্রশ্ন 2: আপনি কোন দেশের সাথে কাজ করেছেন?
উত্তর: মার্কিন যুক্তরাষ্ট্র, কানাডা, ইতালি, জার্মানি, যুক্তরাজ্য, স্পেন, ফ্রান্স, রাশিয়া, ইরান, তুরস্ক, চেক প্রজাতন্ত্র, অস্ট্রিয়া, অস্ট্রেলিয়া, ব্রাজিল, জাপান, ভারত ইত্যাদি।
প্রশ্ন 3: আমি যখন উত্পাদনের জন্য আপনার কাছে জমা দিই তখন কি আমার PCB ফাইলগুলি নিরাপদ?
উত্তর: আমরা গ্রাহকের কপিরাইটকে সম্মান করি এবং আমরা আপনার পক্ষ থেকে লিখিত অনুমতি না পাওয়া পর্যন্ত আপনার ফাইলগুলি দিয়ে অন্য কারো জন্য PCB তৈরি করব না, অথবা আমরা এই ফাইলগুলি অন্য কোনও তৃতীয় পক্ষের সাথে শেয়ার করব না।এবং প্রয়োজনে আমরা ক্লায়েন্টের সাথে এনডিএ স্বাক্ষর করতে পারি।
প্রশ্ন 4: যদি আমাদের কোন PCB ফাইল/Gerber ফাইল না থাকে, শুধুমাত্র PCB নমুনা আছে, আপনি কি আমার জন্য এটি তৈরি করতে পারেন?
উত্তর: হ্যাঁ, আমরা আপনাকে PCB ক্লোন করতে সাহায্য করতে পারি।শুধু আমাদের কাছে নমুনা পিসিবি পাঠান, আমরা পিসিবি ডিজাইন ক্লোন করে কাজ করতে পারি।
প্রশ্ন 5: PCB এর জন্য আপনার স্ট্যান্ডার্ড লিড টাইম কি?
উত্তর: নমুনা/প্রোটোটাইপ (3 বর্গমিটারের কম):
1-2 স্তর: 3 থেকে 5 কার্যদিবস (দ্রুত মোড় পরিষেবার জন্য দ্রুত 24 ঘন্টা)
4-8 স্তর: 7 ~ 12 কার্যদিবস (দ্রুত মোড় পরিষেবার জন্য দ্রুততম 48 ঘন্টা)
ব্যাপক উৎপাদন (200 বর্গমিটারের কম):
1-2 স্তর: 7 থেকে 12 কার্যদিবস
4-8 স্তর: 10 থেকে 15 কার্যদিবস
