প্রতিবন্ধকতা নিয়ন্ত্রণ কাস্টমাইজড অনমনীয় ফ্লেক্স PCB ডিজাইন 1.6mm 1oz সমাপ্ত OEM ODM

প্রতিবন্ধকতা নিয়ন্ত্রণ কাস্টমাইজড অনমনীয় ফ্লেক্স PCB ডিজাইন 1.6mm 1oz সমাপ্ত OEM ODM

অনমনীয় ফ্লেক্স PCB অনমনীয় ফ্লেক্স সার্কিট প্রস্তুতকারক ফ্লেক্স অনমনীয় বোর্ড অনমনীয় ফ্লেক্স বোর্ড অনমনীয় ফ্লেক্স সার্কিট প্রোটোটাইপ

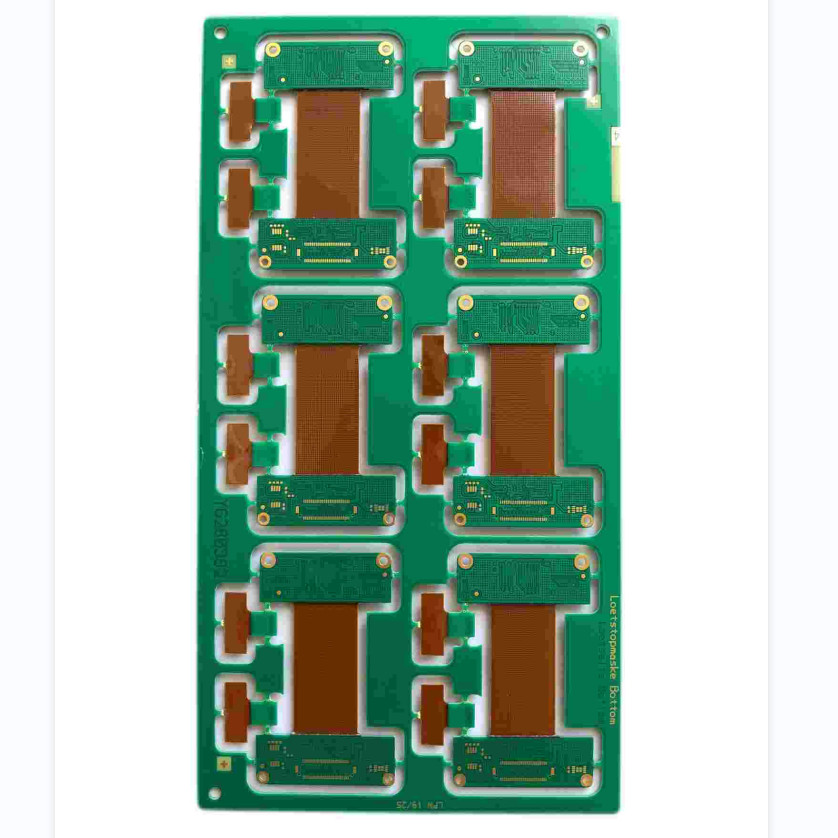

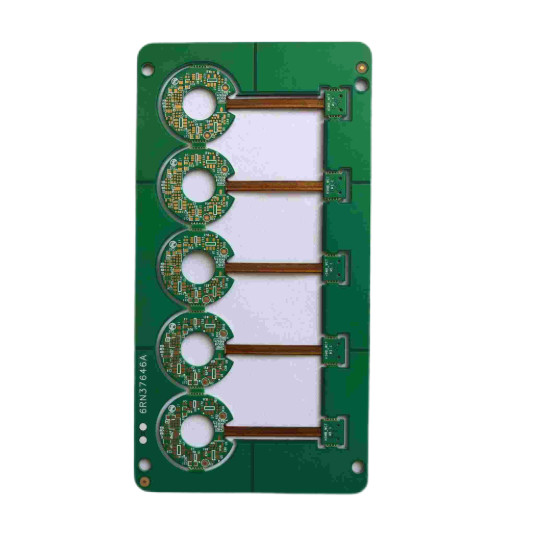

4L অনমনীয় নমনীয় মুদ্রিত সার্কিট বোর্ড

অনমনীয় PCB-এর অ্যাপ্লিকেশনগুলি ছোট বৈদ্যুতিক ডিভাইস থেকে শুরু করে বৃহৎ মহাকাশ, সামরিক এবং চিকিৎসা ক্ষেত্র পর্যন্ত।এবং ফ্লেক্স প্রিন্টেড সার্কিট বোর্ডগুলি নমনীয় সাবস্ট্রেট দিয়ে তৈরি।তাদের কম বেধ, হালকা ওজন, এবং তারা গতিশীলভাবে নমনযোগ্য, তাই তারা স্থান বাঁচাতে পারে তাদের চমৎকার বৈদ্যুতিক এবং তাপ কর্মক্ষমতার কারণে তাদের সমানভাবে বিশাল অ্যাপ্লিকেশন রয়েছে।

ফ্লেক্স-রিজিড পিসিবিএস হল এমন বোর্ড যা নমনীয় বোর্ড এবং অনমনীয় বোর্ডের প্রযুক্তিকে একত্রিত করে।তারা বাহ্যিক বা অভ্যন্তরীণভাবে এক বা একাধিক অনমনীয় বোর্ডের সাথে সংযুক্ত নমনীয় সার্কিট সাবস্ট্রেটের একাধিক স্তর নিয়ে গঠিত।তাই তারা অনমনীয় মুদ্রিত সার্কিট বোর্ড এবং ফ্লেক্স সার্কিট বোর্ড উভয়ের সুবিধার মালিক।অনমনীয়-ফ্লেক্স পণ্যগুলি একক PCB মডিউলে একাধিক কঠোর প্রিন্টেড সার্কিট বোর্ড সমাবেশগুলির নির্ভরযোগ্য একীকরণ প্রদান করে যা সমাবেশ, স্থান/ওজন সঞ্চয় এবং যান্ত্রিক স্থিতিশীলতা সমর্থন করতে সক্ষম।

অনমনীয় ফ্লেক্স বোর্ডের সুবিধার মধ্যে রয়েছে:

1) পণ্যের ওজন ruducing

2) তাপমাত্রা প্রতিরোধের চমৎকার

3) আরও নমনীয় হওয়া

4) ভাল নির্ভরযোগ্যতা সঙ্গে

FAQ:

প্রশ্ন 1: আপনি একটি কারখানা বা ট্রেড কোম্পানি?
উত্তর: হ্যাঁ, আমরা কারখানা, আমাদের কাছে স্বাধীন দ্রুত টার্ন প্রোটোটাইপ পিসিবি উত্পাদন এবং বড় ভলিউম পিসিবি উত্পাদন লাইন রয়েছে।

প্রশ্ন 2: আপনি উত্পাদনের জন্য কি ধরনের PCB ফাইল বিন্যাস গ্রহণ করতে পারেন?
A: Gerber, PROTEL 99SE, PROTEL DXP, POWER PCB, CAM350, ODB+(.TGZ)

প্রশ্ন 3: আমি যখন উত্পাদনের জন্য আপনার কাছে জমা দিই তখন আমার পিসিবি ফাইলগুলি কি নিরাপদ?
উত্তর: আমরা গ্রাহকের কপিরাইটকে সম্মান করি এবং আমরা আপনার পক্ষ থেকে লিখিত অনুমতি না পাওয়া পর্যন্ত আপনার ফাইলগুলি দিয়ে অন্য কারো জন্য PCB তৈরি করব না, অথবা আমরা এই ফাইলগুলি অন্য কোনও তৃতীয় পক্ষের সাথে শেয়ার করব না।এবং প্রয়োজনে আমরা ক্লায়েন্টের সাথে এনডিএ স্বাক্ষর করতে পারি।

প্রশ্ন 4: যদি আমাদের কোন PCB ফাইল/Gerber ফাইল না থাকে, শুধুমাত্র PCB নমুনা থাকে, আপনি কি আমার জন্য এটি তৈরি করতে পারেন?
উত্তর: হ্যাঁ, আমরা আপনাকে PCB ক্লোন করতে সাহায্য করতে পারি।শুধু আমাদের কাছে নমুনা পিসিবি পাঠান, আমরা পিসিবি ডিজাইন ক্লোন করে কাজ করতে পারি।

প্রশ্ন 5: PCB এর জন্য আপনার স্ট্যান্ডার্ড লিড টাইম কি?
উত্তর: নমুনা/প্রোটোটাইপ (3 বর্গমিটারের কম):
1-2 স্তর: 3 থেকে 5 কার্যদিবস (দ্রুত মোড় পরিষেবার জন্য দ্রুত 24 ঘন্টা)
4-8 স্তর: 7 ~ 12 কার্যদিবস (দ্রুত মোড় পরিষেবার জন্য দ্রুততম 48 ঘন্টা)
ব্যাপক উৎপাদন (200 বর্গমিটারের কম):
1-2 স্তর: 7 থেকে 12 কার্যদিবস
4-8 স্তর: 10 থেকে 15 কার্যদিবস

প্রশ্ন 6: আপনি কোন পেমেন্ট গ্রহণ করেন?
উত্তর: ওয়্যার ট্রান্সফার (টি/টি) বা লেটার অফ ক্রেডিট (এল/সি) বা পেপ্যাল ​​(শুধুমাত্র 500 ইউএসডির কম মূল্যের জন্য)
