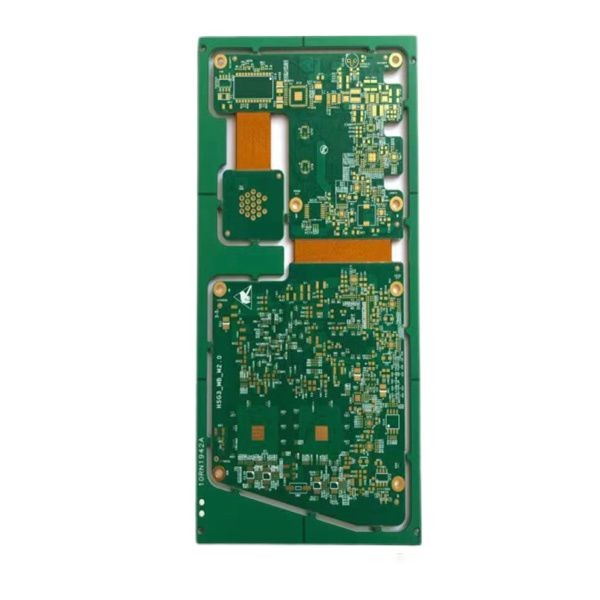

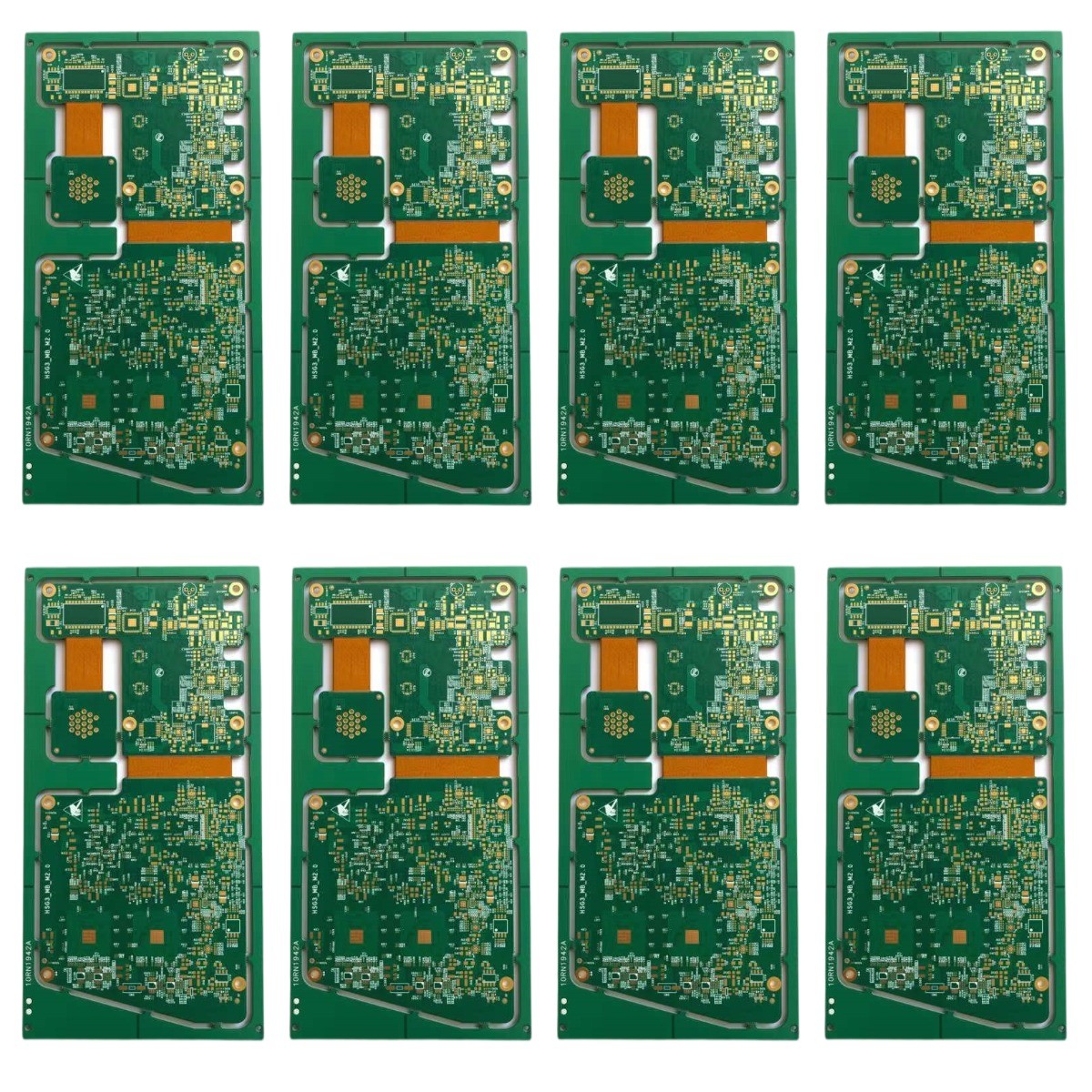

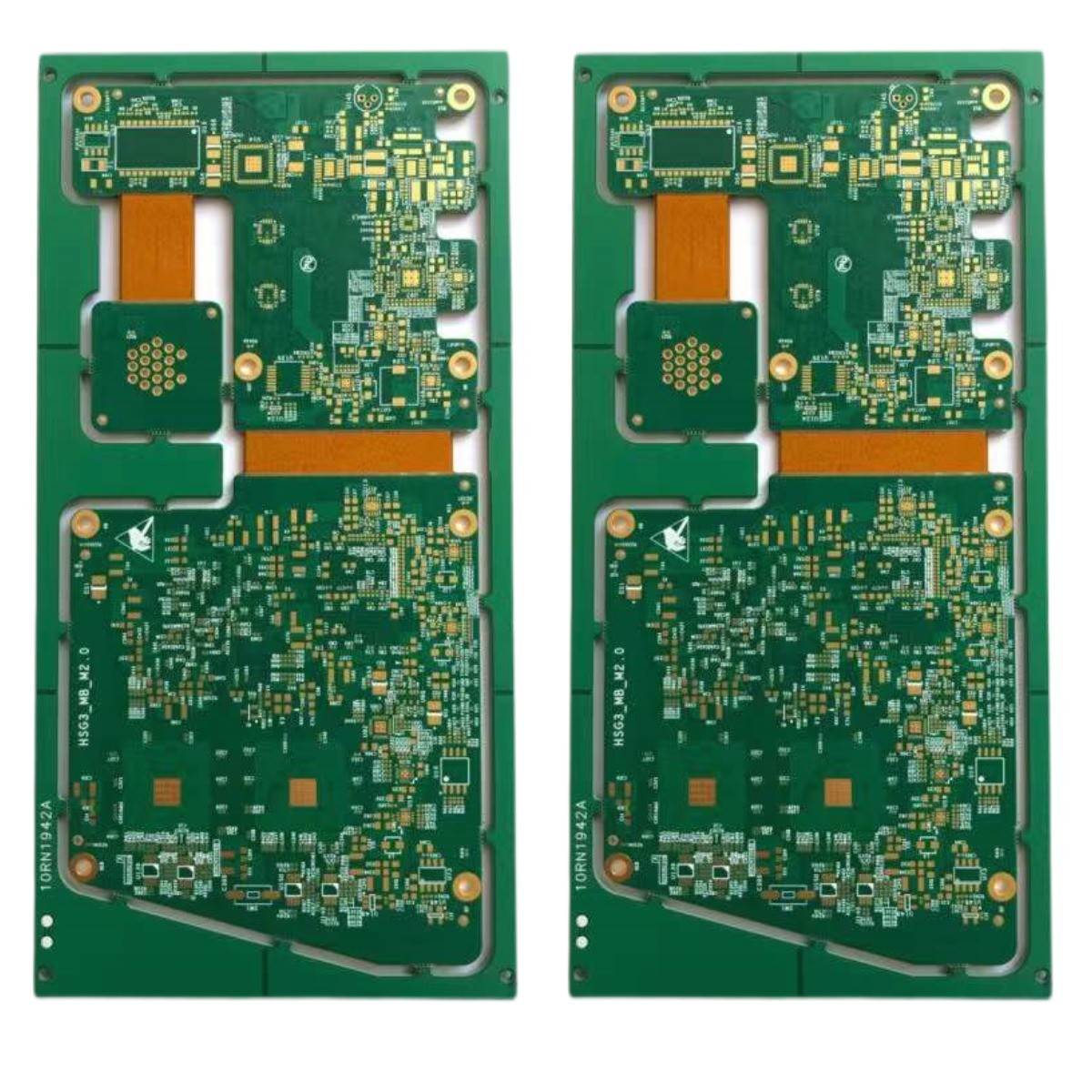

নিমজ্জন সিলভার মাল্টিলেয়ার নমনীয় PCB সার্কিট বোর্ড 1.2 মিমি 3oz

নিমজ্জন সিলভার মাল্টিলেয়ার নমনীয় PCB সার্কিট বোর্ড 1.2 মিমি 3oz

অনমনীয় ফ্লেক্স পিসিবি অনমনীয় ফ্লেক্স প্রিন্টেড সার্কিট বোর্ড মাল্টিলেয়ার পিসিবি বোর্ড মাল্টিলেয়ার পিসিবি বোর্ড অনমনীয় ফ্লেক্স সার্কিট বোর্ড

অনমনীয়-ফ্লেক্স পিসিবি

পিসিবি প্রকার: অনমনীয়-ফ্লেক্স পিসিবি

পিসিবি স্তর: একক স্তর, ডবল পার্শ্বযুক্ত, বহু-স্তর

কাঁচামাল: PI, FR4

তামার বেধ: 0.5oz, 1oz, 2oz, 3oz, 4oz, 5oz

ক্ষুদ্রতম গর্তের আকার: 0.15 মিমি

ন্যূনতম লাইন প্রস্থ: 0.075 মিমি/3মিল

ন্যূনতম লাইন ব্যবধান: 0.075 মিমি/3মিল

আকৃতি প্রক্রিয়াকরণ: ডাই স্ট্যাম্পিং, কাটিং, লেজার প্রোটোটাইপিং

সোল্ডার মাস্ক: পিআই সোল্ডার মাস্ক কভারলে ফিল্ম বা পিইটি সোল্ডার মাস্ক কভলে ফিল্ম ল্যামিনেশন (কালো, লাল, হলুদ এবং সবুজ, ইত্যাদি)

সারফেস সমাপ্ত: ইমারসন টিন, প্লেটিং নিকেল গোল্ড, ENIG, OSP, ইমারসন সিলভার, ইত্যাদি (বেশিরভাগই ENIG)

সুবিধা: স্থান-সংরক্ষণ, নমনীয় নকশা,


একটি অনমনীয় ফ্লেক্স PCB একটি অনমনীয় বোর্ড এবং একটি নমনীয় সার্কিটকে একত্রিত করে।এই pcbs উভয় নমনীয় এবং অনমনীয় সার্কিট সাবস্ট্রেট নিয়ে গঠিত।অনমনীয় ফ্লেক্স PCBs একটি গুরুত্বপূর্ণ ভূমিকা পালন করে।এই PCB গুলি অনমনীয় এবং নমনীয় সাবস্ট্রেটগুলিকে একত্রিত করে, এগুলিকে আজকের বেশিরভাগ অ্যাপ্লিকেশনের জন্য একটি আদর্শ বিকল্প হিসাবে তৈরি করে।এগুলি বিশেষভাবে উচ্চ-কর্মক্ষমতা এবং উচ্চ-গতির অ্যাপ্লিকেশনগুলিতে ব্যবহারের জন্য ডিজাইন করা হয়েছে।এই ধরনের PCBs দিয়ে, অনেক কিছু অর্জন করা হয়।

অনমনীয় ফ্লেক্স সার্কিট বোর্ডগুলি সাধারণত তাদের বৈশিষ্ট্য এবং সুবিধার কারণে অনেক অ্যাপ্লিকেশনে ব্যবহৃত হয়, তারা টেলিযোগাযোগ ব্যবস্থা, মহাকাশ সরঞ্জাম, স্বয়ংচালিত ডিভাইস, সামরিক সরঞ্জাম, ভোক্তা যন্ত্রপাতি ইত্যাদিতে ব্যবহৃত হয়।
