অটোমোটিভ কনজিউমার ইলেকট্রনিক্সের জন্য মাল্টিলেয়ার প্রিন্টেড সার্কিট বোর্ড
বিনামূল্যে নমুনা এবং কুপন জন্য আমার সাথে যোগাযোগ করুন.
হোয়াটসঅ্যাপ:0086 18588475571
Wechat: 0086 18588475571
স্কাইপ: sales10@aixton.com
যদি আপনার কোন উদ্বেগ থাকে, আমরা 24-ঘন্টা অনলাইন সহায়তা প্রদান করি।
xপণ্যের বিবরণ
| লক্ষণীয় করা | অটোমোটিভ মাল্টিলেয়ার প্রিন্টেড সার্কিট বোর্ড,ইলেকট্রনিক্স পিসিবি প্রিন্টেড সার্কিট বোর্ড,মেডিকেল ডিভাইস মাল্টিলেয়ার পিসিবি |
||
|---|---|---|---|
আপনি আপনার প্রয়োজনীয় পণ্যগুলি টিক দিতে পারেন এবং বার্তা বোর্ডে আমাদের সাথে যোগাযোগ করতে পারেন।
| Items | Standard | Advanced | |
|---|---|---|---|
| Fr4 max. layers. count | 1~24 | 26~36 | |
| HDI max. layers. count | 4~20L (3+N+3) | 22~32 (3+N+3) | |
| D/S(NPTH) max. panel size | 21.5*24.5"(546*622mm) | 21.5*59"(546*1500mm) | |
| S/S(NPTH) max. panel size | 21.5*24.5"(546*622mm) | 21.5*49"(546*1245mm) | |
| multilayer max. panel size | 21.5*24.5"(546*622mm) | 21.5*49"(546*1245mm) | |
| min. piece size | 5*5mm | 2*2mm | |
| max. overall board thickness | 158mil (4mm) | 394mil (10mm) | |
| Min. Overall Board or Core Thickness | 8mil (0.200mm) | 3mil (0.075mm) | |
| ≤ 1.0mm PCB`s Boards Thickness Tolerance | ±3mil (0.075mm) | / | |
| ≤ 2.0 mm PCB`s Boards Thickness Tolerance | ±5mil (0.13mm) | / | |
| Max. Aspect Ratio | 15:01 | / | |
| FR-4 Min. DHS (Drill Hole Size) | 6mil (0.15mm) | / | |
| HDI Min. DHS (Drill Hole Size) | 0.08-0.10MM | / | |
| Min. Hole to Hole Distance | 10mil (0.25mm) | 6mil (0.150mm) | |
| PTH Hole Size Tolerance | ±3mil (0.076mm) | ±2mil (0.050mm) | |
| NPTH Hole Size Tolerance | ±2mil (0.050mm) | ±1.5mil (0.040mm) | |
| Hole Location Tolerance | ±3mil (0.076mm) | ±2mil (0.050mm) | |
| Min. Line Width/Space---Inner Layer---1/3 oz | 2.5/2.5mil (0.0635/0.0635mm) | 2/2mil (0.0508/0.0508mm) | |
| Min. Line Width/Space---Inner Layer---1oz | 4/4mil (0.100/0.100mm) | 3.0/3.0mil (0.089/0.089mm) | |
| Min. Line Width/Space---Outer Layer---Hoz+Plating | 4/4mil (0.100/0.100mm) | 3.5/3.5mil (0.089/0.089mm) | |
| Min. Line Width/Space---Outer Layer---1oz+Plating | 5/5mil (0.127/0.127mm) | 4/4mil (0.100/0.100mm) | |
| Min. Line Width/Space---Outer Layer---2oz+Plating | 6/6mil (0.150/0.150mm) | 5/5mil (0.127/0.127mm) |
পণ্যের বর্ণনা

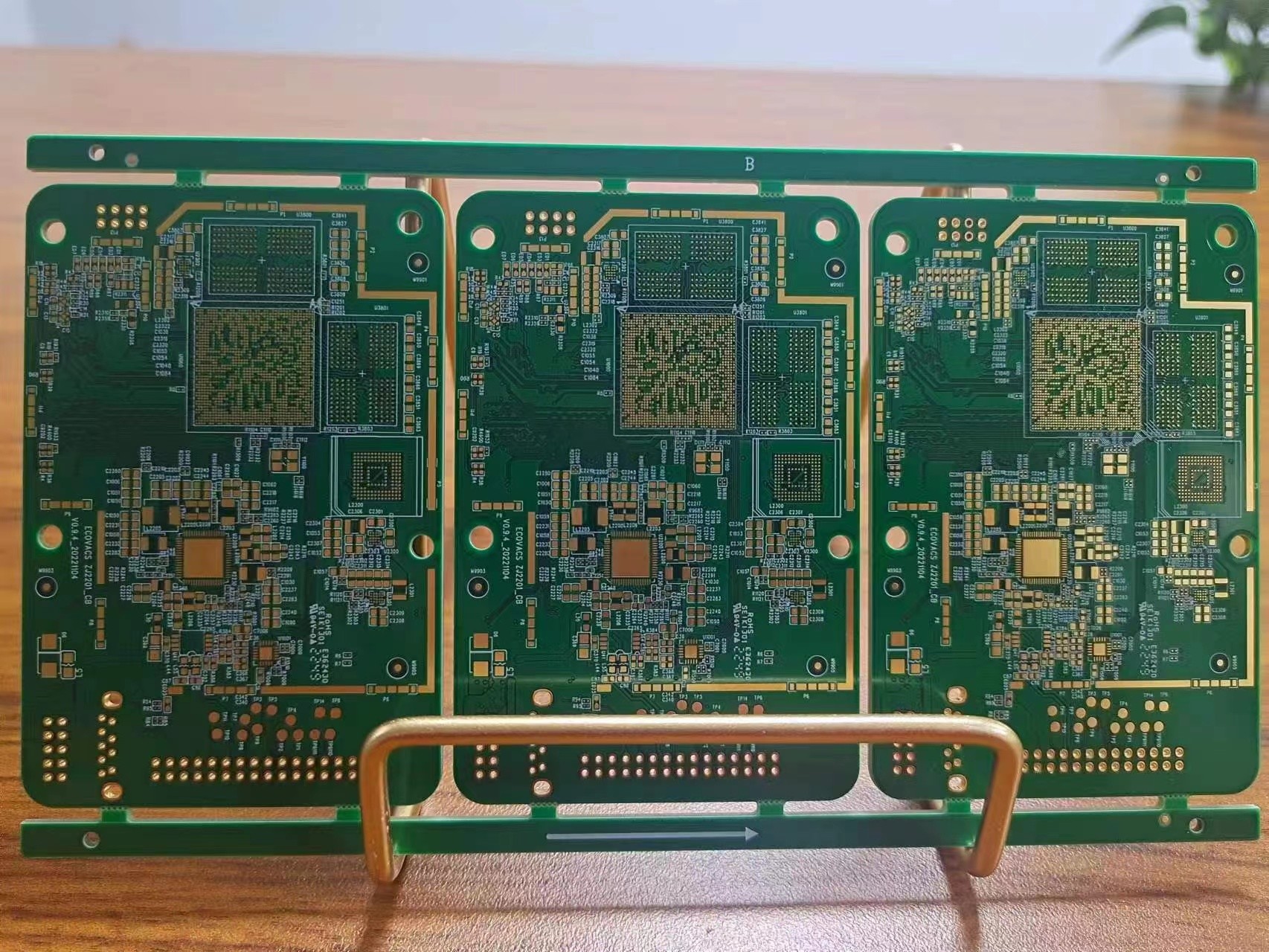

অটোমোটিভ কনজিউমার ইলেকট্রনিক্সের জন্য মাল্টিলেয়ার প্রিন্টেড সার্কিট বোর্ড
মাল্টিলেয়ার পিসিবি, ISO9001, ইউএল অনুমোদিত শেনজেন কারখানা
1. 32 স্তর পর্যন্ত;
2. ব্যাক ড্রিলিং সিগন্যাল ট্রান্সমিশনে ক্ষতি কমাতে পারে।
আবেদনএরপিসিবি প্রিন্টেড সার্কিট বোর্ড:
1, টেলিকম কমিউনিকেশন
2, কনজিউমার ইলেকট্রনিক্স
3, নিরাপত্তা মনিটর
4, যানবাহন ইলেকট্রনিক্স
5, স্মার্ট হোম
6, শিল্প নিয়ন্ত্রণ
7, সামরিক ও প্রতিরক্ষা
8, মোটরগাড়ি
9, স্মার্ট হোম
10, শিল্প অটোমেশন
11, মেডিকেল ডিভাইস
12, নতুন শক্তি
ইত্যাদি
