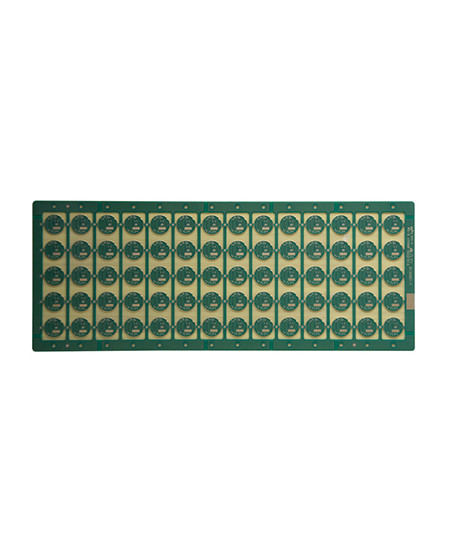

4L নিমজ্জন স্বর্ণ যোগাযোগ PCB সমাবেশ 1oz কপার বেধ

বিনামূল্যে নমুনা এবং কুপন জন্য আমার সাথে যোগাযোগ করুন.
হোয়াটসঅ্যাপ:0086 18588475571
Wechat: 0086 18588475571
স্কাইপ: sales10@aixton.com
যদি আপনার কোন উদ্বেগ থাকে, আমরা 24-ঘন্টা অনলাইন সহায়তা প্রদান করি।
xতলার সংখ্যা | 4L | বোর্ড বেধ | 1.0 মিমি |
---|---|---|---|
তামার বেধ | 1 অজ | পৃষ্ঠ চিকিত্সা | নিমজ্জন স্বর্ণ |
লাইনের প্রস্থ এবং স্থান | 0.10mil / 0.127mil | ||
লক্ষণীয় করা | নিমজ্জন গোল্ড কমিউনিকেশন PCB,1oz কপার কমিউনিকেশন PCB,0.127mil মাল্টি লেয়ার PCB সমাবেশ |
Items | Standard | Advanced | |
---|---|---|---|
Fr4 max. layers. count | 1~24 | 26~36 | |
HDI max. layers. count | 4~20L (3+N+3) | 22~32 (3+N+3) | |
D/S(NPTH) max. panel size | 21.5*24.5"(546*622mm) | 21.5*59"(546*1500mm) | |
S/S(NPTH) max. panel size | 21.5*24.5"(546*622mm) | 21.5*49"(546*1245mm) | |
multilayer max. panel size | 21.5*24.5"(546*622mm) | 21.5*49"(546*1245mm) | |
min. piece size | 5*5mm | 2*2mm | |
max. overall board thickness | 158mil (4mm) | 394mil (10mm) | |
Min. Overall Board or Core Thickness | 8mil (0.200mm) | 3mil (0.075mm) | |
≤ 1.0mm PCB`s Boards Thickness Tolerance | ±3mil (0.075mm) | / | |
≤ 2.0 mm PCB`s Boards Thickness Tolerance | ±5mil (0.13mm) | / | |
Max. Aspect Ratio | 15:01 | / | |
FR-4 Min. DHS (Drill Hole Size) | 6mil (0.15mm) | / | |
HDI Min. DHS (Drill Hole Size) | 0.08-0.10MM | / | |
Min. Hole to Hole Distance | 10mil (0.25mm) | 6mil (0.150mm) | |
PTH Hole Size Tolerance | ±3mil (0.076mm) | ±2mil (0.050mm) | |
NPTH Hole Size Tolerance | ±2mil (0.050mm) | ±1.5mil (0.040mm) | |
Hole Location Tolerance | ±3mil (0.076mm) | ±2mil (0.050mm) | |
Min. Line Width/Space---Inner Layer---1/3 oz | 2.5/2.5mil (0.0635/0.0635mm) | 2/2mil (0.0508/0.0508mm) | |
Min. Line Width/Space---Inner Layer---1oz | 4/4mil (0.100/0.100mm) | 3.0/3.0mil (0.089/0.089mm) | |
Min. Line Width/Space---Outer Layer---Hoz+Plating | 4/4mil (0.100/0.100mm) | 3.5/3.5mil (0.089/0.089mm) | |
Min. Line Width/Space---Outer Layer---1oz+Plating | 5/5mil (0.127/0.127mm) | 4/4mil (0.100/0.100mm) | |
Min. Line Width/Space---Outer Layer---2oz+Plating | 6/6mil (0.150/0.150mm) | 5/5mil (0.127/0.127mm) |
4L নিমজ্জন গোল্ড যোগাযোগ PCB সমাবেশ 1oz কপার বেধ
4L, নিমজ্জন স্বর্ণ, যোগাযোগ PCB, ISO9001, UL অনুমোদিত শেনজেন কারখানা
যোগাযোগ টার্মিনাল PCB
মাল্টিলেয়ার PCB/4L বোর্ড
সর্বোচ্চ স্তরগুলি হল 32স্তর, ≥20 স্তর হলে পর্যালোচনা করতে হবে৷
সর্বাধিক ফিনিশ প্যানেলের আকার 740*500 MM, কিন্তু যদি >600 MM, প্রথমে বোর্ড পর্যালোচনা করতে হবে।
ন্যূনতম প্যানেলের আকার 5 * 5 মিমি।
PCB কাঁচামালের মধ্যে রয়েছে PI + FR4, FR4, রজার্স, হ্যালোজেন-মুক্ত, উচ্চ TG উপকরণ ইত্যাদি।
PCB বেধ ক্ষমতা 0.2 ~ 4.0 মিমি থেকে, যদি বেধ 0.2 মিমি বা 4 মিমি-এর বেশি, তাহলে পর্যালোচনা করতে হবে।
PCB তামার বেধ ক্ষমতা H~5oz.5oz এর বেশি হলে, পর্যালোচনা করতে হবে।
নম এবং টুইস্ট সহনশীলতা 0.075%।
ন্যূনতম গর্তের আকার 0.15 মিমি, যদি ড্রিলিং আকার 0.15 মিমি থেকে কম হয় তবে নিশ্চিত করতে হবে।
সর্বোচ্চ গর্তের আকার 6.0 মিমি, যদি গর্তের আকার 6 মিমি-এর বেশি হয়, গর্ত বড় করতে মিলিং ব্যবহার করতে হবে।
ভিতরের স্তরে ন্যূনতম স্থান (একতরফা): 4~8L(অন্তর্ভুক্ত): নমুনা: 4 মিলিয়ন;ছোট ভলিউম: 4.5 মিলিয়ন;
8~12L(অন্তর্ভুক্ত): নমুনা: 5 মিলিয়ন;ছোট ভলিউম: 5.5 মিলিয়ন
12~18L(অন্তর্ভুক্ত): নমুনা: 6 মিলিয়ন;ছোট ভলিউম: 6.5 মিলিয়ন
পিসিবি সোল্ডার মাস্ক রঙ: সবুজ, ম্যাট সবুজ, নীল, ম্যাট নীল, কালো, ম্যাট কালো, হলুদ, লাল, সাদা, ইত্যাদি
পিসিবি সিল্কস্ক্রিন রঙ: সাদা, কালো, ইত্যাদি
PCB পৃষ্ঠ: HASL সীসা মুক্ত, ENIG, Immersion Sn, OSP, নির্বাচনী ENIG + OSP, নিমজ্জন সিলভার, ENEPIG, গোল্ড ফিঙ্গার, ইত্যাদি।
আবেদন: যোগাযোগ, শিল্প/ভোক্তা ইলেকট্রনিক।
