12L রাসায়নিক নিকেল গোল্ড মাল্টিলেয়ার প্রিন্টেড সার্কিট বোর্ড বেস স্টেশন PCB
বিনামূল্যে নমুনা এবং কুপন জন্য আমার সাথে যোগাযোগ করুন.
হোয়াটসঅ্যাপ:0086 18588475571
Wechat: 0086 18588475571
স্কাইপ: sales10@aixton.com
যদি আপনার কোন উদ্বেগ থাকে, আমরা 24-ঘন্টা অনলাইন সহায়তা প্রদান করি।
xপণ্যের বিবরণ
| লক্ষণীয় করা | নিকেল গোল্ড মাল্টিলেয়ার প্রিন্টেড সার্কিট বোর্ড,12L মাল্টিলেয়ার প্রিন্টেড সার্কিট বোর্ড,নিকেল গোল্ড মাল্টি লেয়ার বোর্ড |
||
|---|---|---|---|
আপনি আপনার প্রয়োজনীয় পণ্যগুলি টিক দিতে পারেন এবং বার্তা বোর্ডে আমাদের সাথে যোগাযোগ করতে পারেন।
| Fr4 max. layers. count | 1~24 | 26~36 | |
|---|---|---|---|
| HDI max. layers. count | 4~20L (3+N+3) | 22~32 (3+N+3) | |
| D/S(NPTH) max. panel size | 21.5*24.5"(546*622mm) | 21.5*59"(546*1500mm) | |
| S/S(NPTH) max. panel size | 21.5*24.5"(546*622mm) | 21.5*49"(546*1245mm) | |
| multilayer max. panel size | 21.5*24.5"(546*622mm) | 21.5*49"(546*1245mm) | |
| min. piece size | 5*5mm | 2*2mm | |
| max. overall board thickness | 158mil (4mm) | 394mil (10mm) | |
| Min. Overall Board or Core Thickness | 8mil (0.200mm) | 3mil (0.075mm) | |
| ≤ 1.0mm PCB`s Boards Thickness Tolerance | ±3mil (0.075mm) | / | |
| ≤ 2.0 mm PCB`s Boards Thickness Tolerance | ±5mil (0.13mm) | / | |
| Max. Aspect Ratio | 15:01 | / | |
| FR-4 Min. DHS (Drill Hole Size) | 6mil (0.15mm) | / | |
| HDI Min. DHS (Drill Hole Size) | 0.08-0.10MM | / | |
| Min. Hole to Hole Distance | 10mil (0.25mm) | 6mil (0.150mm) | |
| PTH Hole Size Tolerance | ±3mil (0.076mm) | ±2mil (0.050mm) | |
| NPTH Hole Size Tolerance | ±2mil (0.050mm) | ±1.5mil (0.040mm) | |
| Hole Location Tolerance | ±3mil (0.076mm) | ±2mil (0.050mm) | |
| Min. Line Width/Space---Inner Layer---1/3 oz | 2.5/2.5mil (0.0635/0.0635mm) | 2/2mil (0.0508/0.0508mm) | |
| Min. Line Width/Space---Inner Layer---1oz | 4/4mil (0.100/0.100mm) | 3.0/3.0mil (0.089/0.089mm) | |
| Min. Line Width/Space---Outer Layer---Hoz+Plating | 4/4mil (0.100/0.100mm) | 3.5/3.5mil (0.089/0.089mm) | |
| Min. Line Width/Space---Outer Layer---1oz+Plating | 5/5mil (0.127/0.127mm) | 4/4mil (0.100/0.100mm) | |
| Min. Line Width/Space---Outer Layer---2oz+Plating | 6/6mil (0.150/0.150mm) | 5/5mil (0.127/0.127mm) |
পণ্যের বর্ণনা

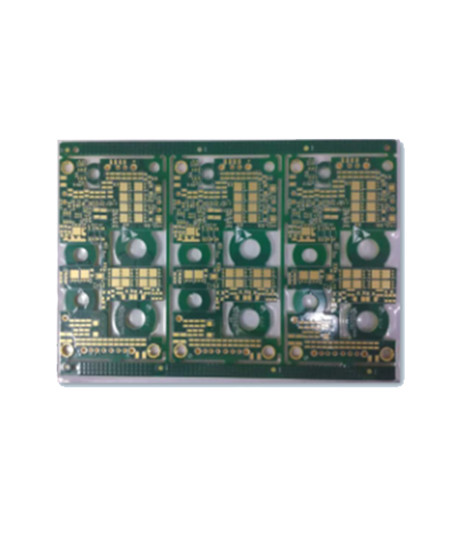

12L রাসায়নিক নিকেল গোল্ড মাল্টিলেয়ার প্রিন্টেড সার্কিট বোর্ড বেস স্টেশন PCB
12L, রাসায়নিক নিকেল সোনা, 0.25 mil/ 0.25mil, বেস স্টেশন PCB, ISO9001, IATF16949 অনুমোদিত শেনজেন কারখানা
পণ্যটি ছোট বেস স্টেশন পাওয়ার সাপ্লাইতে প্রয়োগ করা হয়, গর্তে তামার পুরুত্ব 70um, এর মাধ্যমে গর্তটি রজন দিয়ে প্লাগ করা হয়, ভিতরের স্তরে তামার পুরুত্ব 4oz, এবং বাইরের স্তরটির পুরুত্ব 3oz।
মাল্টিলেয়ার প্রিন্টেড সার্কিট বোর্ড
Huashengxin সার্কিট লিমিটেড প্রিন্টেড সার্কিট বোর্ডগুলির জন্য একটি পেশাদার প্রস্তুতকারক এবং নমনীয় দ্রুত পালা উত্পাদন পরিষেবা (12 ঘন্টা থেকে 72 ঘন্টা), পাশাপাশি ছোট আয়তন থেকে বড় আয়তনের PCB উত্পাদন সরবরাহ করে।পণ্যগুলির মধ্যে রয়েছে 1~32L FR-4 কঠোর প্রিন্টেড সার্কিট বোর্ড, IMS PCB, HDI বোর্ড, উচ্চ ফ্রিকোয়েন্সি PTFE বোর্ড এবং অনমনীয়-ফ্লেক্স বোর্ড ইত্যাদি।
HSX-এর পণ্যগুলি অনেক উচ্চ প্রযুক্তির ক্ষেত্রে যেমন যোগাযোগ, বিদ্যুৎ সরবরাহ, কম্পিউটার নেটওয়ার্ক, ডিজিটাল পণ্য, শিল্প নিয়ন্ত্রণ, বিজ্ঞান ও শিক্ষা, চিকিৎসা ডিভাইস এবং মহাকাশ ইত্যাদিতে ব্যাপকভাবে ব্যবহৃত হয়।
সর্বোচ্চ স্তর: 32 স্তর (20 স্তরের বেশি হলে, সক্ষমতা পর্যালোচনা করতে হবে)
সর্বাধিক ফিনিশ প্যানেল আকার: 740*500 MM (যদি 600 MM এর চেয়ে বড়, ক্ষমতা পর্যালোচনা করতে হবে)
ন্যূনতম ফিনিস প্যানেলের আকার: 5 * 5 মিমি
কাঁচামাল: PI + FR4, FR4, রজার্স, এআই এবং আরও অনেক কিছু
প্রিন্টেড সার্কিট বোর্ডের ফিনিশড বোর্ডের বেধ: 0.2~4.0mm (যদি 0.2 mm-এর কম হয়, বা 4 mm-এর বেশি হলে পর্যালোচনা করতে হয়) (যদি বোর্ডের বেধ ≤ 0.6mm হয়, HASL পৃষ্ঠের জন্য আবেদন করা যাবে না)
মুদ্রিত সার্কিট বোর্ডের ভিতরের এবং বাইরের বেস কপারের তামার বেধ: ন্যূনতম 0.3/0.5oz, সর্বোচ্চ 3oz, অগ্রিম 4-6oz
সমাপ্ত বাইরের তামা: 6oz
নম এবং মোচড়: 0.075%
মিন.গর্তের আকার: 0.15 মিমি (＜0.15 মিমি ক্ষমতা পর্যালোচনা করতে হবে)
HDI মিন ড্রিল হোল: 0.08-0.10MM
মুদ্রিত সার্কিট বোর্ডের ট্র্যাক/ব্যবধান: 3মিল (0.075 মিমি)
প্রিন্টেড সার্কিট বোর্ডের প্রোফাইল: রাউটিং, পাঞ্চিং, ভি-কাট
প্রিন্টেড সার্কিট বোর্ডের সোল্ডার মাস্ক বেধ: স্ট্যান্ডার্ড 15-20um;উন্নত: 35um
সর্বনিম্ন সোল্ডার মাস্ক ব্রিজ প্রস্থ: সবুজ 4মিল, অন্য রঙ 4.8মিল
সোল্ডার মাস্ক প্লাগড হোল: 0.1-0.5 মিমি
সোল্ডার মাস্কের রঙ: সবুজ, ম্যাট সবুজ, নীল, ম্যাট নীল, কালো, ম্যাট কালো, হলুদ, লাল, সাদা ইত্যাদি
পিসিবি সিল্কস্ক্রিন: সাদা, কালো এবং আরও অনেক কিছু
পিলযোগ্য মুখোশের পুরুত্ব: 500-1000um
