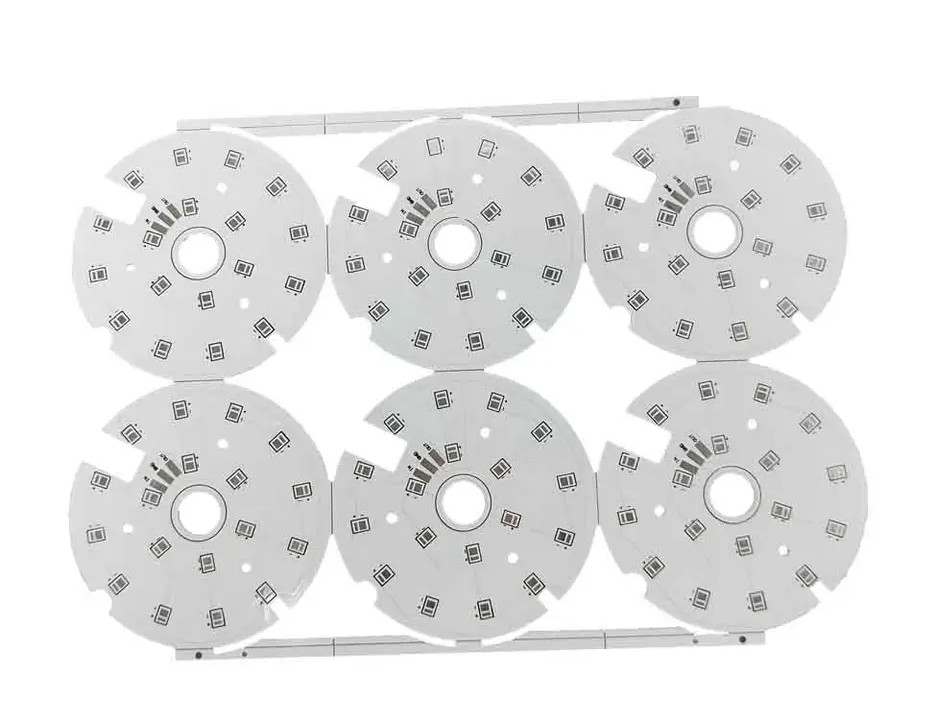

LED লাইটিং অ্যালুমিনিয়াম একক PCB বোর্ড 1.6mm হোয়াইট সোল্ডার মাস্ক 3KV

অ্যালুমিনিয়াম বোর্ড 1.6 মিমি হোয়াইট সোল্ডার মাস্ক একক PCB LED লাইটিং

1L অ্যালুমিনিয়াম পিসিবি বোর্ড

অ্যালুমিনিয়াম পিসিবি, বা অ্যালুমিনিয়াম পিসিবি, যাকে অ্যালু পিসিবিও বলা হয়।সমস্ত ধাতব কোর পিসিবিগুলির মধ্যে, অ্যালুমিনিয়াম পিসিবি সবচেয়ে সাধারণ প্রকার।বেস উপাদান অ্যালুমিনিয়াম কোর এবং মান FR4 উপাদান গঠিত.এটিতে একটি তাপীয় আবরণযুক্ত স্তর রয়েছে যা উপাদানগুলিকে শীতল করার সময় এবং পণ্যগুলির সামগ্রিক কার্যকারিতা বৃদ্ধি করার সময় একটি অত্যন্ত দক্ষ পদ্ধতিতে তাপকে ছড়িয়ে দেয়।বর্তমানে, অ্যালুমিনিয়াম ব্যাকড পিসিবি উচ্চ শক্তি এবং টাইট সহনশীলতা অ্যাপ্লিকেশনের সমাধান হিসাবে বিবেচিত হয়।

অ্যালুমিনিয়াম প্রিন্টেড সার্কিট বোর্ডগুলি শক্তি সরবরাহকারী পণ্য, যোগাযোগ ইলেকট্রনিক সরঞ্জাম, অটোমেশন সরঞ্জাম, অটোমোবাইল ডিভাইস, কম্পিউটার, আলো পণ্য ইত্যাদিতে বুদ্ধিমানের সাথে ব্যবহার করা হয়।

1) টেলিযোগাযোগ: উচ্চ-ফ্রিকোয়েন্সি পরিবর্ধক এবং ফিল্টারিং যন্ত্রপাতি...
2) পাওয়ার সাপ্লাই: নিয়ন্ত্রক এবং DC/AC রূপান্তরকারী স্যুইচিং...
3) স্বয়ংচালিত: ইলেকট্রনিক নিয়ন্ত্রক, আলো এবং পাওয়ার কন্ট্রোলার...
4) কম্পিউটার: CPU বোর্ড, ফ্লপি ড্রাইভ এবং পাওয়ার ডিভাইস...
5) পাওয়ার মডিউল: রূপান্তরকারী, সলিড-স্টেট রিলে, পাওয়ার রেকটিফায়ার এবং ব্রিজ...
6) অডিও ডিভাইস: ইনপুট এবং আউটপুট পরিবর্ধক এবং শক্তি পরিবর্ধক...
অফিস অটোমেশন: বৈদ্যুতিক মোটর এবং ড্রাইভ...
7) ভোক্তা: রাস্তার আলো, ট্রাফিক নিয়ন্ত্রণ আলো, অভ্যন্তরীণ বিল্ডিং লাইট...
8) ল্যান্ডস্কেপ আলো, এবং ক্যাম্পিং গিয়ার...
9)মেডিকেল: অপারেটিং রুম লাইটিং, সার্জিক্যাল লাইটিং টুলস, হাই পাওয়ার স্ক্যানিং টেকনোলজি এবং পাওয়ার কনভার্টার...

প্রশ্ন 1: আপনি একটি কারখানা বা ট্রেড কোম্পানি?
উত্তর: হ্যাঁ, আমরা কারখানা, আমাদের কাছে স্বাধীন দ্রুত টার্ন প্রোটোটাইপ পিসিবি উত্পাদন এবং বড় ভলিউম পিসিবি উত্পাদন লাইন রয়েছে।

প্রশ্ন 2: আপনি উত্পাদনের জন্য কি ধরনের PCB ফাইল বিন্যাস গ্রহণ করতে পারেন?
A: Gerber, PROTEL 99SE, PROTEL DXP, POWER PCB, CAM350, ODB+(.TGZ)

প্রশ্ন 3: আমি যখন উত্পাদনের জন্য আপনার কাছে জমা দিই তখন আমার পিসিবি ফাইলগুলি কি নিরাপদ?
উত্তর: আমরা গ্রাহকের কপিরাইটকে সম্মান করি এবং আমরা আপনার পক্ষ থেকে লিখিত অনুমতি না পাওয়া পর্যন্ত আপনার ফাইলগুলি দিয়ে অন্য কারো জন্য PCB তৈরি করব না, অথবা আমরা এই ফাইলগুলি অন্য কোনও তৃতীয় পক্ষের সাথে ভাগ করব না।এবং প্রয়োজনে আমরা ক্লায়েন্টের সাথে এনডিএ স্বাক্ষর করতে পারি।

প্রশ্ন 4: যদি আমাদের কোন PCB ফাইল/Gerber ফাইল না থাকে, শুধুমাত্র PCB নমুনা থাকে, আপনি কি আমার জন্য এটি তৈরি করতে পারেন?
উত্তর: হ্যাঁ, আমরা আপনাকে PCB ক্লোন করতে সাহায্য করতে পারি।শুধু আমাদের কাছে নমুনা পিসিবি পাঠান, আমরা পিসিবি ডিজাইন ক্লোন করে কাজ করতে পারি।

প্রশ্ন 5: PCB এর জন্য আপনার স্ট্যান্ডার্ড লিড টাইম কি?
উত্তর: নমুনা/প্রোটোটাইপ (3 বর্গমিটারের কম):
1-2 স্তর: 3 থেকে 5 কার্যদিবস (দ্রুত মোড় পরিষেবার জন্য দ্রুত 24 ঘন্টা)
4-8 স্তর: 7 ~ 12 কার্যদিবস (দ্রুত মোড় পরিষেবার জন্য দ্রুততম 48 ঘন্টা)
ব্যাপক উৎপাদন (200 বর্গমিটারের কম):
1-2 স্তর: 7 থেকে 12 কার্যদিবস
4-8 স্তর: 10 থেকে 15 কার্যদিবস

প্রশ্ন 6: আপনি কোন পেমেন্ট গ্রহণ করেন?
উত্তর: ওয়্যার ট্রান্সফার (টি/টি) বা লেটার অফ ক্রেডিট (এল/সি) বা পেপ্যাল ​​(শুধুমাত্র 500 ইউএসডির কম মূল্যের জন্য)
