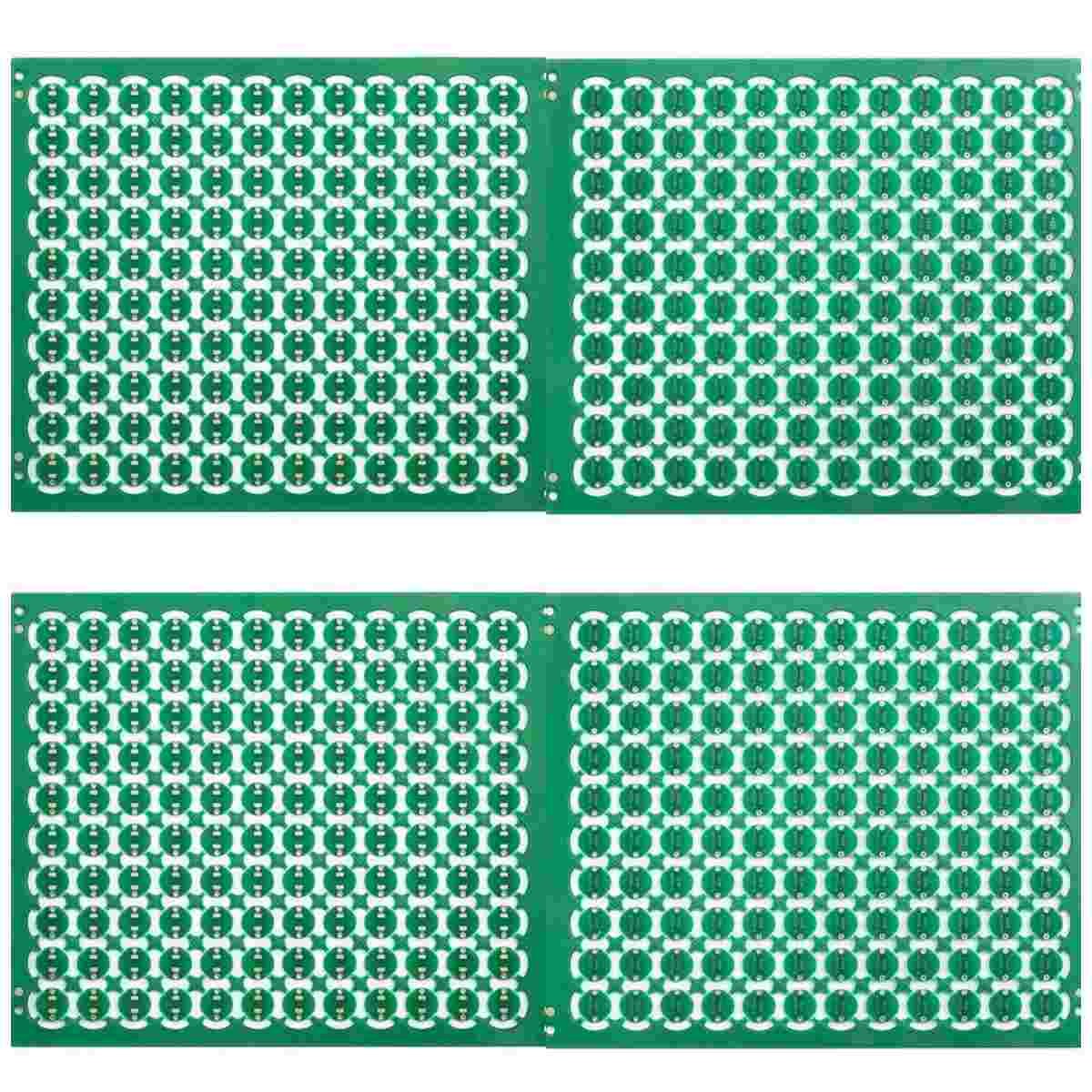

জলরোধী FR4 OSP সারফেস একক পার্শ্বযুক্ত আল্ট্রা থিন PCB অ্যান্টি অক্সিডেশন

উৎপত্তি স্থল চীন
পরিচিতিমুলক নাম Huashengxin
সাক্ষ্যদান UL , ISO9001
মডেল নম্বার 134959
ন্যূনতম চাহিদার পরিমাণ 1 পিসিএস
প্যাকেজিং বিবরণ শূন্যস্থান
ডেলিভারি সময় 2L এবং 4L প্রোটোটাইপের জন্য দ্রুত 24 ঘন্টা, HDI বোর্ড উত্পাদনের জন্য 3 দিন
পরিশোধের শর্ত টি/টি

বিনামূল্যে নমুনা এবং কুপন জন্য আমার সাথে যোগাযোগ করুন.

হোয়াটসঅ্যাপ:0086 18588475571

Wechat: 0086 18588475571

স্কাইপ: sales10@aixton.com

যদি আপনার কোন উদ্বেগ থাকে, আমরা 24-ঘন্টা অনলাইন সহায়তা প্রদান করি।

x
পণ্যের বিবরণ
পিসিবি নাম একক পার্শ্বযুক্ত আল্ট্রা পাতলা পিসিবি মার্টেরিয়াল FR4 KB
সারফেস শেষ ওএসপি বোর্ডের বেধ 0.4 মিমি
তামার পুরুত্ব 1/0OZ Min. মিন. line distance/space লাইন দূরত্ব/স্থান 10/10মিল
ঝাল মাস্ক সবুজ, কেএসএম বিশেষ চাহিদা 25um গর্ত তামা
লক্ষণীয় করা

FR4 ওএসপি আল্ট্রা থিন পিসিবি

,

ওয়াটারপ্রুফ আল্ট্রা থিন পিসিবি

,

FR4 ওএসপি পিসিবি সার্কিট বোর্ড

একটি বার্তা রেখে যান
পণ্যের বর্ণনা



জলরোধী FR4 OSP সারফেস একক পার্শ্বযুক্ত আল্ট্রা পাতলা PCB অ্যান্টি অক্সিডেশন





1, কারুকাজ

উচ্চ মানের প্লেট ব্যবহার করুন, মসৃণ কাটিয়া.স্থিতিশীল রঙ, ভাল উজ্জ্বলতা এবং মসৃণ আবরণ

2, অ্যান্টি-অক্সিডেশন, উচ্চ তাপমাত্রা প্রতিরোধের, জলরোধী

অ্যান্টি-অক্সিডেশন পৃষ্ঠ ফিনিস তাপ-শক প্রতিরোধের, আর্দ্রতা সুরক্ষা নিশ্চিত করতে পৃষ্ঠকে মরিচা এবং অক্সিডেশন থেকে রক্ষা করার জন্য।

3, PCB বোর্ডের সুবিধা:

সার্কিট ডিজাইন স্কিমে তাপীয় প্রসারণের অত্যন্ত কার্যকরী চিকিত্সা, যার ফলে মডিউল অপারেটিং তাপমাত্রা হ্রাস, পরিষেবা জীবন বাড়ানো এবং শক্তির ঘনত্ব এবং নির্ভরযোগ্যতা উন্নত করা।



HSX পণ্য 1~32L FR-4 PCB, IMS PCB, HDI বোর্ড, উচ্চ ফ্রিকোয়েন্সি PTFE বোর্ড এবং অনমনীয়-ফ্লেক্স বোর্ড ইত্যাদি কভার করে। এটি নমনীয় দ্রুত টার্ন প্রোডাকশন পরিষেবা প্রদান করে (12 ঘন্টা থেকে 72 ঘন্টা), পাশাপাশি ছোট ভলিউম থেকে বড় ভলিউম PCB manufacturing.Products ব্যাপকভাবে উচ্চ প্রযুক্তির ক্ষেত্রে ব্যবহৃত হয় যেমন যোগাযোগ, বিদ্যুৎ সরবরাহ, কম্পিউটার নেটওয়ার্ক, ডিজিটাল পণ্য, শিল্প নিয়ন্ত্রণ, বিজ্ঞান ও শিক্ষা, চিকিৎসা ডিভাইস এবং মহাকাশ।



সার্কিট বোর্ড স্তর গণনা: 1L সার্কিট বোর্ড স্তরিত: FR4 KB
কপার পুরু স্তর: 1/0OZ বোর্ড বেধ: 0.4 মিমি
ক্ষুদ্রতম গর্ত আকার: 0.5 মিমি ক্ষুদ্রতম পিসিবি ট্র্যাক/ব্যবধান: 10/10মিল
সোল্ডার মাস্ক রঙ: কেএসএম সবুজ সিল্ক পর্দার রঙ: সাদা
PCB পৃষ্ঠ সমাপ্ত: ওএসপি বোর্ড প্রোফাইল: রাউটিং
পিসিবি বোর্ডের আবেদন: ডিজিটাল পণ্য
বিশেষ প্রয়োজনীয়তা অনুরোধ: 25um গর্ত তামা



জলরোধী FR4 OSP সারফেস একক পার্শ্বযুক্ত আল্ট্রা থিন PCB অ্যান্টি অক্সিডেশন 0

FAQ:

প্রশ্ন 1: আপনি একটি কারখানা বা ট্রেড কোম্পানি?
উত্তর: হ্যাঁ, আমরা কারখানা, আমাদের কাছে স্বাধীন দ্রুত টার্ন প্রোটোটাইপ পিসিবি উত্পাদন এবং বড় ভলিউম পিসিবি উত্পাদন লাইন রয়েছে।



প্রশ্ন 2: আপনি উত্পাদনের জন্য কি ধরনের PCB ফাইল বিন্যাস গ্রহণ করতে পারেন?
A: Gerber, PROTEL 99SE, PROTEL DXP, POWER PCB, CAM350, ODB+(.TGZ)



প্রশ্ন 3: আমি যখন উত্পাদনের জন্য আপনার কাছে জমা দিই তখন আমার পিসিবি ফাইলগুলি কি নিরাপদ?
উত্তর: আমরা গ্রাহকের কপিরাইটকে সম্মান করি এবং আমরা আপনার পক্ষ থেকে লিখিত অনুমতি না পাওয়া পর্যন্ত আপনার ফাইলগুলি দিয়ে অন্য কারো জন্য PCB তৈরি করব না, অথবা আমরা এই ফাইলগুলি অন্য কোনও তৃতীয় পক্ষের সাথে ভাগ করব না।এবং প্রয়োজনে আমরা ক্লায়েন্টের সাথে এনডিএ স্বাক্ষর করতে পারি।



প্রশ্ন 4: যদি আমাদের কোন PCB ফাইল/Gerber ফাইল না থাকে, শুধুমাত্র PCB নমুনা থাকে, আপনি কি আমার জন্য এটি তৈরি করতে পারেন?
উত্তর: হ্যাঁ, আমরা আপনাকে PCB ক্লোন করতে সাহায্য করতে পারি।শুধু আমাদের কাছে নমুনা পিসিবি পাঠান, আমরা পিসিবি ডিজাইন ক্লোন করে কাজ করতে পারি।



প্রশ্ন 5: PCB এর জন্য আপনার স্ট্যান্ডার্ড লিড টাইম কি?
উত্তর: নমুনা/প্রোটোটাইপ (3 বর্গমিটারের কম):
1-2 স্তর: 3 থেকে 5 কার্যদিবস (দ্রুত মোড় পরিষেবার জন্য দ্রুত 24 ঘন্টা)
4-8 স্তর: 7 ~ 12 কার্যদিবস (দ্রুত মোড় পরিষেবার জন্য দ্রুততম 48 ঘন্টা)
ব্যাপক উৎপাদন (200 বর্গমিটারের কম):
1-2 স্তর: 7 থেকে 12 কার্যদিবস
4-8 স্তর: 10 থেকে 15 কার্যদিবস



প্রশ্ন 6: আপনি কোন পেমেন্ট গ্রহণ করেন?
উত্তর: ওয়্যার ট্রান্সফার (টি/টি) বা লেটার অফ ক্রেডিট (এল/সি) বা পেপ্যাল ​​(শুধুমাত্র 500 ইউএসডির কম মূল্যের জন্য)
