মেডিকেল ডিভাইসের জন্য 1.6mm FR4 ডাবল সাইডেড প্রোটোটাইপ PCB বোর্ড

উৎপত্তি স্থল চীন
পরিচিতিমুলক নাম Huashengxin
সাক্ষ্যদান UL , ISO9001
মডেল নম্বার 42627
ন্যূনতম চাহিদার পরিমাণ 1 পিসিএস
প্যাকেজিং বিবরণ শূন্যস্থান
ডেলিভারি সময় 2L এবং 4L প্রোটোটাইপের জন্য দ্রুত 24 ঘন্টা, HDI বোর্ড উত্পাদনের জন্য 3 দিন
পরিশোধের শর্ত টি/টি

বিনামূল্যে নমুনা এবং কুপন জন্য আমার সাথে যোগাযোগ করুন.

হোয়াটসঅ্যাপ:0086 18588475571

Wechat: 0086 18588475571

স্কাইপ: sales10@aixton.com

যদি আপনার কোন উদ্বেগ থাকে, আমরা 24-ঘন্টা অনলাইন সহায়তা প্রদান করি।

x
পণ্যের বিবরণ
পিসিবি নাম ডবল সাইড প্রোটোটাইপ PCB মার্টেরিয়াল FR4
বোর্ডের বেধ 1.6 মিমি তামার পুরুত্ব 1/1oz সমাপ্ত
ন্যূনতম পিসিবি ট্র্যাক/গ্যাপ 4/4মিল ঝাল মাস্ক তাইয়ো ব্লু
ক্ষুদ্রতম যান্ত্রিক ড্রিলিং গর্ত 0.3 মিমি বিশেষ চাহিদা প্রতিবন্ধকতা নিয়ন্ত্রণ
অ্যাপ্লিকেশন যোগাযোগ পণ্য চিকিত্সা সংক্রান্ত যন্ত্রপাতি
লক্ষণীয় করা

1.6mm ডাবল সাইডেড প্রোটোটাইপ PCB

,

FR4 ডাবল সাইড প্রোটোটাইপ PCB

,

1.6mm FR4 ডাবল সাইডেড PCB

একটি বার্তা রেখে যান
পণ্যের বর্ণনা

মেডিকেল ডিভাইসের জন্য 1.6mm FR4 ডাবল সাইডেড প্রোটোটাইপ PCB বোর্ড





ডাবল সাইডেড রিজিড পিসিবি

HSX সার্কিট 10,000 বর্গ মিটারের মোট উৎপাদন এলাকা কভার করে, 350 জনেরও বেশি কর্মী নিয়োগ করে, মাসিক 5,000 টিরও বেশি PCB ধরনের উত্পাদন করে।এর পণ্যগুলি উচ্চ-প্রযুক্তির ক্ষেত্রে যেমন যোগাযোগ, বিদ্যুৎ সরবরাহ, কম্পিউটার নেটওয়ার্ক, ডিজিটাল পণ্য, শিল্প নিয়ন্ত্রণ, বিজ্ঞান ও শিক্ষা, চিকিৎসা ডিভাইস এবং মহাকাশে ব্যাপকভাবে ব্যবহৃত হয়।



সার্কিট বোর্ড স্তর গণনা: 2L সার্কিট বোর্ড স্তরিত: FR4
কপার পুরু স্তর: 1 অজ বোর্ড বেধ: 1.6 মিমি
ক্ষুদ্রতম গর্ত আকার: 0.30 মিমি ক্ষুদ্রতম পিসিবি ট্র্যাক/ব্যবধান: 4/4মিল
সোল্ডার মাস্ক রঙ: তাইয়ো ব্লু সিল্ক পর্দার রঙ: সাদা
PCB পৃষ্ঠ সমাপ্ত: নিমজ্জন স্বর্ণ বোর্ড প্রোফাইল: রাউটিং/ভি-কাট
পিসিবি বোর্ডের আবেদন: চিকিত্সা সংক্রান্ত যন্ত্রপাতি
বিশেষ প্রয়োজনীয়তা অনুরোধ: প্রতিবন্ধকতা নিয়ন্ত্রণ

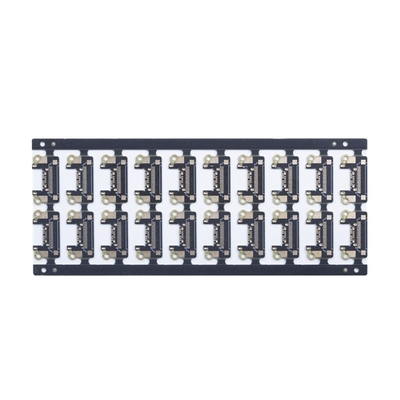

মেডিকেল ডিভাইসের জন্য 1.6mm FR4 ডাবল সাইডেড প্রোটোটাইপ PCB বোর্ড 0মেডিকেল ডিভাইসের জন্য 1.6mm FR4 ডাবল সাইডেড প্রোটোটাইপ PCB বোর্ড 1

দ্রুত পালা PCB উত্পাদন (2 স্তর 24 ঘন্টা, 4 স্তর 48 ঘন্টা... দ্রুততম)

FR4, অ্যালুমিনিয়াম, নমনীয়, রজার্স, টেফলন পিসিবি ভর উত্পাদন

বহু-স্তরযুক্ত পিসি বোর্ড (4-32 স্তর)

নিম্ন থেকে উচ্চ ভলিউম পৃষ্ঠ মাউন্ট এবং মাধ্যমে-গর্ত PCB সমাবেশ

01005s, BGA, uBGA, CCGA CSP এবং ফ্লিপ চিপ

0.4 মিমি ফাইন পিচ ডিভাইস

প্রোটোটাইপ এবং প্রাক-উৎপাদন ইলেকট্রনিক সমাবেশ

সারফেস মাউন্ট প্রযুক্তি (পেস্ট এবং ইপোক্সি)

পিসিবি সমাবেশগুলির এনক্যাপসুলেশন এবং কনফরমাল আবরণ

সীসা-মুক্ত সমাবেশ

অনুপ্রবেশকারী রিফ্লো

প্রেস হইয়া

তরঙ্গ/নির্বাচিত তরঙ্গ সোল্ডারিং

ডাবল/একক-পার্শ্বযুক্ত রিফ্লো প্রক্রিয়াকরণ

পুনরায় কাজ এবং মেরামত (ফাইন পিচ কিউএফপি, এরিয়া অ্যারে প্যাকেজ)

কার্যকরী, বৈদ্যুতিক, এবং সার্কিট পরীক্ষা
