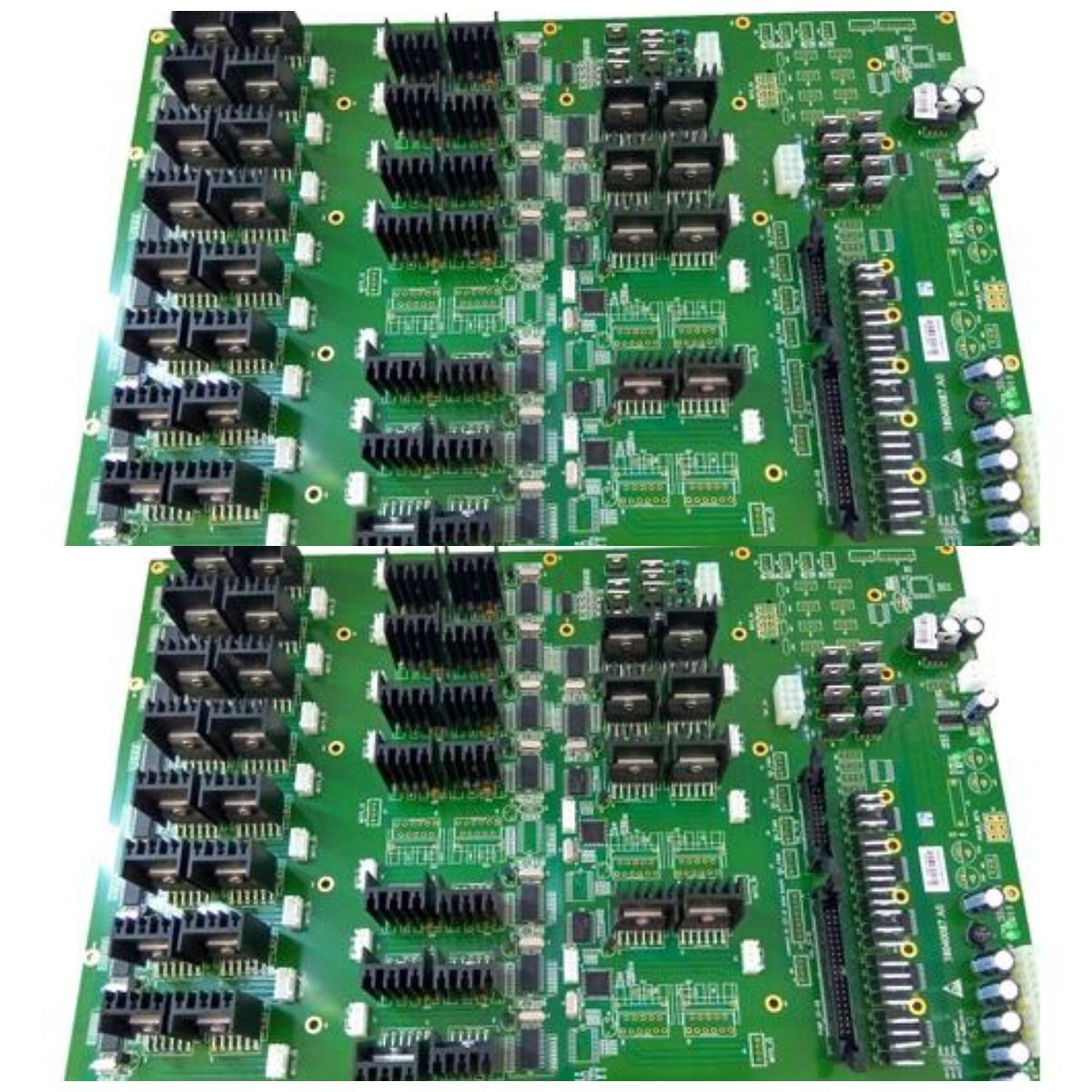

অটোমোটিভ পণ্যের জন্য সবুজ সোল্ডার মাস্ক প্রিন্টেড সার্কিট বোর্ড সমাবেশ

প্রিন্টেড সার্কিট বোর্ড অ্যাসেম্বলি গ্রিন সোল্ডার মাস্ক PCB অ্যাসেম্বলি অটোমোটিভ গ্রিন এনার্জি ভেহিকেল

পিসিবিএস্বয়ংচালিতPCB বোর্ড PCB সমাবেশ

PCBA হল প্রিন্টেড সার্কিট বোর্ড + অ্যাসেম্বলির সংক্ষিপ্ত রূপ, যার অর্থ হল খালি PCB বোর্ড এসএমটি সমাবেশের মধ্য দিয়ে যায় এবং তারপর ডিআইপি প্লাগ-ইন-এর সম্পূর্ণ উত্পাদন প্রক্রিয়ার মধ্য দিয়ে যায়, যাকে PCBA বলা হয়।

PCBA প্রক্রিয়া সর্বদা PCB-এর সবচেয়ে মৌলিক একক দিয়ে শুরু হয়: বেস, যা বেশ কয়েকটি স্তর নিয়ে গঠিত এবং প্রত্যেকটি চূড়ান্ত PCB-এর কার্যকারিতায় গুরুত্বপূর্ণ ভূমিকা পালন করে।এই বিকল্প স্তরগুলির মধ্যে রয়েছে:

• সাবস্ট্রেট: একটি PCB এর ভিত্তি উপাদান।এটি পিসিবিকে অনমনীয়তা দেয়।

• তামা: PCB-এর প্রতিটি কার্যকরী দিকে পরিবাহী কপার ফয়েলের একটি পাতলা স্তর যুক্ত করা হয় — একদিকে যদি এটি একটি একক-পার্শ্বযুক্ত PCB হয়, এবং উভয় দিকে যদি এটি একটি দ্বি-পার্শ্বযুক্ত PCB হয়।এটি তামার ট্রেসের স্তর।

• সোল্ডার মাস্ক: তামার স্তরের উপরে রয়েছে সোল্ডার মাস্ক, যা প্রতিটি পিসিবিকে তার বৈশিষ্ট্যযুক্ত সবুজ রঙ দেয়।এটি অনিচ্ছাকৃতভাবে অন্যান্য পরিবাহী পদার্থের সাথে যোগাযোগ করা থেকে তামার চিহ্নগুলিকে অন্তরক করে, যার ফলে একটি সংক্ষিপ্ত হতে পারে।সোল্ডার, অন্য কথায়, সবকিছু তার জায়গায় রাখে।সোল্ডার মাস্কের ছিদ্র হল যেখানে বোর্ডের সাথে উপাদান সংযুক্ত করার জন্য সোল্ডার প্রয়োগ করা হয়।পিসিবিএর মসৃণ উত্পাদনের জন্য সোল্ডার মাস্ক একটি গুরুত্বপূর্ণ পদক্ষেপ কারণ এটি শর্টস এড়িয়ে যাওয়া অবাঞ্ছিত অংশগুলিতে সোল্ডারিং করা বন্ধ করে দেয়।

• সিল্কস্ক্রিন: একটি সাদা সিল্কস্ক্রিন হল একটি PCB বোর্ডের চূড়ান্ত স্তর।এই স্তরটি অক্ষর এবং চিহ্নের আকারে PCB-তে লেবেল যোগ করে।এটি বোর্ডের প্রতিটি উপাদানের কাজ নির্দেশ করতে সাহায্য করে।

FAQ:

প্রশ্ন 1: আপনি একটি কারখানা বা ট্রেড কোম্পানি?
উত্তর: হ্যাঁ, আমরা কারখানা, আমাদের কাছে স্বাধীন দ্রুত টার্ন প্রোটোটাইপ পিসিবি উত্পাদন এবং বড় ভলিউম পিসিবি উত্পাদন লাইন রয়েছে।

প্রশ্ন 2: আপনি উত্পাদনের জন্য কি ধরনের PCB ফাইল বিন্যাস গ্রহণ করতে পারেন?
A: Gerber, PROTEL 99SE, PROTEL DXP, POWER PCB, CAM350, ODB+(.TGZ)

প্রশ্ন 3: আমি যখন উত্পাদনের জন্য আপনার কাছে জমা দিই তখন আমার পিসিবি ফাইলগুলি কি নিরাপদ?
উত্তর: আমরা গ্রাহকের কপিরাইটকে সম্মান করি এবং আমরা আপনার পক্ষ থেকে লিখিত অনুমতি না পাওয়া পর্যন্ত আপনার ফাইলগুলি দিয়ে অন্য কারো জন্য PCB তৈরি করব না, অথবা আমরা এই ফাইলগুলি অন্য কোনও তৃতীয় পক্ষের সাথে ভাগ করব না।এবং প্রয়োজনে আমরা ক্লায়েন্টের সাথে এনডিএ স্বাক্ষর করতে পারি।

প্রশ্ন 4: যদি আমাদের কোন PCB ফাইল/Gerber ফাইল না থাকে, শুধুমাত্র PCB নমুনা থাকে, আপনি কি আমার জন্য এটি তৈরি করতে পারেন?
উত্তর: হ্যাঁ, আমরা আপনাকে PCB ক্লোন করতে সাহায্য করতে পারি।শুধু আমাদের কাছে নমুনা পিসিবি পাঠান, আমরা পিসিবি ডিজাইন ক্লোন করে কাজ করতে পারি।

প্রশ্ন 5: PCB এর জন্য আপনার স্ট্যান্ডার্ড লিড টাইম কি?
উত্তর: নমুনা/প্রোটোটাইপ (3 বর্গমিটারের কম):
1-2 স্তর: 3 থেকে 5 কার্যদিবস (দ্রুত মোড় পরিষেবার জন্য দ্রুত 24 ঘন্টা)
4-8 স্তর: 7 ~ 12 কার্যদিবস (দ্রুত মোড় পরিষেবার জন্য দ্রুততম 48 ঘন্টা)
ব্যাপক উৎপাদন (200 বর্গমিটারের কম):
1-2 স্তর: 7 থেকে 12 কার্যদিবস
4-8 স্তর: 10 থেকে 15 কার্যদিবস

প্রশ্ন 6: আপনি কোন পেমেন্ট গ্রহণ করেন?
উত্তর: ওয়্যার ট্রান্সফার (টি/টি) বা লেটার অফ ক্রেডিট (এল/সি) বা পেপ্যাল ​​(শুধুমাত্র 500 ইউএসডির কম মূল্যের জন্য)
