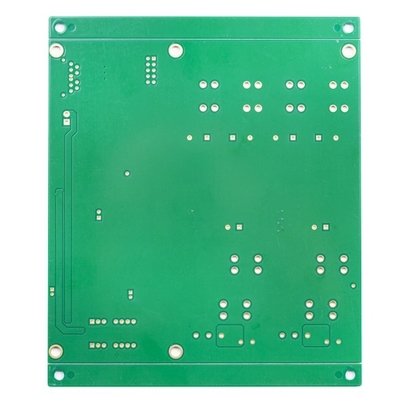

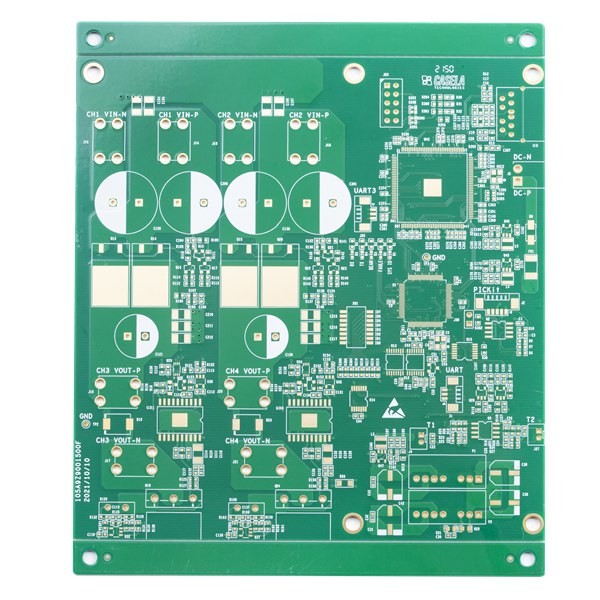

TG150 হ্যালোজেন ফ্রি Fr4 PCB বোর্ড ডাবল সাইডেড 1.6mm 6mil ইমারসন গোল্ড

TG150 হ্যালোজেন ফ্রি Fr4 PCB বোর্ড ডাবল সাইডেড 1.6mm 6mil ইমারসন গোল্ড

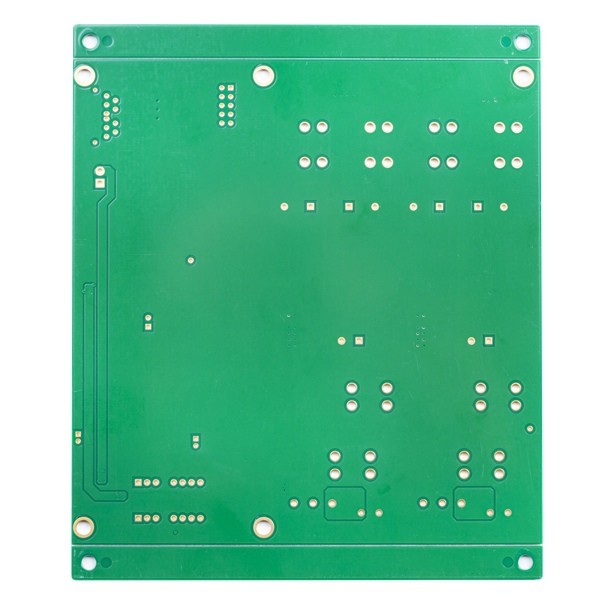

ডবল সাইডেড PCB রজন প্লাগড হোল ইম্পিডেন্স কন্ট্রোল হ্যালোজেন ফ্রি মেটেরিয়াল TG150 ম্যাটেরিয়াল দুই সাইডেড বোর্ড

ডবল সাইডেড হ্যালোজেন ফ্রি রজন পিসিবি ভরা

HSX সার্কিট 10,000 বর্গ মিটারের মোট উৎপাদন এলাকা কভার করে, 350 জনেরও বেশি কর্মী নিয়োগ করে, মাসে 5,000 টিরও বেশি PCB ধরনের উত্পাদন করে।এর পণ্যগুলি উচ্চ প্রযুক্তির ক্ষেত্রে যেমন যোগাযোগ, বিদ্যুৎ সরবরাহ, কম্পিউটার নেটওয়ার্ক, ডিজিটাল পণ্য, শিল্প নিয়ন্ত্রণ, বিজ্ঞান ও শিক্ষা, চিকিৎসা ডিভাইস এবং মহাকাশে ব্যাপকভাবে ব্যবহৃত হয়।

যোগাযোগ, বিদ্যুৎ সরবরাহ, কম্পিউটার নেটওয়ার্ক, ডিজিটাল পণ্য, শিল্প নিয়ন্ত্রণ, বিজ্ঞান ও শিক্ষা, চিকিৎসা ডিভাইস এবং মহাকাশের মতো উচ্চ-প্রযুক্তির ক্ষেত্রে পণ্যগুলি ব্যাপকভাবে ব্যবহৃত হয়।HSX উচ্চ-শিক্ষিত এবং অভিজ্ঞ দল এবং উন্নত উত্পাদন সরঞ্জামের মালিক।

HSX কারখানার ক্ষমতার প্যানেলের আকার সর্বাধিক 740x500mm, কিন্তু যখন প্যানেলের আকার 600mm-এর চেয়ে বড় হয়, তখন প্রথমে এটি পর্যালোচনা করতে হবে।এবং ন্যূনতম প্যানেলের আকার যা আমরা পৌঁছাতে পারি তা হল 5*5 মিমি।

আমরা যে PCB বেধে পৌঁছাতে পারি তা 0.2mm থেকে 4.0mm পর্যন্ত, যখন বোর্ডের বেধ 0.2mm-এর চেয়ে কম বা 4mm-এর বেশি হয়, তখন প্রথমে বোর্ডটিকে মূল্যায়ন করতে হবে।(পিএস। যখন বোর্ডের পুরুত্ব 0.6 মিমি সমান বা কম হয়, তখন এটি HASL পৃষ্ঠের জন্য প্রযোজ্য হবে না)

ভিতরের এবং বাইরের স্তরের বেস কপার বেধ সবচেয়ে ছোট 0.3/0.5oz, এবং সর্বোচ্চ 3oz।

0.15 মিমি হল কারখানার ন্যূনতম গর্তের আকারের ক্ষমতা, যখন গর্তের আকার 0.15 মিমি থেকে ছোট হয়, প্রথমে বোর্ডটিকে পর্যালোচনা করতে হবে।

সোল্ডার রেজিস্টের রঙে সবুজ, ম্যাট সবুজ, নীল, ম্যাট ব্লু, কালো, ম্যাট কালো, হলুদ, লাল, সাদা এবং গ্রাহকের নির্দেশ অনুসারে থাকে।

পায়ের রং সাদা, কালো এবং গ্রাহকের নির্দিষ্ট হিসাবে ধারণ করে।

FAQ:

প্রশ্ন 1: আপনি একটি কারখানা বা ট্রেড কোম্পানি?
উত্তর: হ্যাঁ, আমরা কারখানা, আমাদের কাছে স্বাধীন দ্রুত টার্ন প্রোটোটাইপ পিসিবি উত্পাদন এবং বড় ভলিউম পিসিবি উত্পাদন লাইন রয়েছে।

প্রশ্ন 2: আপনি উত্পাদনের জন্য কোন ধরনের PCB ফাইল বিন্যাস গ্রহণ করতে পারেন?
A: Gerber, PROTEL 99SE, PROTEL DXP, POWER PCB, CAM350, ODB+(.TGZ)

প্রশ্ন 3: আমি যখন উত্পাদনের জন্য আপনার কাছে জমা দিই তখন কি আমার PCB ফাইলগুলি নিরাপদ?
উত্তর: আমরা গ্রাহকের কপিরাইটকে সম্মান করি এবং আমরা আপনার পক্ষ থেকে লিখিত অনুমতি না পাওয়া পর্যন্ত আপনার ফাইলগুলি দিয়ে অন্য কারো জন্য PCB তৈরি করব না, অথবা আমরা এই ফাইলগুলি অন্য কোনও তৃতীয় পক্ষের সাথে শেয়ার করব না।এবং প্রয়োজনে আমরা ক্লায়েন্টের সাথে এনডিএ স্বাক্ষর করতে পারি।

প্রশ্ন 4: যদি আমাদের কোন PCB ফাইল/Gerber ফাইল না থাকে, শুধুমাত্র PCB নমুনা আছে, আপনি কি আমার জন্য এটি তৈরি করতে পারেন?
উত্তর: হ্যাঁ, আমরা আপনাকে PCB ক্লোন করতে সাহায্য করতে পারি।শুধু আমাদের কাছে নমুনা পিসিবি পাঠান, আমরা পিসিবি ডিজাইন ক্লোন করে কাজ করতে পারি।

প্রশ্ন 5: PCB এর জন্য আপনার স্ট্যান্ডার্ড লিড টাইম কি?
উত্তর: নমুনা/প্রোটোটাইপ (3 বর্গমিটারের কম):
1-2 স্তর: 3 থেকে 5 কার্যদিবস (দ্রুত মোড় পরিষেবার জন্য দ্রুত 24 ঘন্টা)
4-8 স্তর: 7 ~ 12 কার্যদিবস (দ্রুত মোড় পরিষেবার জন্য দ্রুততম 48 ঘন্টা)
ব্যাপক উৎপাদন (200 বর্গমিটারের কম):
1-2 স্তর: 7 থেকে 12 কার্যদিবস
4-8 স্তর: 10 থেকে 15 কার্যদিবস

প্রশ্ন 6: আপনি কোন পেমেন্ট গ্রহণ করেন?
উত্তর: ওয়্যার ট্রান্সফার (টি/টি) বা লেটার অফ ক্রেডিট (এল/সি) বা পেপ্যাল ​​(শুধুমাত্র 500 ইউএসডির কম মূল্যের জন্য)
