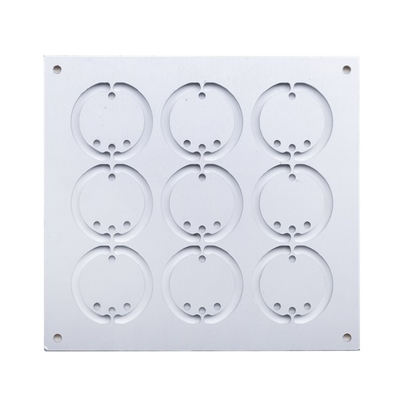

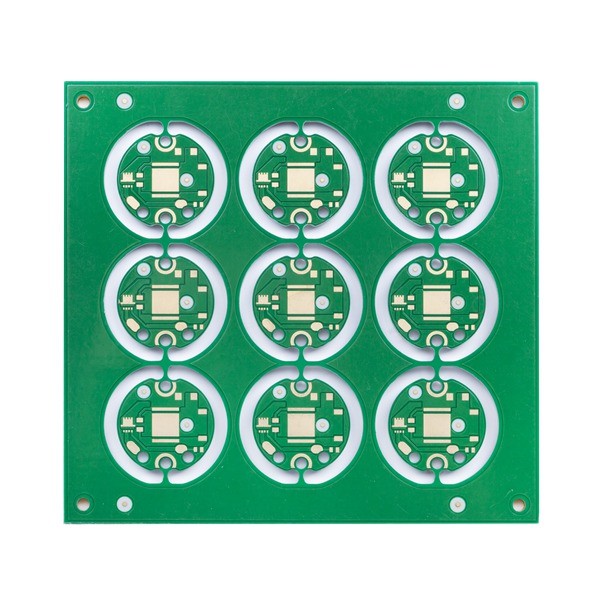

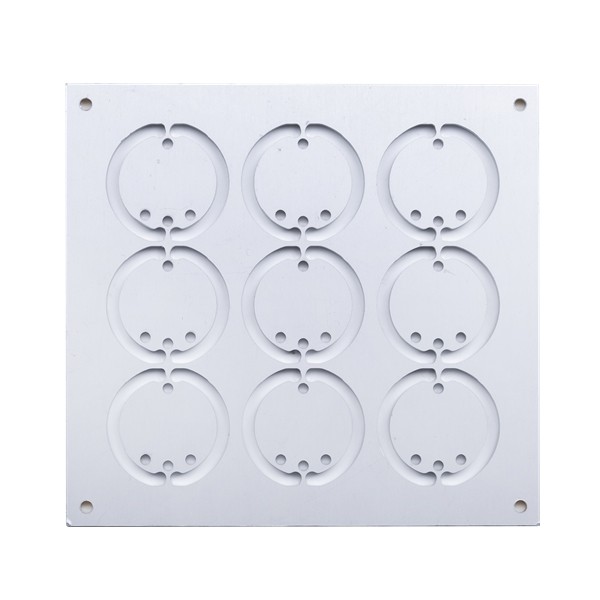

লাইটওয়েট অ্যালুমিনিয়াম পিসিবি বোর্ড গ্রিন সোল্ডার মাস্ক লেড লাইট পিসিবি বোর্ড 3.0 মিমি

লাইটওয়েট অ্যালুমিনিয়াম পিসিবি বোর্ড গ্রিন সোল্ডার মাস্ক লেড লাইট পিসিবি বোর্ড 3.0 মিমি

অ্যালুমিনিয়াম PCB বোর্ড LED হাল্কা PCB বোর্ড অ্যালুমিনিয়াম বেস PCB একক স্তর অ্যালুমিনিয়াম PCB অ্যালুমিনিয়াম PCB প্রস্তুতকারক

1L অ্যালুমিনিয়াম প্রিন্টেড সার্কিট বোর্ড

HSX সার্কিট 10,000 বর্গ মিটারের মোট উৎপাদন এলাকা কভার করে, 350 জনেরও বেশি কর্মী নিয়োগ করে, মাসে 5,000 টিরও বেশি PCB ধরনের উত্পাদন করে।এর পণ্যগুলি উচ্চ প্রযুক্তির ক্ষেত্রে যেমন যোগাযোগ, বিদ্যুৎ সরবরাহ, কম্পিউটার নেটওয়ার্ক, ডিজিটাল পণ্য, শিল্প নিয়ন্ত্রণ, বিজ্ঞান ও শিক্ষা, চিকিৎসা ডিভাইস এবং মহাকাশে ব্যাপকভাবে ব্যবহৃত হয়।

সমস্ত ধাতব কোর পিসিবিগুলির মধ্যে, অ্যালুমিনিয়াম পিসিবি সবচেয়ে সাধারণ প্রকার।বেস উপাদান অ্যালুমিনিয়াম কোর এবং মান FR4 উপাদান গঠিত.এটিতে একটি তাপীয় আচ্ছাদিত স্তর রয়েছে যা উপাদানগুলিকে শীতল করার সময় এবং পণ্যগুলির সামগ্রিক কর্মক্ষমতা বৃদ্ধি করার সময় একটি অত্যন্ত দক্ষ পদ্ধতিতে তাপকে নষ্ট করে।বর্তমানে, অ্যালুমিনিয়াম ব্যাকড পিসিবি উচ্চ শক্তি এবং টাইট সহনশীলতা অ্যাপ্লিকেশনের সমাধান হিসাবে বিবেচিত হয়।

অ্যালুমিনিয়াম পিসিবি এর সুবিধা:
1. পরিবেশগতভাবে বন্ধুত্বপূর্ণ.অ্যালুমিনিয়াম অ-বিষাক্ত এবং পুনর্ব্যবহারযোগ্য।
2. তাপ অপচয়।অ্যালুমিনিয়াম গুরুত্বপূর্ণ উপাদানগুলি থেকে তাপকে দূরে স্থানান্তর করতে পারে, এইভাবে সার্কিট বোর্ডে এটির ক্ষতিকারক প্রভাব কমিয়ে দেয়।
3. উচ্চতর স্থায়িত্ব: অ্যালুমিনিয়াম একটি পণ্যের শক্তি এবং স্থায়িত্ব প্রদান করে এবং এটি উত্পাদন, পরিচালনা এবং দৈনন্দিন ব্যবহারের সময় দুর্ঘটনাজনিত ভাঙ্গন কমাতে পারে।
4. লাইটওয়েট: অ্যালুমিনিয়াম একটি হালকা ধাতু।

FAQ:

প্রশ্ন 1: আপনি একটি কারখানা বা ট্রেড কোম্পানি?
উত্তর: হ্যাঁ, আমরা কারখানা, আমাদের কাছে স্বাধীন দ্রুত টার্ন প্রোটোটাইপ পিসিবি উত্পাদন এবং বড় ভলিউম পিসিবি উত্পাদন লাইন রয়েছে।

প্রশ্ন 2: আপনি উত্পাদনের জন্য কি ধরনের PCB ফাইল বিন্যাস গ্রহণ করতে পারেন?
A: Gerber, PROTEL 99SE, PROTEL DXP, POWER PCB, CAM350, ODB+(.TGZ)

প্রশ্ন 3: আমি যখন উত্পাদনের জন্য আপনার কাছে জমা দিই তখন আমার পিসিবি ফাইলগুলি কি নিরাপদ?
উত্তর: আমরা গ্রাহকের কপিরাইটকে সম্মান করি এবং আমরা আপনার পক্ষ থেকে লিখিত অনুমতি না পাওয়া পর্যন্ত আপনার ফাইলগুলি দিয়ে অন্য কারো জন্য PCB তৈরি করব না, অথবা আমরা এই ফাইলগুলি অন্য কোনও তৃতীয় পক্ষের সাথে শেয়ার করব না।এবং প্রয়োজনে আমরা ক্লায়েন্টের সাথে এনডিএ স্বাক্ষর করতে পারি।

প্রশ্ন 4: যদি আমাদের কোন PCB ফাইল/Gerber ফাইল না থাকে, শুধুমাত্র PCB নমুনা থাকে, আপনি কি আমার জন্য এটি তৈরি করতে পারেন?
উত্তর: হ্যাঁ, আমরা আপনাকে PCB ক্লোন করতে সাহায্য করতে পারি।শুধু আমাদের কাছে নমুনা পিসিবি পাঠান, আমরা পিসিবি ডিজাইন ক্লোন করে কাজ করতে পারি।

প্রশ্ন 5: PCB এর জন্য আপনার স্ট্যান্ডার্ড লিড টাইম কি?
উত্তর: নমুনা/প্রোটোটাইপ (3 বর্গমিটারের কম):
1-2 স্তর: 3 থেকে 5 কার্যদিবস (দ্রুত মোড় পরিষেবার জন্য দ্রুত 24 ঘন্টা)
4-8 স্তর: 7 ~ 12 কার্যদিবস (দ্রুত মোড় পরিষেবার জন্য দ্রুততম 48 ঘন্টা)
ব্যাপক উৎপাদন (200 বর্গমিটারের কম):
1-2 স্তর: 7 থেকে 12 কার্যদিবস
4-8 স্তর: 10 থেকে 15 কার্যদিবস

প্রশ্ন 6: আপনি কোন পেমেন্ট গ্রহণ করেন?
উত্তর: ওয়্যার ট্রান্সফার (টি/টি) বা লেটার অফ ক্রেডিট (এল/সি) বা পেপ্যাল ​​(শুধুমাত্র 500 ইউএসডির কম মূল্যের জন্য)
