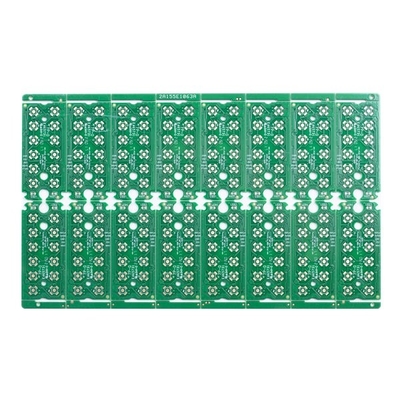

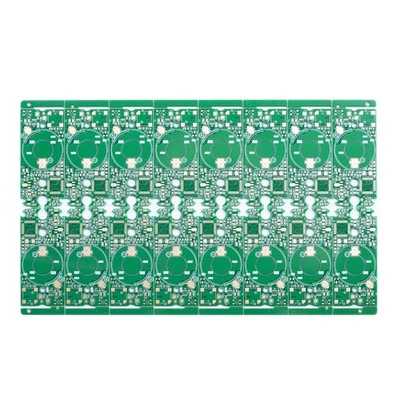

মেডিকেল ডিভাইসের জন্য 1.6 মিমি FR4 ডাবল সাইডেড সার্কিট বোর্ড সবুজ সোল্ডার মাস্ক

বিনামূল্যে নমুনা এবং কুপন জন্য আমার সাথে যোগাযোগ করুন.
হোয়াটসঅ্যাপ:0086 18588475571
Wechat: 0086 18588475571
স্কাইপ: sales10@aixton.com
যদি আপনার কোন উদ্বেগ থাকে, আমরা 24-ঘন্টা অনলাইন সহায়তা প্রদান করি।
xপিসিবি নাম | ডবল সাইড গ্রিন পিসিবি | মার্টেরিয়াল | FR4 |
---|---|---|---|
সারফেস শেষ | নিমজ্জন স্বর্ণ | বোর্ডের বেধ | 1.6 মিমি |
তামার বেধ | 1/1oz সমাপ্ত | Min. মিন. line distance/space লাইন দূরত্ব/স্থান | 6/6মিল |
ঝাল মাস্ক | সবুজ | ক্ষুদ্রতম যান্ত্রিক ড্রিলিং গর্ত | 0.3 মিমি |
বোর্ড প্রোফাইল | মিলিং এবং V-কাট | অ্যাপ্লিকেশন যোগাযোগ পণ্য | মেডিকেল ডিভাইস পণ্য |
লক্ষণীয় করা | 1.6 মিমি ডাবল সাইডেড সার্কিট বোর্ড,6মিল ডাবল সাইডেড সার্কিট বোর্ড,6মিল ডবল লেয়ার পিসিবি |
মেডিকেল ডিভাইসের জন্য 1.6 মিমি FR4 ডাবল সাইডেড সার্কিট বোর্ড সবুজ সোল্ডার মাস্ক
ডাবল সাইডেড পিসিবি ডবল সাইডেড গ্রিন পিসিবি ডবল সাইডেড পিসিবি বোর্ড ডাবল সাইডেড FR4 PCB 2 লেয়ার PCB ডিজাইন
ডবল সাইড গ্রিন পিসিবি
HSX পণ্য 1~32L FR-4 PCB, IMS PCB, HDI বোর্ড, উচ্চ ফ্রিকোয়েন্সি PTFE বোর্ড এবং অনমনীয়-ফ্লেক্স বোর্ড ইত্যাদি কভার করে। এটি নমনীয় দ্রুত টার্ন প্রোডাকশন পরিষেবা প্রদান করে (12 ঘন্টা থেকে 72 ঘন্টা), পাশাপাশি ছোট ভলিউম থেকে বড় ভলিউম PCB manufacturing.Products ব্যাপকভাবে উচ্চ প্রযুক্তির ক্ষেত্রে ব্যবহৃত হয় যেমন যোগাযোগ, পাওয়ার সাপ্লাই, কম্পিউটার নেটওয়ার্ক, ডিজিটাল পণ্য, শিল্প নিয়ন্ত্রণ, বিজ্ঞান ও শিক্ষা, চিকিৎসা ডিভাইস এবং মহাকাশ।
আমাদের সুবিধা:
1) 10 বছরের জন্য পেশাদার উত্পাদন পিসিবি
2) উচ্চ-শেষ অবস্থান, পেশাদার উত্পাদন লাইন
3) স্থিতিশীল এবং পরিপক্ক উত্পাদন প্রযুক্তি
4) উচ্চ নির্ভরযোগ্যতা মানের নিশ্চয়তা
5) ব্যাপক বাজার পরিষেবা ব্যবস্থা
6) দ্রুত প্রতিক্রিয়া, দ্রুত ডেলিভারি
|
FAQ:
প্রশ্ন 1: আপনি কি পিসিবি সমাবেশ পরিষেবা এবং উপাদান সোর্সিং প্রদান করতে পারেন?
উত্তর: হ্যাঁ, অনুরোধ করলে আমরা কম্পোনেন্ট সোর্সিং এবং PCB অ্যাসেম্বলি পরিষেবার পাশাপাশি বক্স বিল্ডও দিতে পারি।
প্রশ্ন 2: আপনি কোন দেশের সাথে কাজ করেছেন?
উত্তর: মার্কিন যুক্তরাষ্ট্র, কানাডা, ইতালি, জার্মানি, যুক্তরাজ্য, স্পেন, ফ্রান্স, রাশিয়া, ইরান, তুরস্ক, চেক প্রজাতন্ত্র, অস্ট্রিয়া, অস্ট্রেলিয়া, ব্রাজিল, জাপান, ভারত ইত্যাদি।
প্রশ্ন 3: আমি যখন উত্পাদনের জন্য আপনার কাছে জমা দিই তখন আমার পিসিবি ফাইলগুলি কি নিরাপদ?
উত্তর: আমরা গ্রাহকের কপিরাইটকে সম্মান করি এবং আমরা আপনার পক্ষ থেকে লিখিত অনুমতি না পাওয়া পর্যন্ত আপনার ফাইলগুলি দিয়ে অন্য কারো জন্য PCB তৈরি করব না, অথবা আমরা এই ফাইলগুলি অন্য কোনও তৃতীয় পক্ষের সাথে শেয়ার করব না।এবং প্রয়োজনে আমরা ক্লায়েন্টের সাথে এনডিএ স্বাক্ষর করতে পারি।
প্রশ্ন 4: যদি আমাদের কোন PCB ফাইল/Gerber ফাইল না থাকে, শুধুমাত্র PCB নমুনা থাকে, আপনি কি আমার জন্য এটি তৈরি করতে পারেন?
উত্তর: হ্যাঁ, আমরা আপনাকে PCB ক্লোন করতে সাহায্য করতে পারি।শুধু আমাদের কাছে নমুনা পিসিবি পাঠান, আমরা পিসিবি ডিজাইন ক্লোন করে কাজ করতে পারি।
প্রশ্ন 5: PCB এর জন্য আপনার স্ট্যান্ডার্ড লিড টাইম কি?
উত্তর: নমুনা/প্রোটোটাইপ (3 বর্গমিটারের কম):
1-2 স্তর: 3 থেকে 5 কার্যদিবস (দ্রুত মোড় পরিষেবার জন্য দ্রুত 24 ঘন্টা)
4-8 স্তর: 7 ~ 12 কার্যদিবস (দ্রুত মোড় পরিষেবার জন্য দ্রুততম 48 ঘন্টা)
ব্যাপক উৎপাদন (200 বর্গমিটারের কম):
1-2 স্তর: 7 থেকে 12 কার্যদিবস
4-8 স্তর: 10 থেকে 15 কার্যদিবস
