FR4 1.6mm ডাবল সাইডেড প্রোটোটাইপ PCB বোর্ড ইমারসন গোল্ড 4mil

বিনামূল্যে নমুনা এবং কুপন জন্য আমার সাথে যোগাযোগ করুন.
হোয়াটসঅ্যাপ:0086 18588475571
Wechat: 0086 18588475571
স্কাইপ: sales10@aixton.com
যদি আপনার কোন উদ্বেগ থাকে, আমরা 24-ঘন্টা অনলাইন সহায়তা প্রদান করি।
xপিসিবি নাম | ডাবল সাইডেড রিজিড পিসিবি | মার্টেরিয়াল | FR4 |
---|---|---|---|
সারফেস শেষ | নিমজ্জন স্বর্ণ | বোর্ডের বেধ | 1.6 মিমি |
তামার বেধ | 1/1oz সমাপ্ত | ন্যূনতম পিসিবি ট্র্যাক/গ্যাপ | 4/4মিল |
ঝাল মাস্ক | তাইয়ো ব্লু | ক্ষুদ্রতম যান্ত্রিক ড্রিলিং গর্ত | 0.3 মিমি |
বিশেষ চাহিদা | প্রতিবন্ধকতা নিয়ন্ত্রণ | অ্যাপ্লিকেশন যোগাযোগ পণ্য | চিকিত্সা সংক্রান্ত যন্ত্রপাতি |
লক্ষণীয় করা | 1.6 মিমি ডাবল সাইডেড প্রোটোটাইপ পিসিবি,4মিল ডাবল সাইডেড প্রোটোটাইপ পিসিবি,ওডিএম ডাবল সাইডড ফ্র4 পিসিবি |

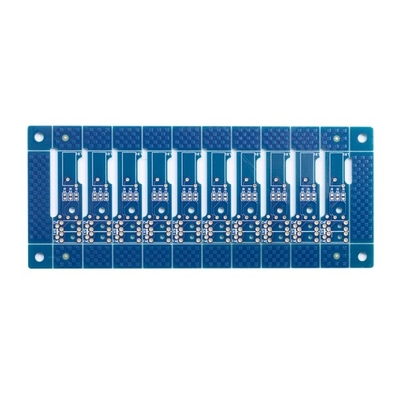

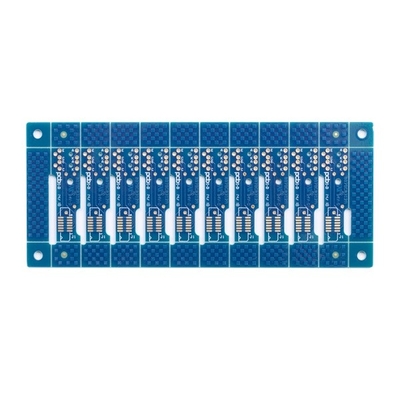

FR4 1.6mm ডাবল সাইডেড প্রোটোটাইপ PCB বোর্ড ইমারসন গোল্ড 4mil
ডাবল সাইডেড PCB FR4 ডাবল সাইডেড PCB ডবল সাইডেড PCB ডিজাইন ডাবল সাইডেড বোর্ড ইমরসন গোল্ড PCB
ডাবল সাইডেড রিজিড পিসিবি
2010 সালে প্রতিষ্ঠিত, Shenzhen Huashengxin সার্কিট মুদ্রিত সার্কিট বোর্ডের জন্য একটি পেশাদার প্রস্তুতকারক।HSX সার্কিট নমনীয় দ্রুত মোড় উত্পাদন পরিষেবা (12 ঘন্টা থেকে 72 ঘন্টা), সেইসাথে ছোট আয়তন থেকে বড় আয়তনের PCB উত্পাদন প্রদান করে।এর পণ্যগুলি 1~32L FR-4 PCB, IMS PCB, HDI বোর্ড, উচ্চ ফ্রিকোয়েন্সি PTFE বোর্ড এবং অনমনীয়-ফ্লেক্স বোর্ড ইত্যাদি কভার করে।
HSX সার্কিট 10,000 বর্গ মিটারের মোট উৎপাদন এলাকা কভার করে, 350 জনেরও বেশি কর্মী নিয়োগ করে, মাসে 5,000 টিরও বেশি PCB ধরনের উত্পাদন করে।এর পণ্যগুলি উচ্চ প্রযুক্তির ক্ষেত্রে যেমন যোগাযোগ, বিদ্যুৎ সরবরাহ, কম্পিউটার নেটওয়ার্ক, ডিজিটাল পণ্য, শিল্প নিয়ন্ত্রণ, বিজ্ঞান ও শিক্ষা, চিকিৎসা ডিভাইস এবং মহাকাশে ব্যাপকভাবে ব্যবহৃত হয়।
সার্কিট বোর্ড স্তর গণনা: | 2L | সার্কিট বোর্ড স্তরিত: | FR4 |
পুরু তামার স্তর: | 1 অজ | বোর্ড বেধ: | 1.6 মিমি |
ক্ষুদ্রতম গর্ত আকার: | 0.30 মিমি | ক্ষুদ্রতম পিসিবি ট্র্যাক/ব্যবধান: | 4/4মিল |
সোল্ডার মাস্ক রঙ: | তাইয়ো ব্লু | সিল্ক পর্দার রঙ: | সাদা |
PCB পৃষ্ঠ সমাপ্ত: | নিমজ্জন স্বর্ণ | বোর্ড প্রোফাইল: | রাউটিং/ভি-কাট |
পিসিবি বোর্ডের আবেদন: | চিকিত্সা সংক্রান্ত যন্ত্রপাতি | ||
বিশেষ প্রয়োজনীয়তা অনুরোধ: | প্রতিবন্ধকতা নিয়ন্ত্রণ |
FAQ:
প্রশ্ন 1: আপনি একটি কারখানা বা ট্রেড কোম্পানি?
উত্তর: হ্যাঁ, আমরা কারখানা, আমাদের কাছে স্বাধীন দ্রুত টার্ন প্রোটোটাইপ পিসিবি উত্পাদন এবং বড় ভলিউম পিসিবি উত্পাদন লাইন রয়েছে।
প্রশ্ন 2: আপনি উত্পাদনের জন্য কি ধরনের PCB ফাইল বিন্যাস গ্রহণ করতে পারেন?
A: Gerber, PROTEL 99SE, PROTEL DXP, POWER PCB, CAM350, ODB+(.TGZ)
প্রশ্ন 3: আমি যখন উত্পাদনের জন্য আপনার কাছে জমা দিই তখন আমার পিসিবি ফাইলগুলি কি নিরাপদ?
উত্তর: আমরা গ্রাহকের কপিরাইটকে সম্মান করি এবং আমরা আপনার পক্ষ থেকে লিখিত অনুমতি না পাওয়া পর্যন্ত আপনার ফাইলগুলি দিয়ে অন্য কারো জন্য PCB তৈরি করব না, অথবা আমরা এই ফাইলগুলি অন্য কোনও তৃতীয় পক্ষের সাথে শেয়ার করব না।এবং প্রয়োজনে আমরা ক্লায়েন্টের সাথে এনডিএ স্বাক্ষর করতে পারি।
প্রশ্ন 4: যদি আমাদের কোন PCB ফাইল/Gerber ফাইল না থাকে, শুধুমাত্র PCB নমুনা থাকে, আপনি কি আমার জন্য এটি তৈরি করতে পারেন?
উত্তর: হ্যাঁ, আমরা আপনাকে PCB ক্লোন করতে সাহায্য করতে পারি।শুধু আমাদের কাছে নমুনা পিসিবি পাঠান, আমরা পিসিবি ডিজাইন ক্লোন করে কাজ করতে পারি।
প্রশ্ন 5: PCB এর জন্য আপনার স্ট্যান্ডার্ড লিড টাইম কি?
উত্তর: নমুনা/প্রোটোটাইপ (3 বর্গমিটারের কম):
1-2 স্তর: 3 থেকে 5 কার্যদিবস (দ্রুত মোড় পরিষেবার জন্য দ্রুত 24 ঘন্টা)
4-8 স্তর: 7 ~ 12 কার্যদিবস (দ্রুত মোড় পরিষেবার জন্য দ্রুততম 48 ঘন্টা)
ব্যাপক উৎপাদন (200 বর্গমিটারের কম):
1-2 স্তর: 7 থেকে 12 কার্যদিবস
4-8 স্তর: 10 থেকে 15 কার্যদিবস
প্রশ্ন 6: আপনি কোন পেমেন্ট গ্রহণ করেন?
উত্তর: ওয়্যার ট্রান্সফার (টি/টি) বা লেটার অফ ক্রেডিট (এল/সি) বা পেপ্যাল (শুধুমাত্র 500 ইউএসডির কম মূল্যের জন্য)
