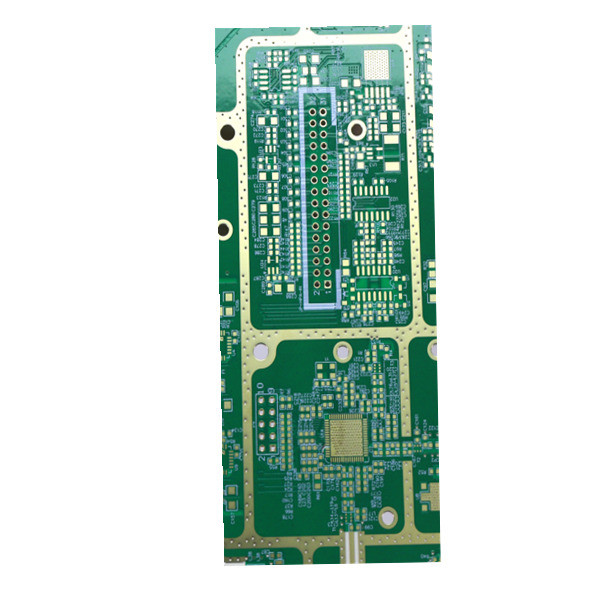

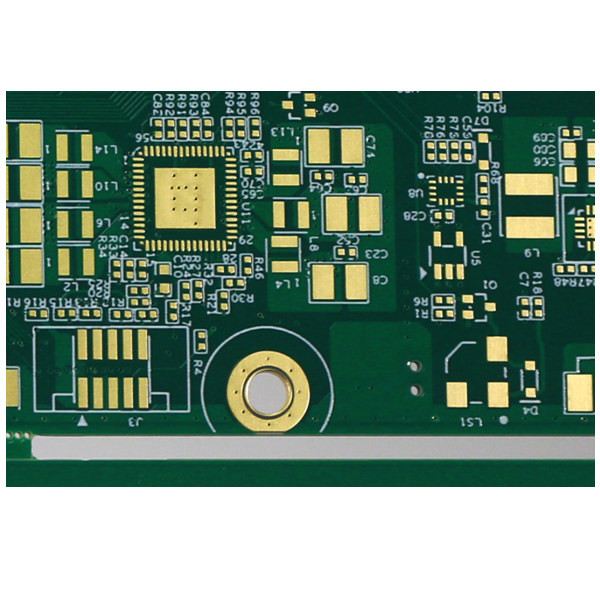

TG130 FR4 ডাবল সাইডেড PCB 3.0mm হ্যালোজেন ফ্রি ডুয়াল লেয়ার Pcb

TG130 FR4 ডাবল সাইডেড PCB 3.0mm হ্যালোজেন ফ্রি ডুয়াল লেয়ার Pcb

ডবল সাইডেড পিসিবি ডবল সাইডেড প্রোটোটাইপ পিসিবি ডবল সাইডেড পিসিবি বোর্ড ডাবল লেয়ার পিসিবি বোর্ড পিসিবি প্রোটোটাইপ বোর্ড

2L মুদ্রিত সার্কিট বোর্ড

সর্বোচ্চ স্তরগুলি হল 32 স্তর, ≥20 স্তর হলে পর্যালোচনা করতে হবে৷

সর্বাধিক ফিনিশ প্যানেলের আকার 740*500 MM, কিন্তু যদি >600 MM, প্রথমে বোর্ড পর্যালোচনা করতে হবে।

ন্যূনতম প্যানেলের আকার 5 * 5 মিমি।
PCB কাঁচামালের মধ্যে রয়েছে PI + FR4, FR4, রজার্স, হ্যালোজেন-মুক্ত, উচ্চ TG উপকরণ ইত্যাদি।
PCB বেধ ক্ষমতা 0.2 ~ 4.0 মিমি থেকে, যদি বেধ 0.2 মিমি বা 4 মিমি এর বেশি হয় তবে পর্যালোচনা করতে হবে।

PCB তামার বেধ ক্ষমতা H~5oz.5oz এর বেশি হলে, পর্যালোচনা করতে হবে।

নম এবং টুইস্ট সহনশীলতা 0.075%।

ন্যূনতম গর্তের আকার 0.15 মিমি, যদি ড্রিলিং আকার 0.15 মিমি থেকে কম হয় তবে নিশ্চিত করতে হবে।

সর্বোচ্চ গর্তের আকার 6.0 মিমি, যদি গর্তের আকার 6 মিমি-এর বেশি হয়, গর্ত বড় করতে মিলিং ব্যবহার করতে হবে।

ভিতরের স্তরে ন্যূনতম স্থান (একতরফা): 4～8L(অন্তর্ভুক্ত): নমুনা: 4 মিলিয়ন;ছোট ভলিউম: 4.5 মিলিয়ন;

8~12L(অন্তর্ভুক্ত): নমুনা: 5 মিলিয়ন;ছোট ভলিউম: 5.5 মিলিয়ন

12～18L(অন্তর্ভুক্ত): নমুনা: 6 মিলিয়ন;ছোট ভলিউম: 6.5 মিলিয়ন

পিসিবি সোল্ডার মাস্ক রঙ: সবুজ, ম্যাট সবুজ, নীল, ম্যাট নীল, কালো, ম্যাট কালো, হলুদ, লাল, সাদা, ইত্যাদি
পিসিবি সিল্কস্ক্রিন রঙ: সাদা, কালো, ইত্যাদি
PCB পৃষ্ঠ: HASL সীসা মুক্ত, ENIG, Immersion Sn, OSP, নির্বাচনী ENIG + OSP, নিমজ্জন সিলভার, ENEPIG, গোল্ড ফিঙ্গার, ইত্যাদি।
